NPM-D3 EJM6DC-MB-03O-0 2 3-4 -3 10 在点胶器安装接头 ●把接头押进去之后，拧紧。 12 在点胶器座上安装螺丝单元 11 在螺丝单元安装点 胶器 ●从上往下看点胶器的前端, 按照顺时针的方向拧紧。 ●可以安装 30mL 的点胶器 1 2 3 ①把螺丝单元放到点胶器架上。 ●用一只手固定好锁板，用另外一只 手抓住点胶器，然后旋 转拧紧。 ②将导锁插入外壳的槽。 ●旋转点胶器的时候，用同时可以使 点胶器架也可…
NPM-D3 EJM6DC-MB-03O-02
3-4-2
10
4
9
7
在螺丝单元上安装
点胶嘴
5
从点胶器上卸下接
头
■新生产材料的设置
■更换点胶器
卸下气拴
1
2
8
从注射器拆下螺旋
装置
●请将吸嘴的导销与吸嘴座
的槽对齐。
导锁
槽
至步骤
用棉纱布盖住多功能
识别照相机、吸嘴交
换器
●从上往下看点胶器的前端
按照逆时钟的方向拧松。

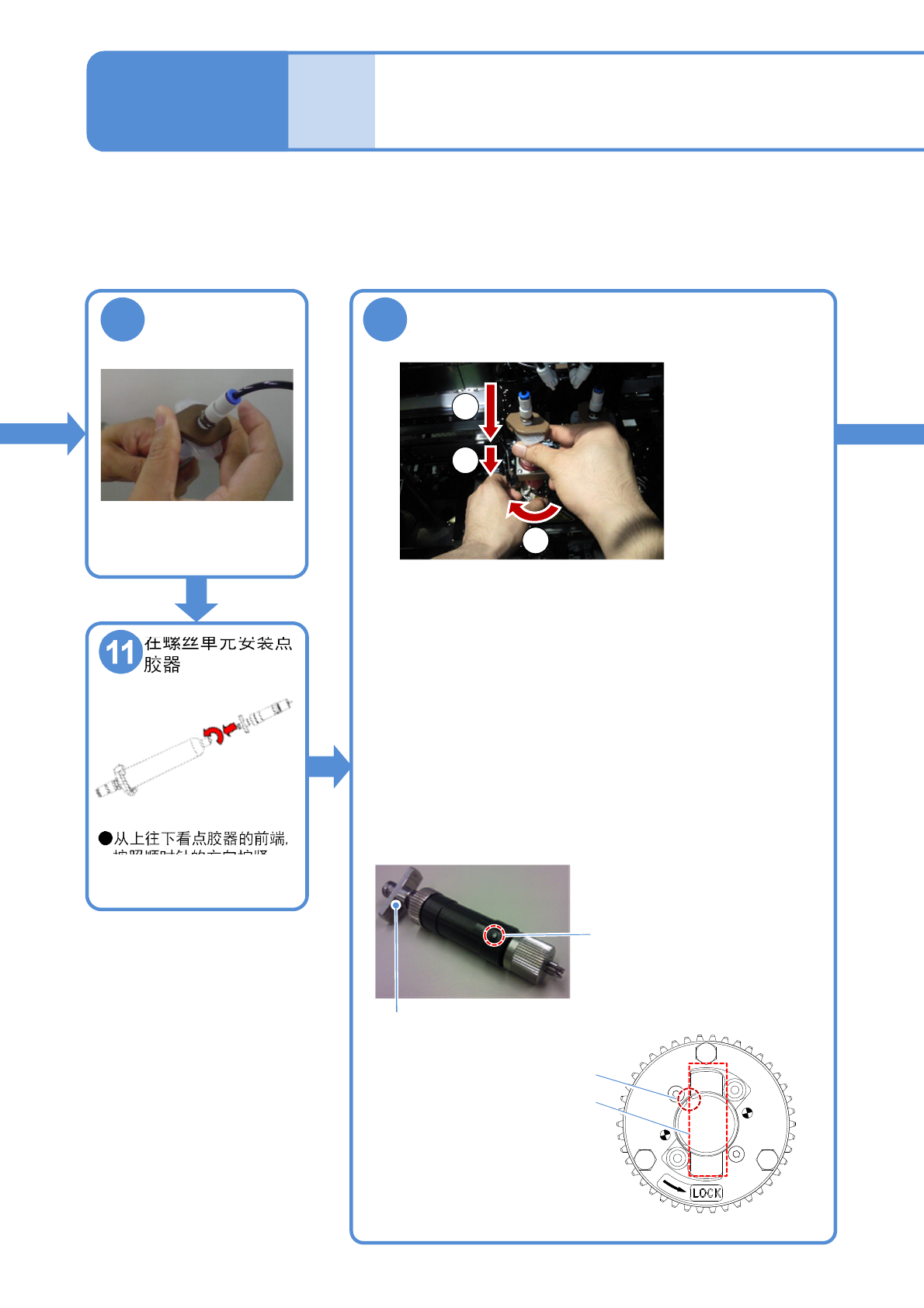

NPM-D3 EJM6DC-MB-03O-02
3-4-3
10
在点胶器安装接头
●把接头押进去之后，拧紧。
12
在点胶器座上安装螺丝单元
11
在螺丝单元安装点
胶器
●从上往下看点胶器的前端,
按照顺时针的方向拧紧。
●可以安装30mL的点胶器
1
2
3
①把螺丝单元放到点胶器架上。
●用一只手固定好锁板，用另外一只手抓住点胶器，然后旋
转拧紧。
②将导锁插入外壳的槽。
●旋转点胶器的时候，用同时可以使点胶器架也可以旋转的
力量来推入插进。
③将法兰插入点胶器架的槽。
●旋转点胶器同时推入。
法兰
导锁
螺丝单元
外壳的槽
点胶器架
点胶器架的槽
生产材料的设置 2
(点胶头)
操作篇
3-4

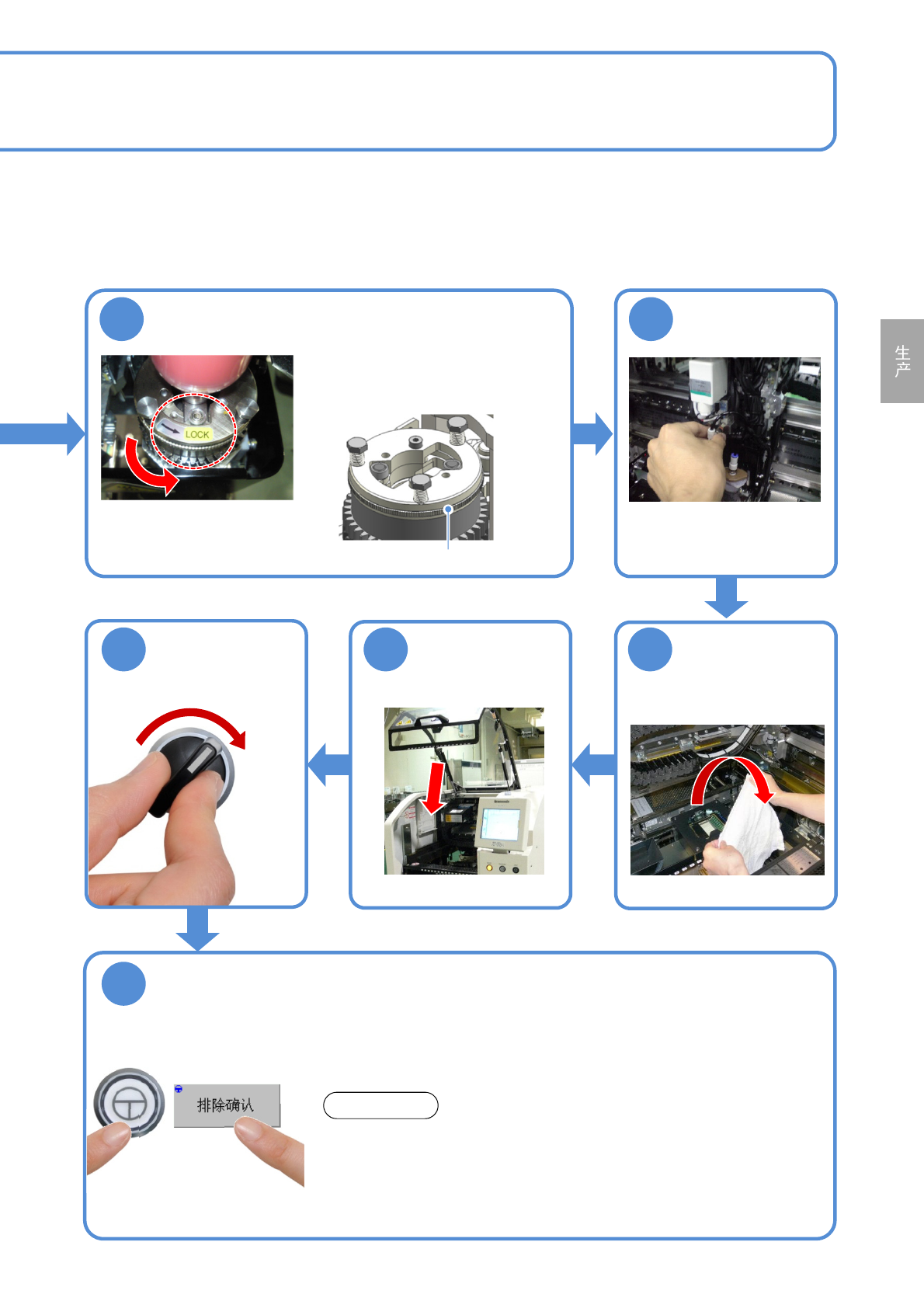

NPM-D3 EJM6DC-MB-03O-02
3-4-4
SERVO
ON
13
15
拿掉棉纱布
14
连接气拴
锁板
●请确认锁定板确实处于锁定位置。
1617
18
ENABLING
●为了使螺丝内充粘着剂,请注意认真做排出确认。(建议喷出压为30秒内
喷射0.12MPa。喷出压的设定方法请参阅→P.6-1-16)
●为了防治设备内的点胶剂的飞散，强制排出后,确认试点胶之后,再确认
吸嘴的先端的状态。吸嘴先端的清扫请用另外的试点胶单元来进行。
如果在螺丝单元内有粘着剂的状态下，卸除点胶器的话，会有可能在螺丝
内发生气泡。此气泡会引起点胶不良，请在从螺丝单元上卸除点胶器时，
一定要做清扫工作，做排出确认，然后在此进行充粘着剂。
注意
向逆时针方向拧转锁定板后，锁住喷射器
