NPM-D3 EJM6DC-MB-05O-02 5-3-1 -2
NPM-D3 EJM6DC-MB-05O-02
5-3-1-1
对锡膏检查的校正进行说明。
为了判定基板上是否有锡膏，在NPM-DGS对锡膏颜色进行校正。锡膏颜色的校正通过基板上锡膏的图像，使
用检查头摄像进行判定。
在NPM-DGS的「2D检查编辑器」，编辑检查后的生产数据。
●在搭载检查头的NPM-D3，只可以设定「软件开关的设定」。
在NPM-D3主体或连接在检查BOX的素标、键盘、监视器不能进行编辑。
生产数据
和校正
概要
操作篇
5-3-1
生产数据
(检查视野数据)编制
生产数据的读取
校正基板的摄像
通过2D检查编辑器设定
于NPM-DGS编制
于NPM-DGS编辑
在设备操作
■校正的流程
NPM-D3 EJM6DC-MB-05O-02
5-3-1-2
NPM-D3 EJM6DC-MB-05O-02
5-3-2-1
为了在「2D检查编辑器」编辑数据，对使用锡膏印刷后的基板图像的摄像方法进行说明。
1
3
2
4
生产数据
和校正
校正基板的摄像 1
操作篇
5-3-2

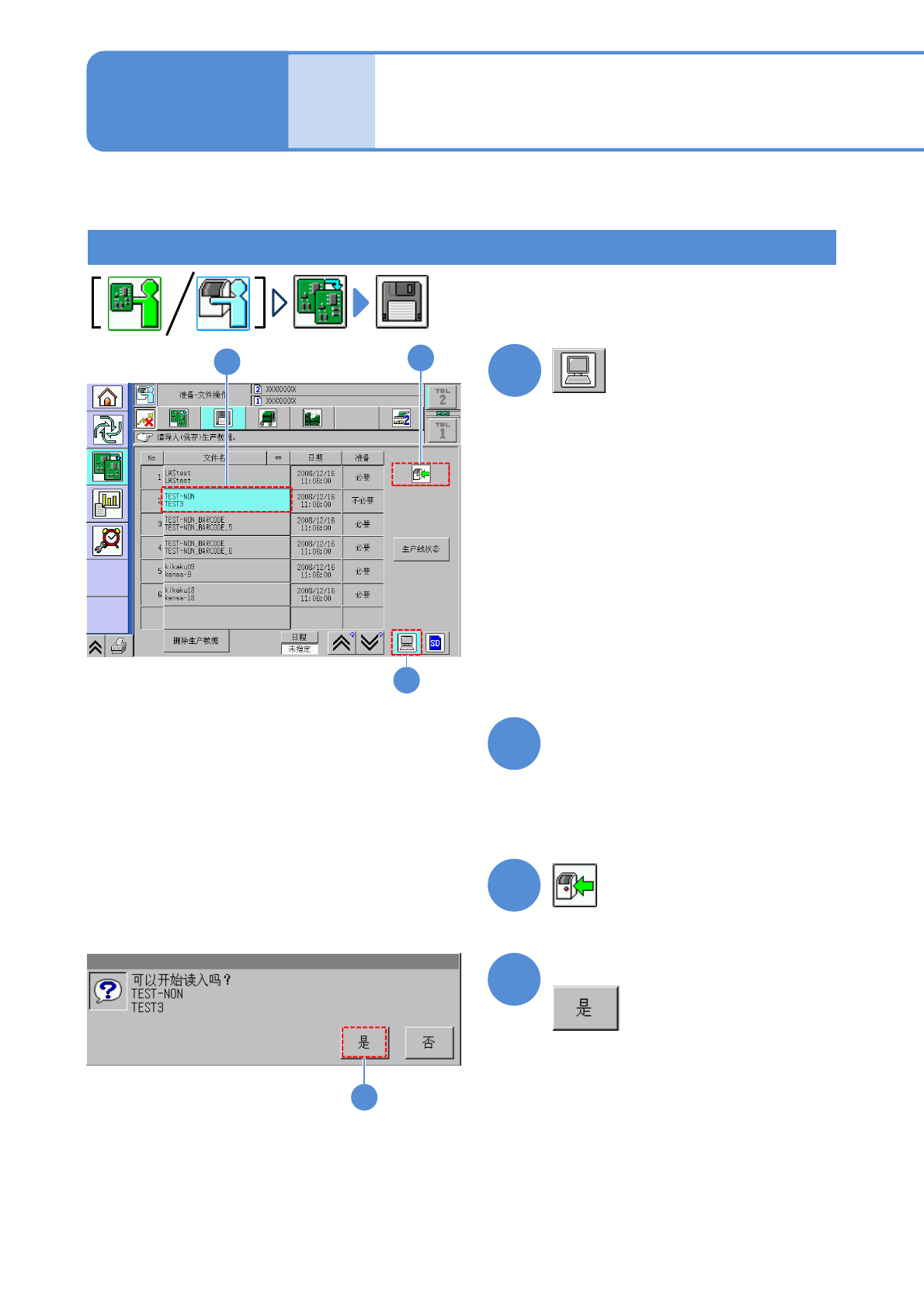

生产数据的读取
1
●器件对象切换为LNB。
(显示在LNB一览表登录的数据的文件名
称)
选择读取的文件名称
(所选择的文件名称变成浅蓝色)
●按[日期]，文件名称按照日期从新到旧
的顺序重新排列。
2
3
4
(数据开始下载)
确认提示
