NPM-D3 EJM6DC-MB-09O-02
9-1-6-6

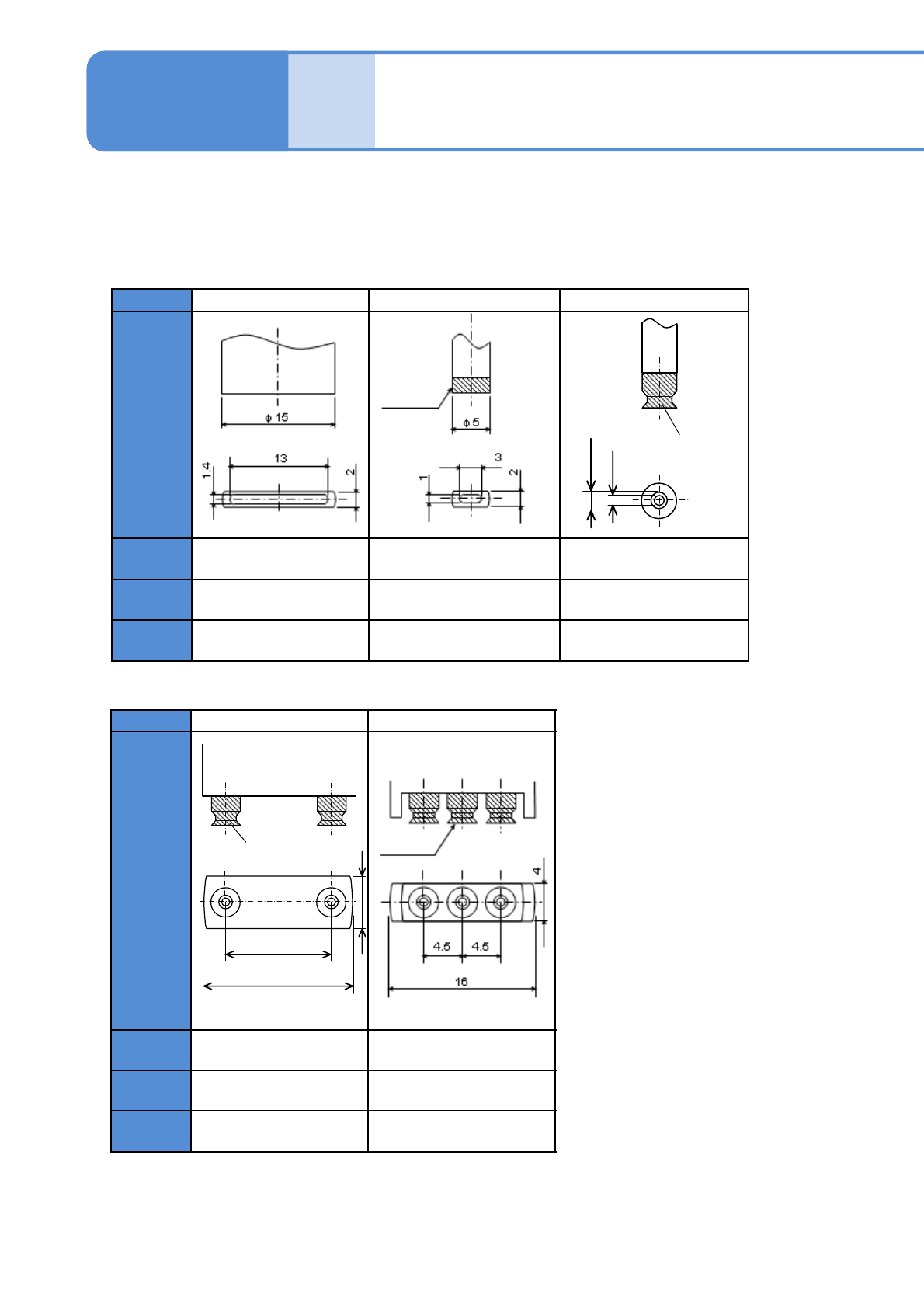

■异型元件用吸嘴(1/2)
吸嘴No.
1551 / 1551N 1479 / 1479N 2405 / 2405N
形状
(单位:
mm)
最大元件
重量
0.12 g 3.5 g 1.5 g
最大元件
高度
28 mm 25.5 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 27.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴No. 1101 / 1101N 1202 / 1202N 1128 / 1128N
形状
(单位:
mm)
最大元件
重量
3.0 g 8.0 g 23.0 g
最大元件
高度
28 mm 28 mm 28 mm
备注
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
φ
5
φ
3
φ
5
1
2
3
聚氨酯橡胶 聚氨酯橡胶
5
1.4
3
φ
7
聚氨酯橡胶
φ
10
8
2
4
聚氨酯橡胶
φ
12
10
0.5
2
聚氨酯橡胶
NPM-D3 EJM6DC-MB-09O-02
规格
吸嘴规格 4
9-1-6-7
操作篇
9-1-6

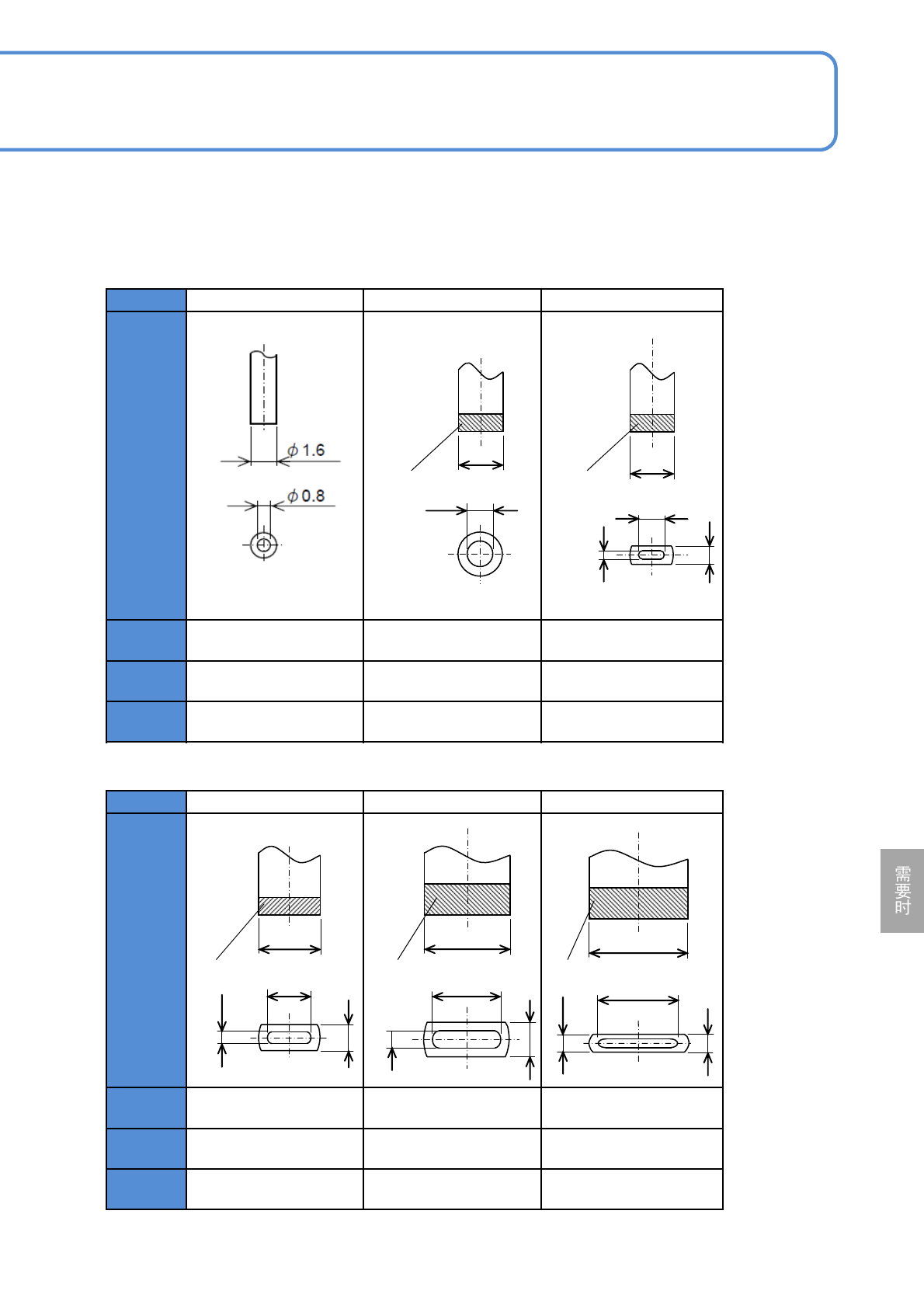

■异型元件用吸嘴(2/2)
吸嘴No. 1115 / 1115N 2405 / 2405N
1424 / 1424N
形状
(单位:
mm)
最大元件
重量
2.0 g 1.5 g 4.8 g
最大元件
高度
28 mm 28 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴No. 1421 / 1421N 2421 / 2421N
形状
(单位:
mm)
最大元件
重量
9.7 g 14.5 g
最大元件
高度
28 mm 28 mm
备注
有聚氨酯垫
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
垫 Ф3.5
聚氨酯
橡胶
φ
1
φ
1.6
垫φ3.5
15
20
6
垫φ3.5
NPM-D3 EJM6DC-MB-09O-02

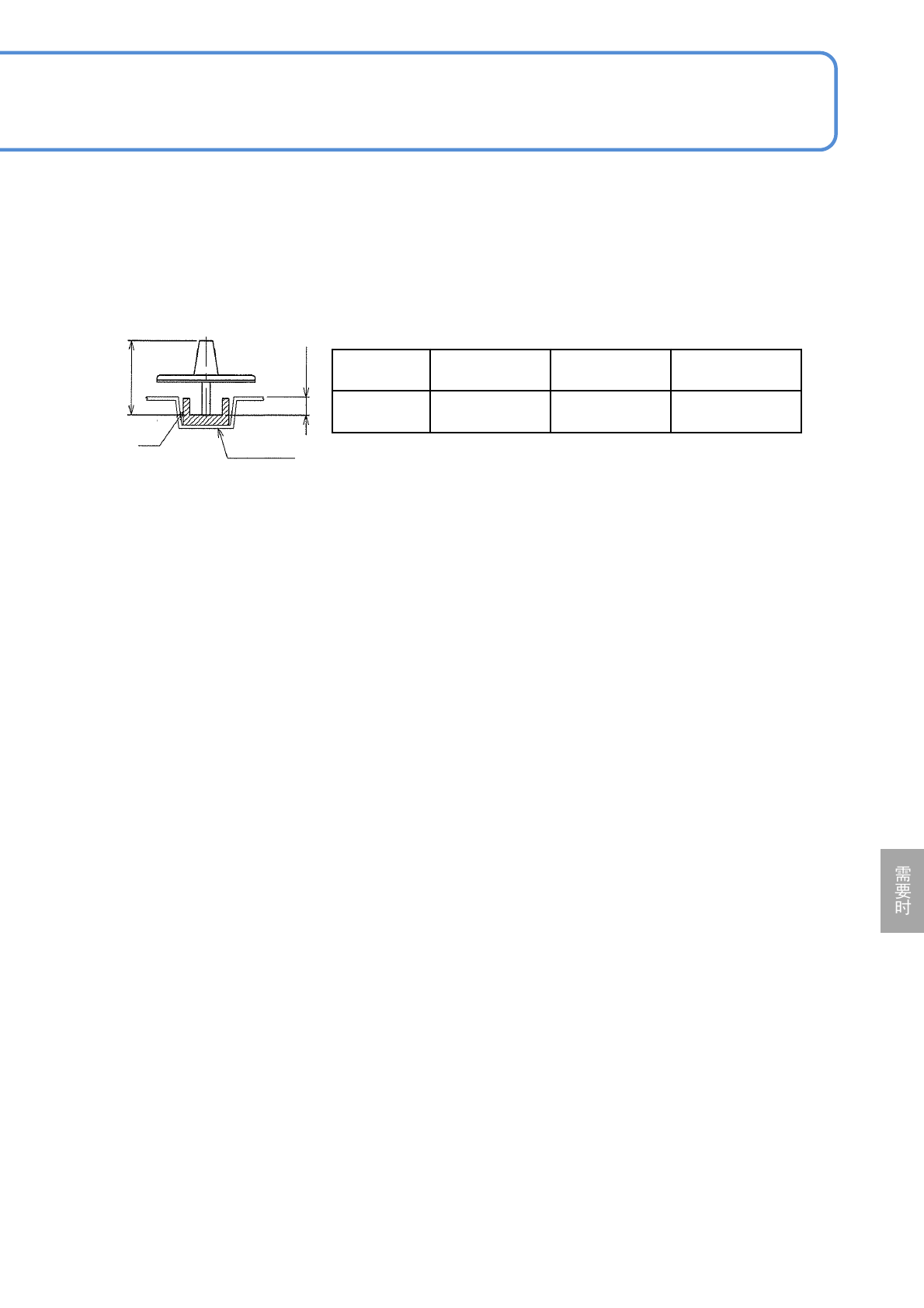

■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度(从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸着深度
B尺寸
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
塑料编带
元件
吸嘴长度 A
吸着深度 B
9-1-6-8
