NPM-D3 EJM6DC-MB-07O-02 7-1-3 -2 1 1 D C 1 选择设定的种类 ■设定生产中的各状态时 ■设定中途停止中的各种类型 ■设定设备的各状态时 ■设定立即停止错误的各种类型 ■设定为本公司的标准规格时 ( 被初始化 ) C D 显示元件用完信息。 显示设定瓶颈指示灯亮灯状态的窗口 。
NPM-D3 EJM6DC-MB-07O-02
单元设定

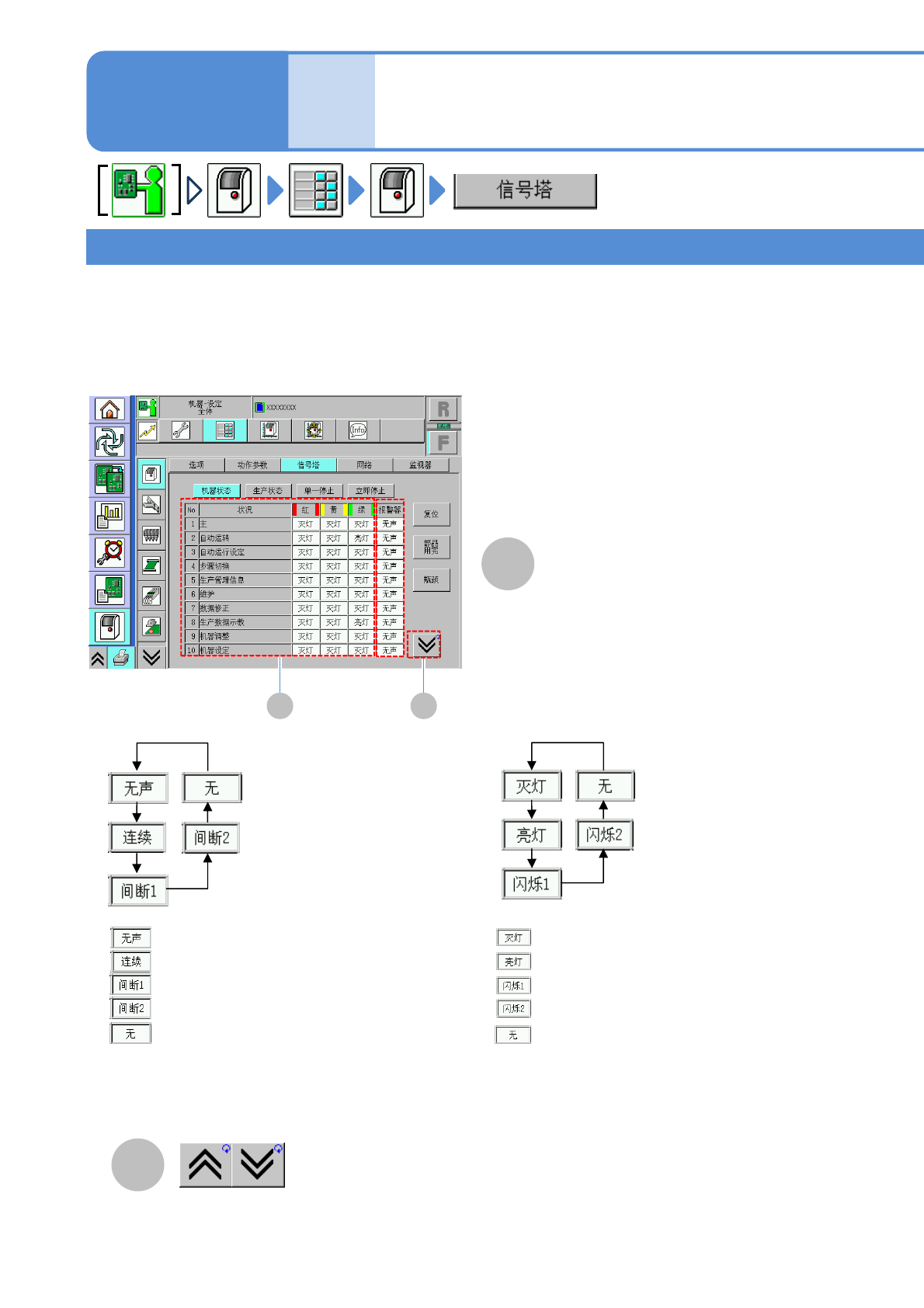

信号塔的设定 1
●根据各种不同情况设定指示灯和报警器。
机器状态/生产状态/中途停止/立即停止
B
●选择报警器的状态。
A B
●选择红/黄/绿的指示灯状态。
显示前后画面。
操作篇
7-1-3
7-1-3-1
A
信号塔的设定状态
设定分为[机器状态]、[生产状态]、[单一停止]、[立即停止]。
当在设备内发生多个“状况”时，优先度最高的项目设定内容将反映到信号塔的显示与蜂鸣器状态上。
“No.”: 序列编号
“状况”: 设定信号塔的项目
: 蜂鸣器不鸣叫
: 蜂鸣器连续鸣叫
: 蜂鸣器鸣叫(以1秒钟间隔)
: 蜂鸣器鸣叫(以0.5秒钟间隔)
: 不使蜂鸣器的状态发生变化
*1)
: 指示灯熄灯
: 指示灯亮灯
: 指示灯闪烁(以1秒钟间隔)
: 指示灯闪烁(以0.5秒钟间隔)
: 不使指示灯的状态发生变化
*1)
*1)
将保持下一个优先度高的状况设定。
例)
红色指示灯的设定为“闪烁1”的状态时，如果变化到“没有”的状况，则红色指示灯保持“闪烁1”的状态。
NPM-D3 EJM6DC-MB-07O-02
7-1-3-2
1 1
D
C
1
选择设定的种类
■设定生产中的各状态时
■设定中途停止中的各种类型
■设定设备的各状态时
■设定立即停止错误的各种类型
■设定为本公司的标准规格时
(被初始化)
C
D
显示元件用完信息。
显示设定瓶颈指示灯亮灯状态的窗口。
NPM-D3 EJM6DC-MB-07O-02
单元设定
信号塔的设定 2
操作篇
7-1-3
7-1-3-3
元件用完
●根据元件用完的各种状态来设定工作台指示灯。
2 3
3
(返回原来画面)
1
1
2
选择各状况指示灯的设定
4
■按下一个操作键
确认提示
■设定为本公司的标准规格时
(被初始化)
4
■不保存数据时
