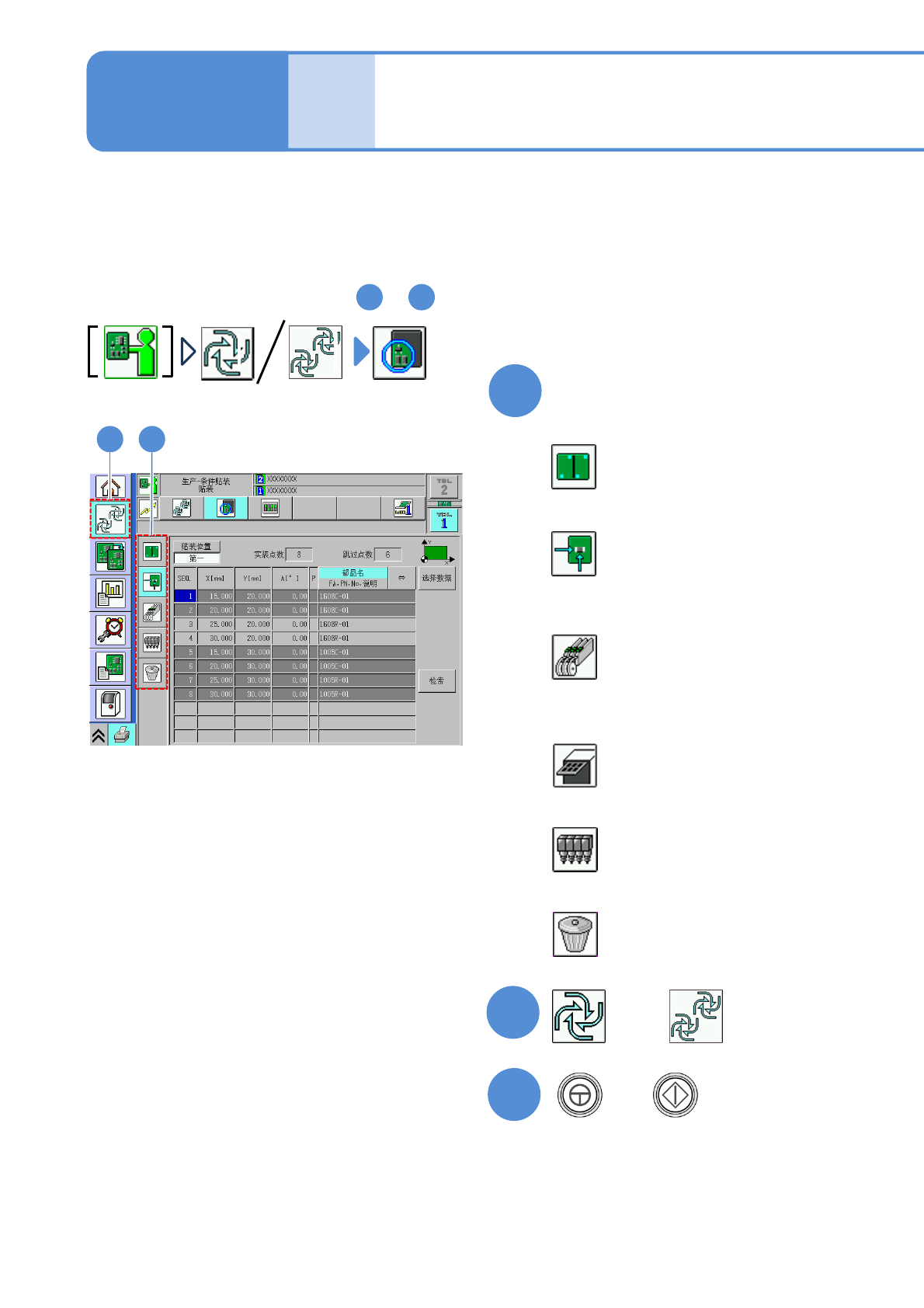

指定贴装对象
1
3
+
(根据指定条件开始生产)
■根据图案指定时
■根据贴装点指定时
■根据元件指定时
（智能供料器）
■根据元件指定时
（托盘供料器）
■根据贴装头指定时
■解除指定时
2-5-6-1
2
个别
准备
贴装对象的指定 1
(条件贴装)
或
(→P.2-5-6-2)
(→P.2-5-6
-3)
(→P.2-5-6
-4)
(→P.2-5-6
-5)
(→P.2-5-6
-6)
(→P.2-5-6
-6)
准备: 进行P.3-1-1-1、P.3-1-1-2的步骤 ～ 。
1 4
操作篇
2-5-6
根据图案单位、贴装点单位等指定贴装对象进行生产。
在开始生产之前对特定元件、特定区块等实施试贴，以此来确认贴装状态。
根据条件贴装的贴装确认按照如下所示的步骤进行。
在双轨道模式下，可通过切换轨道来对每个轨道进行设定。
在配置有检查头的设备上，不支持条件贴装动作时的锡膏检查以及元件检查。
NPM-D3 EJM6DC-MB-02O-02
2
1
1 2

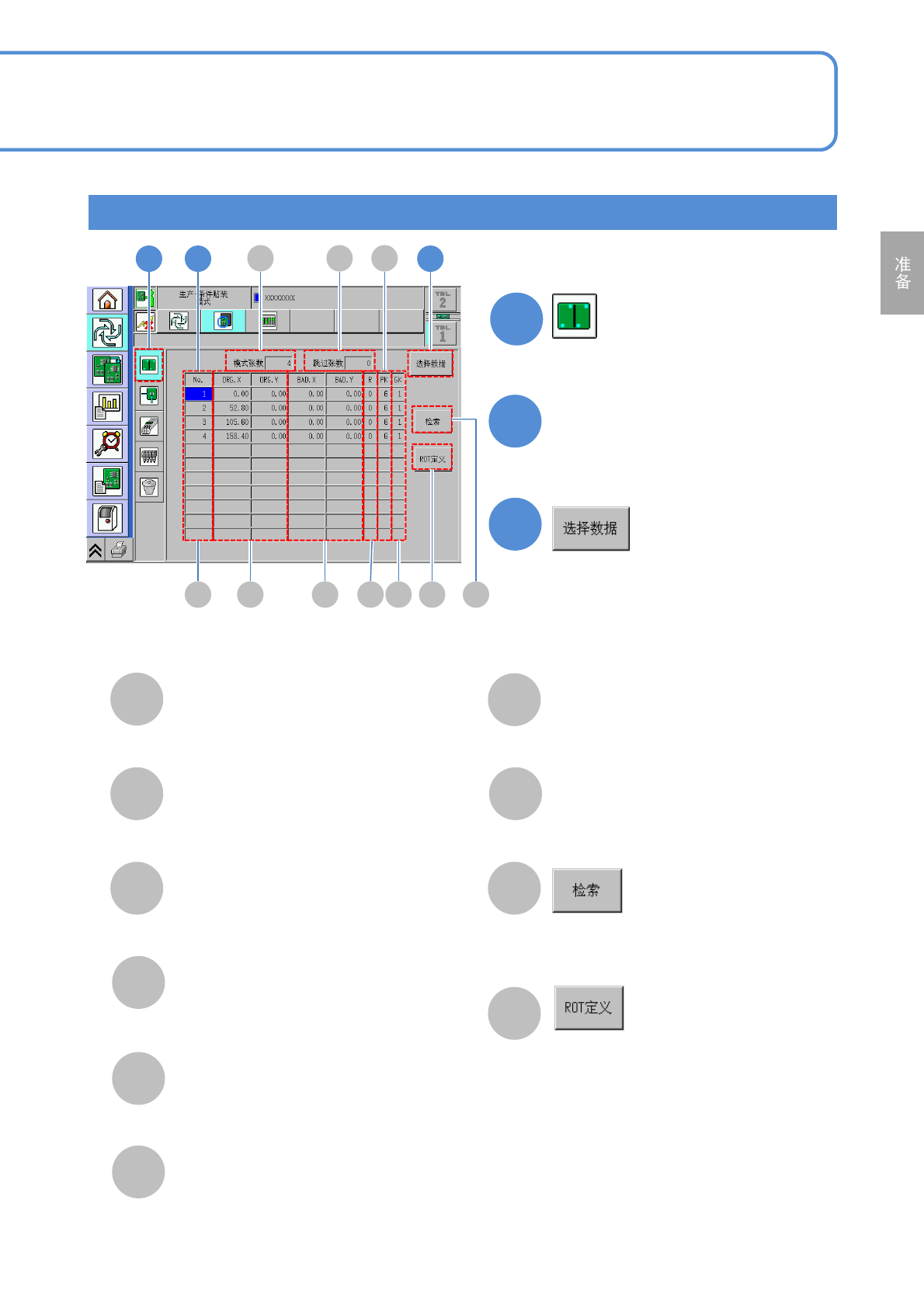

选择图案
●可以复数选择。
3
3
●再按一次，选择就被解除。
E FC D I
2-5-6-2
A
E
F
G
B
C
D
I
J
H
图案张数
图案的总数。
跳过张数
指定跳过的图案总数。
No.
模式的
ID
编号。
ORG.X/ORG.Y
原点图案的
X/Y
坐标
BAD.X/BAD.Y
不良图案的
X/Y
坐标
R
图案的展开角度编号
PK
图案编号
H
通过数字键输入并检索图案编号。
显示ROT定义窗。
GK
组编号
根据图案指定
J
