NPM-D3 EJM6DC-MB-09O-02 规格 9-1-2 单轨模式 基准轨道 从左向右输送、前侧基准 从右向左输送、前侧基准 从左向右输送、内侧基准 从右向左输送、内侧基准 可动轨道 1 2 1 2 基板搬送方向 基准轨道 基板搬送方向 可动轨道 基准轨道 可动轨道 基板搬送方向 基准轨道 可动轨道 基准轨道 可动轨道 基准轨道 基板搬送方向 基准轨道 可动轨道 基准轨道 基板搬送方向 基板搬送方向 前侧 前侧 前侧 前侧 操作…
NPM-D3 EJM6DC-MB-09O-02
规格
设备规格/基本性能 7
9-1-1-13
操作篇
9-1-1
点胶头规格 (选购件)
项目 内容
点胶方向(角度)
-180°～180°(0.01°间隔)
●试点胶是0°固定
点胶范围
以移载头为基准
1)
基板流向 以移载头为基准
可搭载点胶嘴数量 最多2种
点胶TACT TIME 0.16 s/dot (最佳条件时)
点胶位置重复精度 ±0.075mm (Cpk≧1.0)
描绘TACT TIME 3.75 s / Part (最佳条件时)
描绘位置精度 ±0.1mm (Cpk≧1.0)
温度调整 加热器
点胶压力 通过电控调节器的程序可变设定
基板替换时间 以移载头为基准
粘着剂
ADE850D (推荐)
2)
、ADE820DX (推荐)
2)
对象元件 1608芯片～SOP、PLCC、QFP、连接器、BGA、CPS
试点胶单元 标准配备
点胶嘴种类
3)
1点点胶嘴
4)
、2点点胶嘴、4点点胶嘴
余量检测 检测出无料后，通过任意点胶，停止或者发出警告
1) 轨道上通过点胶禁止功能，数值可能有异。
2) 有关其他制造商的粘着剂，请与本公司商洽。
3) 点胶嘴，可能一部分会有变更。
4) 1点点胶嘴有打点点胶和描绘点胶的2个种类。
锡膏点胶、银膏点胶、角部粘着剂点胶等，需要技术确认。
NPM-D3 EJM6DC-MB-09O-02
规格
9-1-2
单轨模式
基准轨道
从左向右输送、前侧基准 从右向左输送、前侧基准
从左向右输送、内侧基准 从右向左输送、内侧基准
可动轨道
1 2
1 2
基板搬送方向
基准轨道
基板搬送方向
可动轨道
基准轨道
可动轨道
基板搬送方向
基准轨道
可动轨道
基准轨道
可动轨道
基准轨道
基板搬送方向
基准轨道
可动轨道
基准轨道
基板搬送方向 基板搬送方向
前侧 前侧
前侧 前侧
操作篇
9-1-2

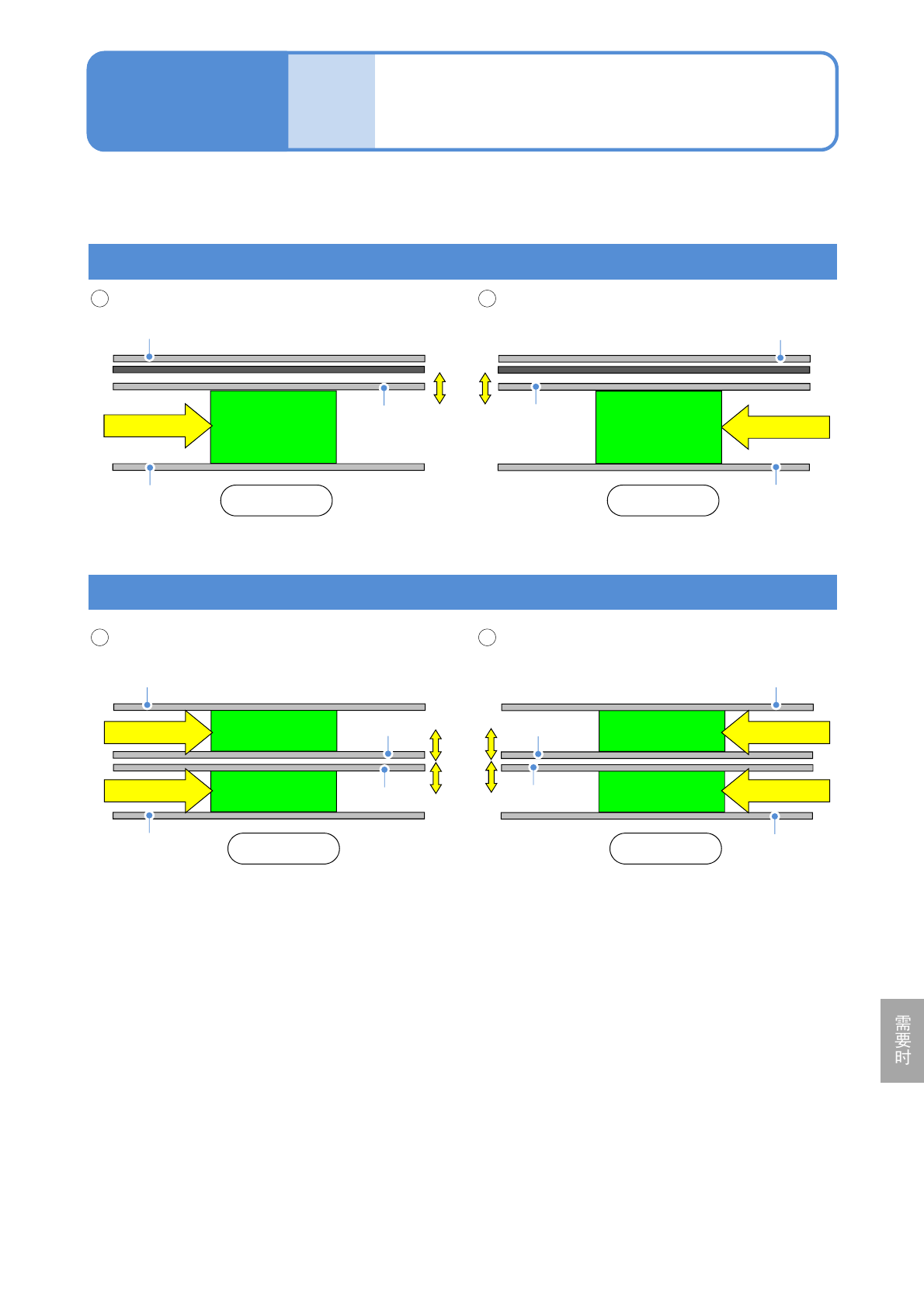

基板的传送方向
●基板流动方向的更改，作为选项来对应。
●若要改成以内侧为基准 (单轨模式时) 的状态，将设备翻转来对应。
双轨模式
NPM-D3 EJM6DC-MB-09O-02
规格

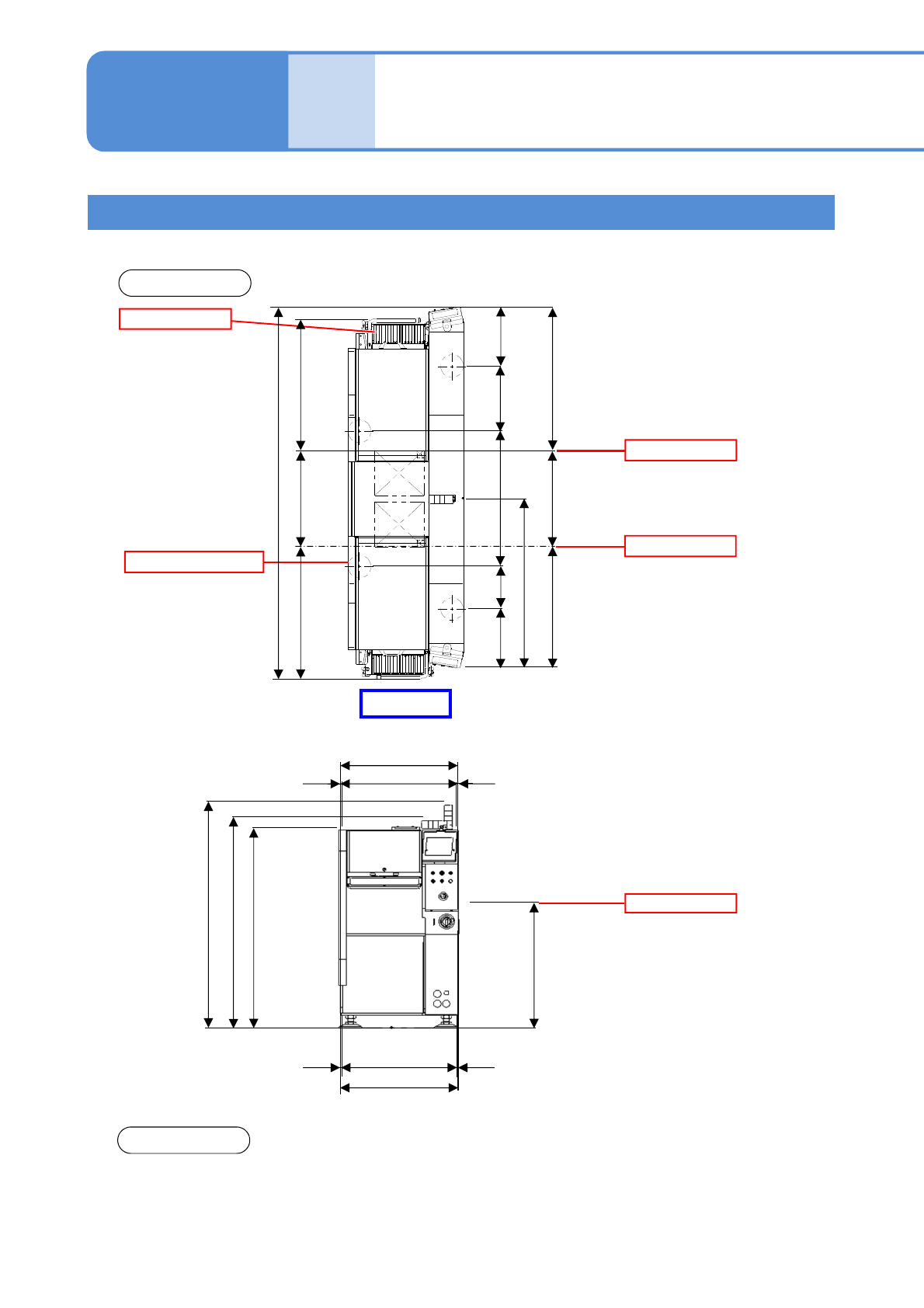

外形尺寸
交换台车规格
■连接交换台车时
(单位:mm)
通知
9-1-3-1
前侧
基板搬送基准
基板搬送高度
2 652
686
941
421420
1 207
864
1 025
820 (盖的外形)
830 (传送带宽度)
832 (主体)
1 514 (横向放置信号塔时)
1 629 (纵向放置信号塔时)
调整螺栓
交换台车
941
686
964 465305
●插图的比例尺寸从严格角度来看，与实际设备可能不一致。在决定生产构成、尺寸等时，请另外申
请资料。
●设备的下面如果要放置导管，需要与设备之间空开40 mm以上的距离。
操作篇
9-1-3
外形尺寸
5
820
7
1444
900
5
5
基板搬送基准
