NPM-D3 EJM6DC-MB-04O-02
生产
4-4-4-1
过判定输入画面 1
操作篇
4-4-4
过判定输入
检查结果不良时显示过判定画面。(软件开关的(→P.4-2-1)「过判定输入」为OFF时，不显示过判定画面，作为
不良基板直接被传出)
●目视确认显示在画面上的检查不良部位，设定不良判定或者良品判定(过判定)后继续生产。
A
B
E
说明
F
图案编号
C
轨道
D
元件信息
贴装元件的名称。
■NG图像显示
■NG MAP显示
显示元件检查的良品判定
时的图像。
●良品图像，对象的元件
判定为OK时，自动保存
在LNB。
轨道编号。
图像内蓝框：
元件位置
●APC有效时
图像内浅蓝色框：
元件位置(APC补正后)
图像内红色框：
元件偏位容许范围
(有检查位置时)
OK图像
显示元件检查或者锡膏检
查中，任一个被判定为不
良的图像。
NG图像
在图片上显示元件检查或
者锡膏检查所发现的任一
个基板上的不良部位。
NG MAP
分子/分母
分子：检查不良的顺序。
分母：检查不良的总数。
G
CDE F
H IJA
B
NPM-D3 EJM6DC-MB-04O-02
1
设定贴装的可否判定
4-4-4-2
H
把显示的检查部位设定为过判定(良品判
定)。
I
把显示的检查部位设定为不良判定。
J
把未输入的所有的检查不良部位整体设定
为不良。
●检查结束为止无法使用此键。

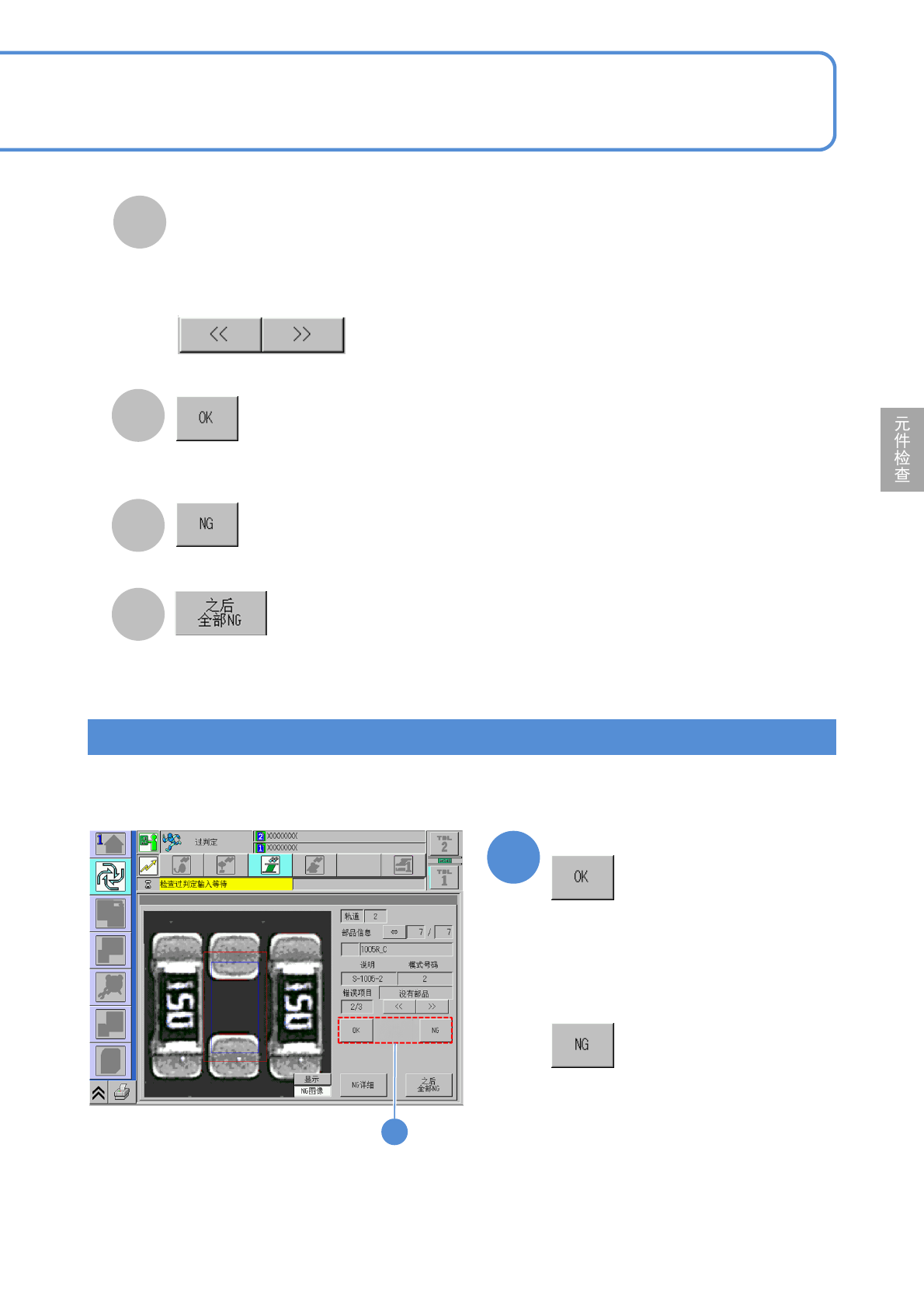

1
■过判定 (良品判定) 时
■每个元件的判定
●异物检查时元件被贴装。
●如有其他不良元件，继续显示。
■不良元件判定 时
●异物检查时元件不被贴装。
●如有其他不良元件，继续显示。
G
切换显示图像
分子/分母
“异物检查”的时候 ：图像数／所有图像数 (→P.4-4-4-5 ‘异物检查NG画面’)
“异物检查”以外的时候 ：不良项目数／所有不良项目数
随“不良项目”不同，显示内容也不同。
