NPM-D3 EJM6DC-MB-04O-02
4-4-3-2
NPM-D3 EJM6DC-MB-04O-02
1
在图片上确认最后传出的NG基板上的NG元件。显示不良部位的不良内容，或者通过扩大不良部位的图片，可
以确认详细位置等。
●在不良部位的确认或修理还未完成的期间为止，请勿按传送带的传送再启动开关。下一基板传出后，图片被
更新为之后的信息。
●检查结果是NG时基板被传出，在传送带上停止。另外，信号塔闪烁，警报器会发出警报。
4-4-3-3
1
F E
A
BCD
G H

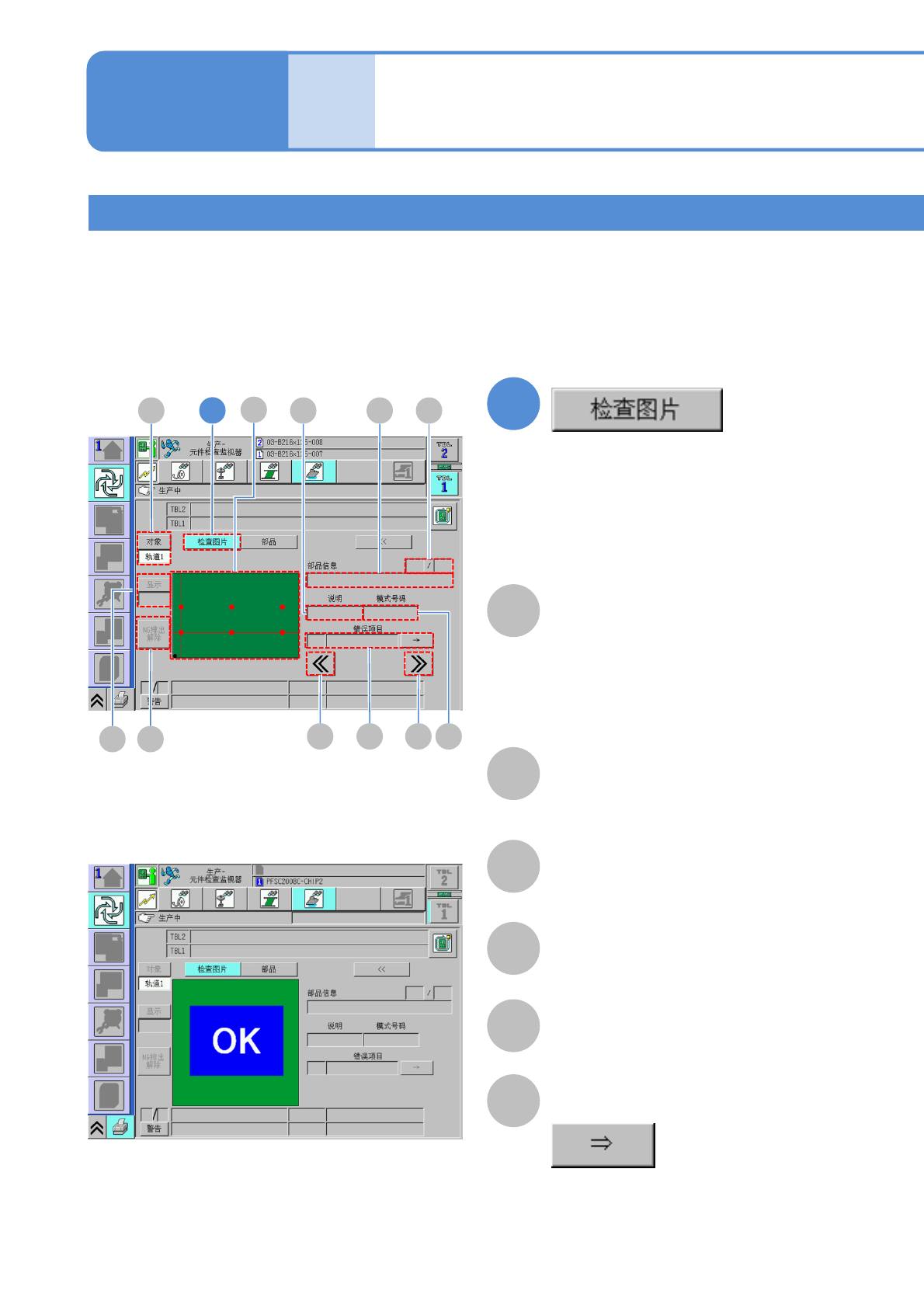

■检查结果为NG时
I
KJ
生产
检查监视器 2
操作篇
4-4-3
A
检查图片
以图片方式显示基板上的NG位置。
●轻触画面，所选择的不良部位会扩大显
示到中心。
B
分子/分母
分子：所显示的检查NG的顺序。
分母：检查NG的总数。
D
说明
E
图案编号
F
不良项目
显示其他不良项目。
C
元件信息
贴装元件的名称。
■检查结果为OK时
■未检查时
画面的说明
NPM-D3 EJM6DC-MB-04O-02
4-4-3-4

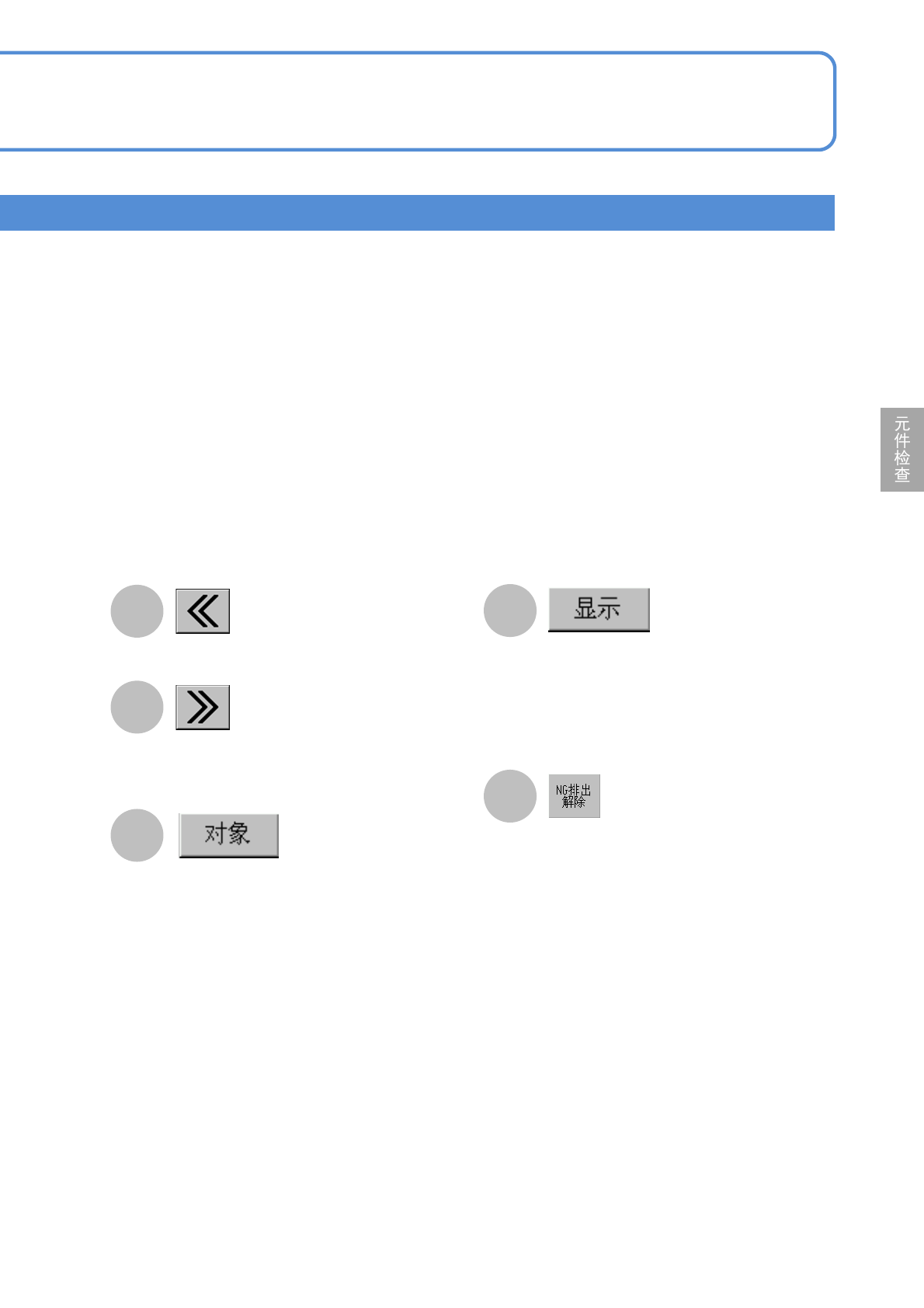

I
切换轨道。基板被传出后
●选择的轨道的检查结果为OK，对面的
轨道的检查结果为NG时，优先考虑NG
的信息切换为对面的轨道。
●两轨道的检查结果都为OK时或者都为
NG时，不进行切换。
J
切换元件检查／锡膏检查，显示现在的检
查图片。
●切换元件检查／锡膏检查时，优先显示
元件检查。
K
(返回生产状态)
●信号塔变成绿色。
●警报器停止警报。
G
H
显示前一个元件的锡膏的不良判定信息。
显示下一个元件的锡膏的不良判定信息。
