NPM-D3 EJM6DC-MB-06O-02
6-1-20-2
项目 说明
保存模式动作
(2个吸嘴头时)
ON设定时，注意以下事项。
・吸着、贴装时，不执行X轴、Y轴、Z轴的重合动作。
・吸着、贴装时，不执行预备下降。
・吸着、贴装时，在移动X轴、Y轴之前通过真空传感器进行吸着确认
，
如果检测到吸着错误，则无论吸着次数如何都会立即停止动作。
高生产模式(前侧) 在[ON]设定时进行以下操作。
・以高生产模式进行设备前侧的生产。
*1) *2) *3)
高生产模式(后侧) 在[ON]设定时进行以下操作。
・以高生产模式进行设备后侧的生产。
*1) *2) *3)
装着角度认识
在[有] 设定时进行以下操作。
・根据贴装角度进行识别。
*1)
只有在配置有轻量16吸嘴贴装头时有效。
*2)
设定为OFF时以“高精度模式”进行生产。
*3)
关于“高生产模式”与“高精度模式” (→P.9-1-1 ‘基本性能’)
NPM-D3 EJM6DC-MB-06O-02
数据
修改

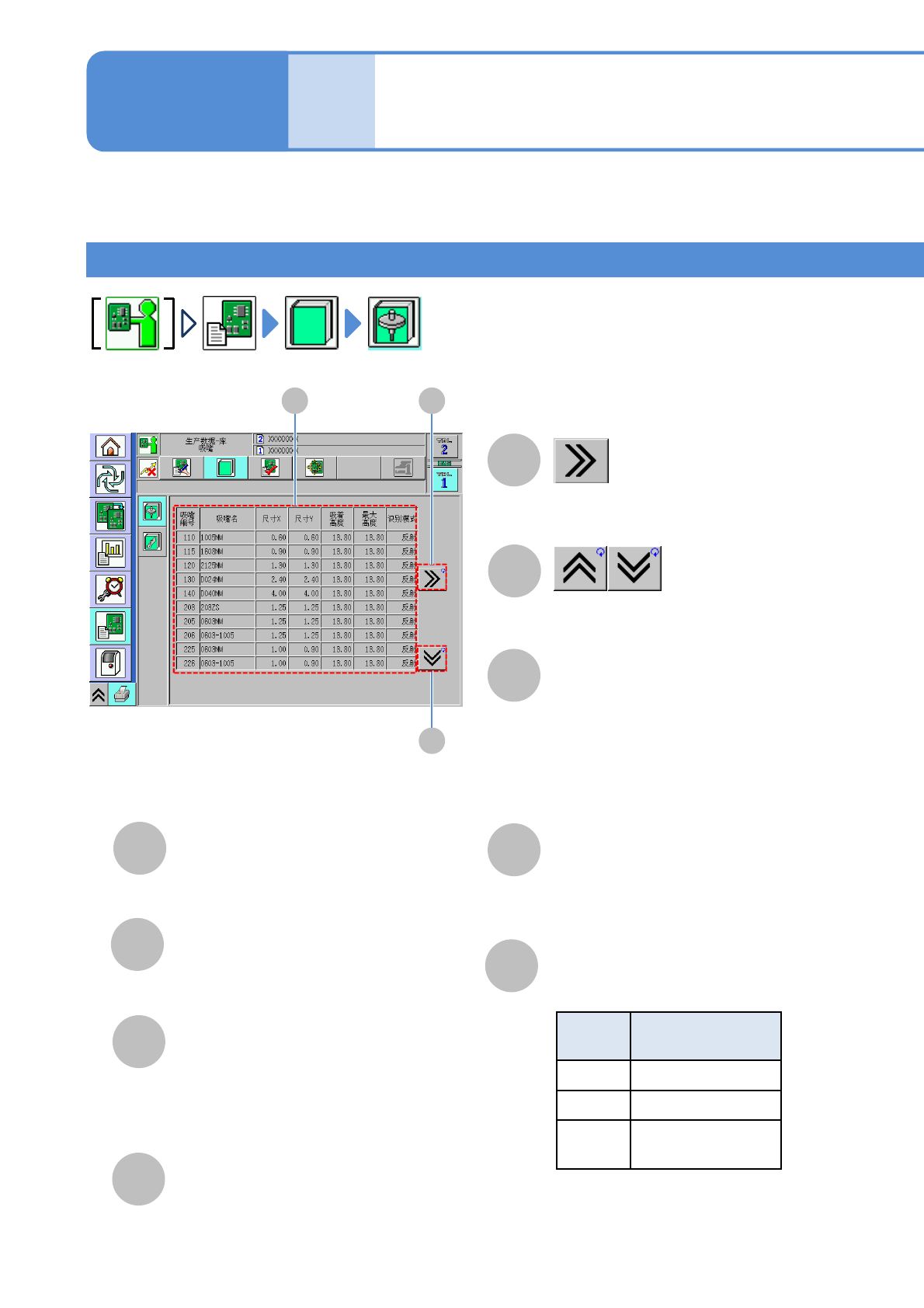

程序库的确认 1
对可使用的吸嘴和料架信息的确认方法进行说明。
●需要编辑时，请通过NPM-DGS进行。
吸嘴程序库(贴装头)
操作篇
6-1-21
A
B
H
最大高度
F
G
吸着高度
尺寸X ／尺寸Y
C
E
吸嘴信息
(→P.6-1-21-1、-2)
吸嘴名
吸嘴的全体高度。
●单位:mm。
从吸嘴上端到吸着面的高度。
●单位:mm。
从吸嘴上方看到的X、Y方向的尺寸。
●单位:mm。
C A
B
显示前后画面。
(往右滚动一览表)
D
吸嘴编号
I
识别模式
吸嘴的识别方式。
识别
模式
吸嘴的识别方式
反射 反射识别
透过 透过识别
两者
可以进行反射和透
过两种识别
6-1-21-1
NPM-D3 EJM6DC-MB-06O-02
吸附保持
吸着元件时，贴装头下降的时间。
●单位:ms
吸着学习的有无。
吸附学习
装着检查
吸头确认
有无流量传感器的贴装检查。
吸嘴的有无。
真空破坏
元件贴装时，切换真空破坏后吸嘴达到
贴装最低点的时间。
●单位: ms
真空立起
吸着元件时，切换真空泵后吸嘴到达吸
着最低点的时间。
●单位:ms

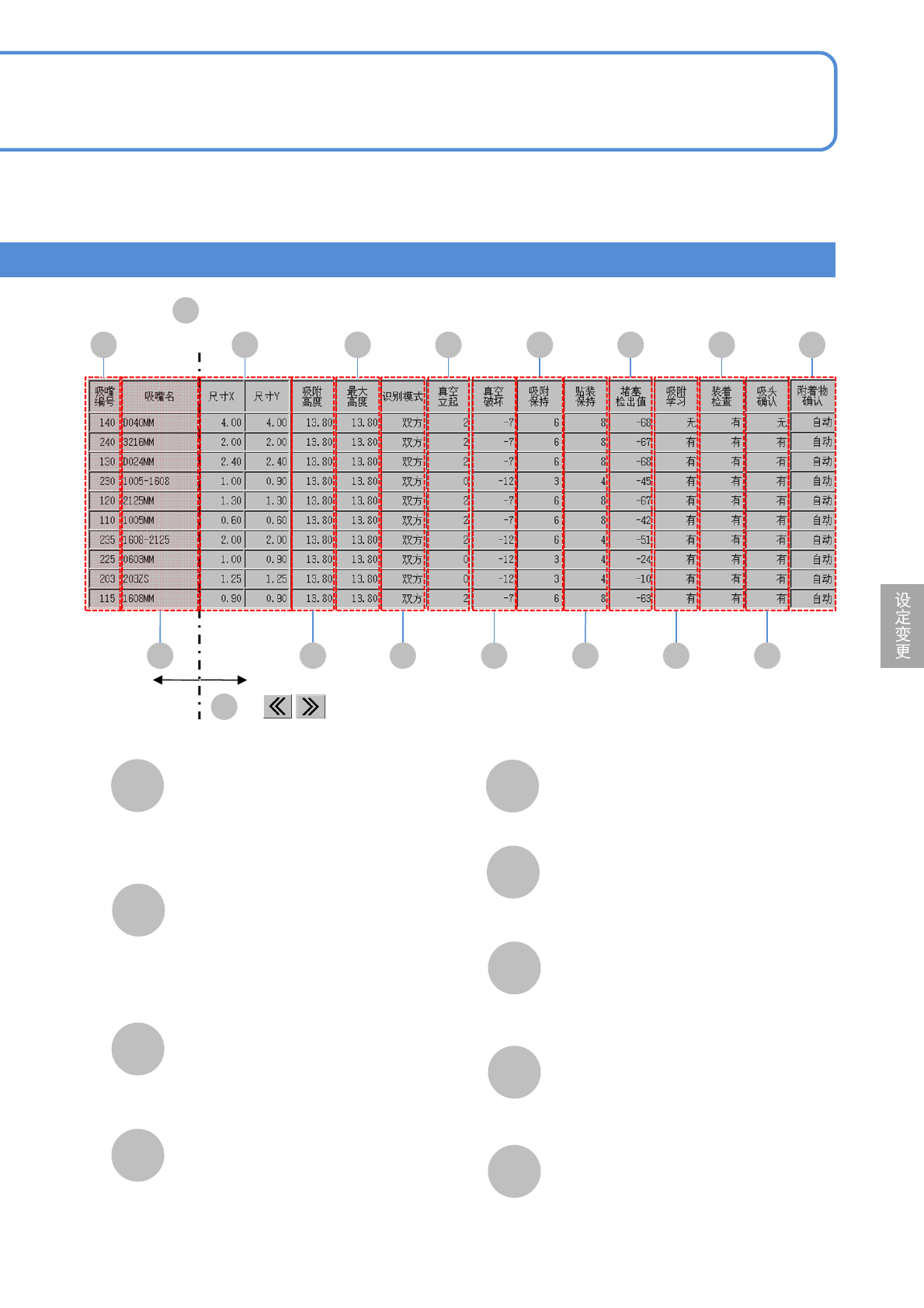

■吸嘴信息 一览表
C
固定显示信息
按 键，显示变动信息
A
贴装保持
元件贴装时，移载贴装头下降的时间。
●单位:ms
堵塞检出值
检测出吸嘴堵塞的判定值。
J
K
L
M
N
O
P
Q
D F H
E G I
R
L
J
M
K
O
P
Q
N
R
附着物确认
确认在吸嘴上是否存在附着物。
6-1-21-2
