NPM-D3 EJM6DC-MB-05O-02 5-4-3 -1 1 A B D E G 2 F H 在生产中画面或者生产信息菜单，可以确认收集在 LNB 的错误信息。 未连接 LNB 时，不能显示信息。 检查信息 2 C 生产 检查监视器 1 操作篇 5-4-3 1 A B 显示元件单位的检查结果信息。 C 显示下一页。 D 显示料架单位的检查结果信息。 E 显示检查头单位的检查结果信息。 2 选择表示项目 F 显示吸嘴单位的检查结果…
NPM-D3 EJM6DC-MB-05O-02
5-4-2-2
G
检查结果
搭载检查头，或者最后有设置检查排出传
送带时显示。
●根据本设备最后传出的基板的检查结果，
显示OK/NG。
●在检查排出传送带基板停止时，呈黄色
背景颜色。
H
基板的标记
(在选择设备时显示)
基板有检查不良时，显示在右上端。
黄色：基板的检查结果有NG的状态。
浅蓝色：基板的检查结果有NG贴装状态。
●有NG贴装和有NG时，优先显示黄色。
F
流向的箭头
(在选择设备时显示)
蓝色：
不处于等待工序的状态。
黄色：
等待工序或者再投入待机状态。
NPM-D3 EJM6DC-MB-05O-02
5-4-3-1
1
A B
D E G
2
F H

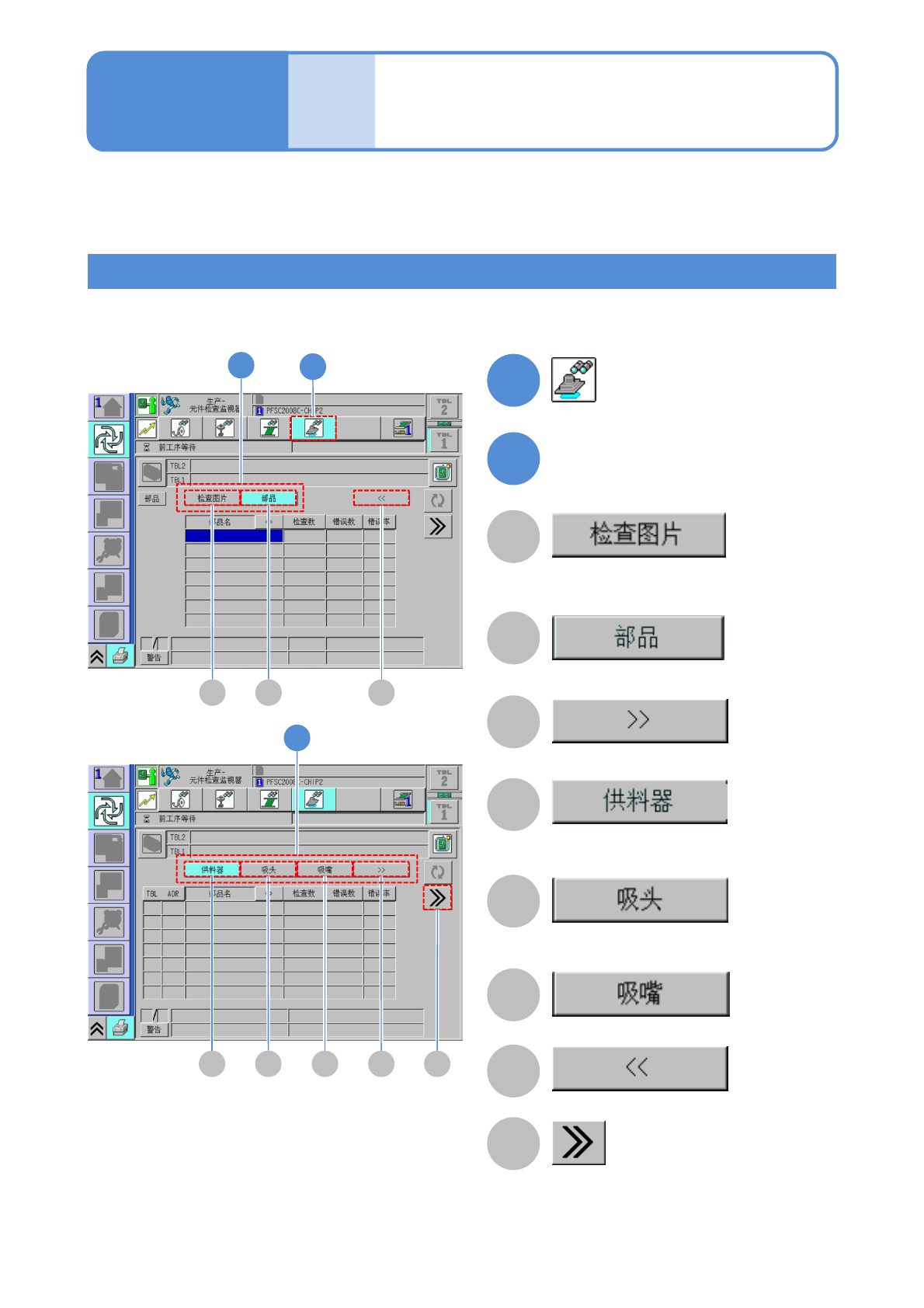

在生产中画面或者生产信息菜单，可以确认收集在LNB的错误信息。
未连接LNB时，不能显示信息。
检查信息
2
C
生产
检查监视器 1
操作篇
5-4-3
1
A
B
显示元件单位的检查结果信息。
C
显示下一页。
D
显示料架单位的检查结果信息。
E
显示检查头单位的检查结果信息。
2
选择表示项目
F
显示吸嘴单位的检查结果信息。
G
显示前一页。
H
显示检查信息的详细内容。
基板上的NG位置显示在图片上。
■第1页
■第2页
NPM-D3 EJM6DC-MB-05O-02
5-4-3-2
