NPM-D3 EJM6DC-MB-06O-02 6-2-3 -4 6 6 7 7 + 选择需要计测的坐标 No ( 贴装头照相机移动到计测坐标上，并 能够通过视觉确认计测点的状态。 ) ●显示在画面上的图像中心为计测位 置 ●通过目视确认计测点属于与基板表 面 条件相匹配的面
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-3
6-2-3-3
基板弯曲计测点校正 2
(选购件)
2
+
确认提示
3
1
2
4
3
5
5
+
1
轨道的选择
■需要变更在每个点上计测的点时
跳至步骤 至
3
■需要对全部的点实施计测并确认结果时
跳至步骤 至
11
(双轨道时。)
基板弯曲
(只有在弯曲模式为图形之际能够选
择。)
●设定图形序号
(确认基板搬入提示后，设置基板。)
图案
(显示基板弯曲测定点数据。)
校正顺序 1
(基板被搬入，并执行识别标记的识别。)
NPM-D3 EJM6DC-MB-06O-02

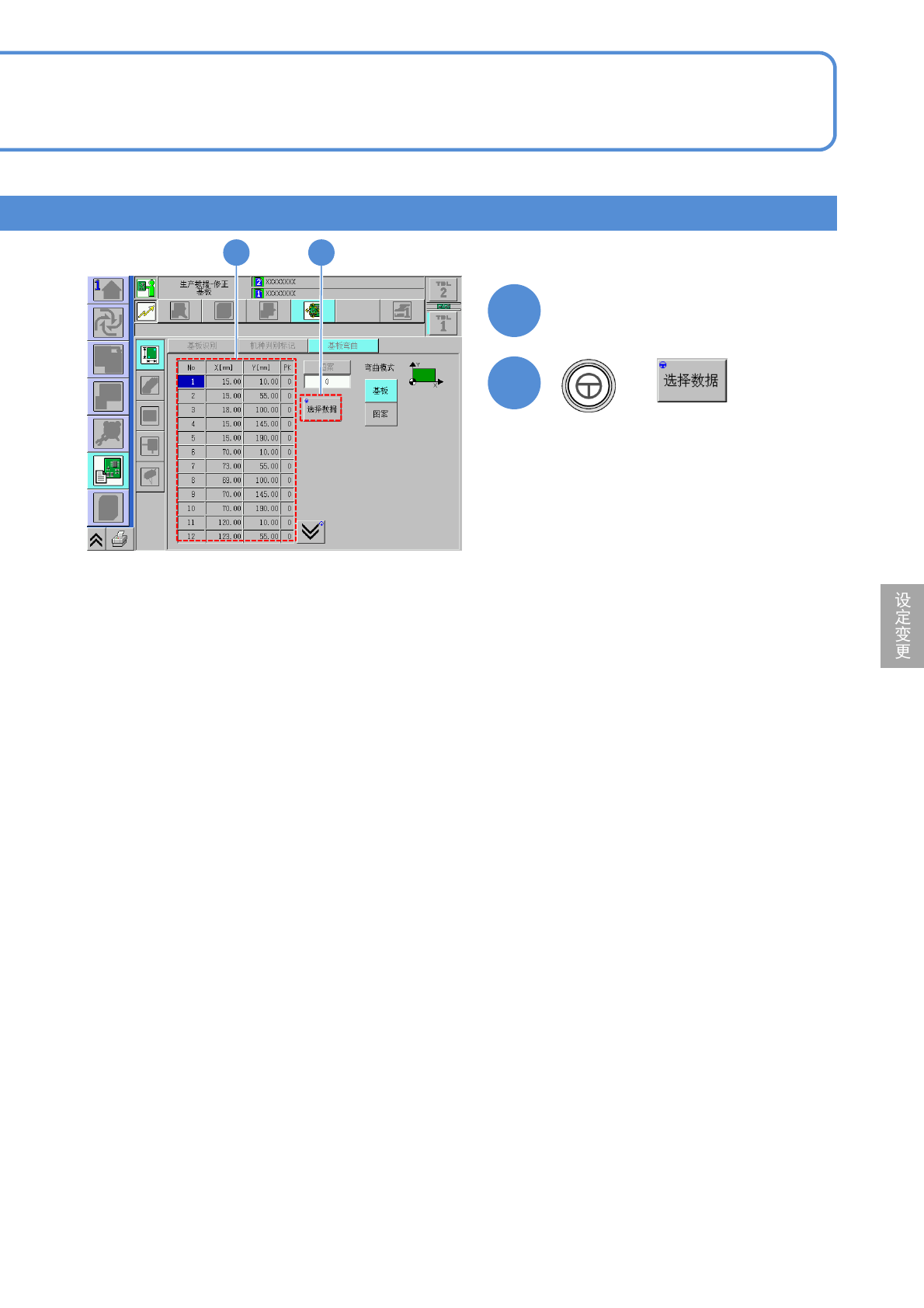

6-2-3-4
6
6
7
7
+
选择需要计测的坐标No
(贴装头照相机移动到计测坐标上，并
能够通过视觉确认计测点的状态。)
●显示在画面上的图像中心为计测位置
●通过目视确认计测点属于与基板表面
条件相匹配的面
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-3
6-2-3-5

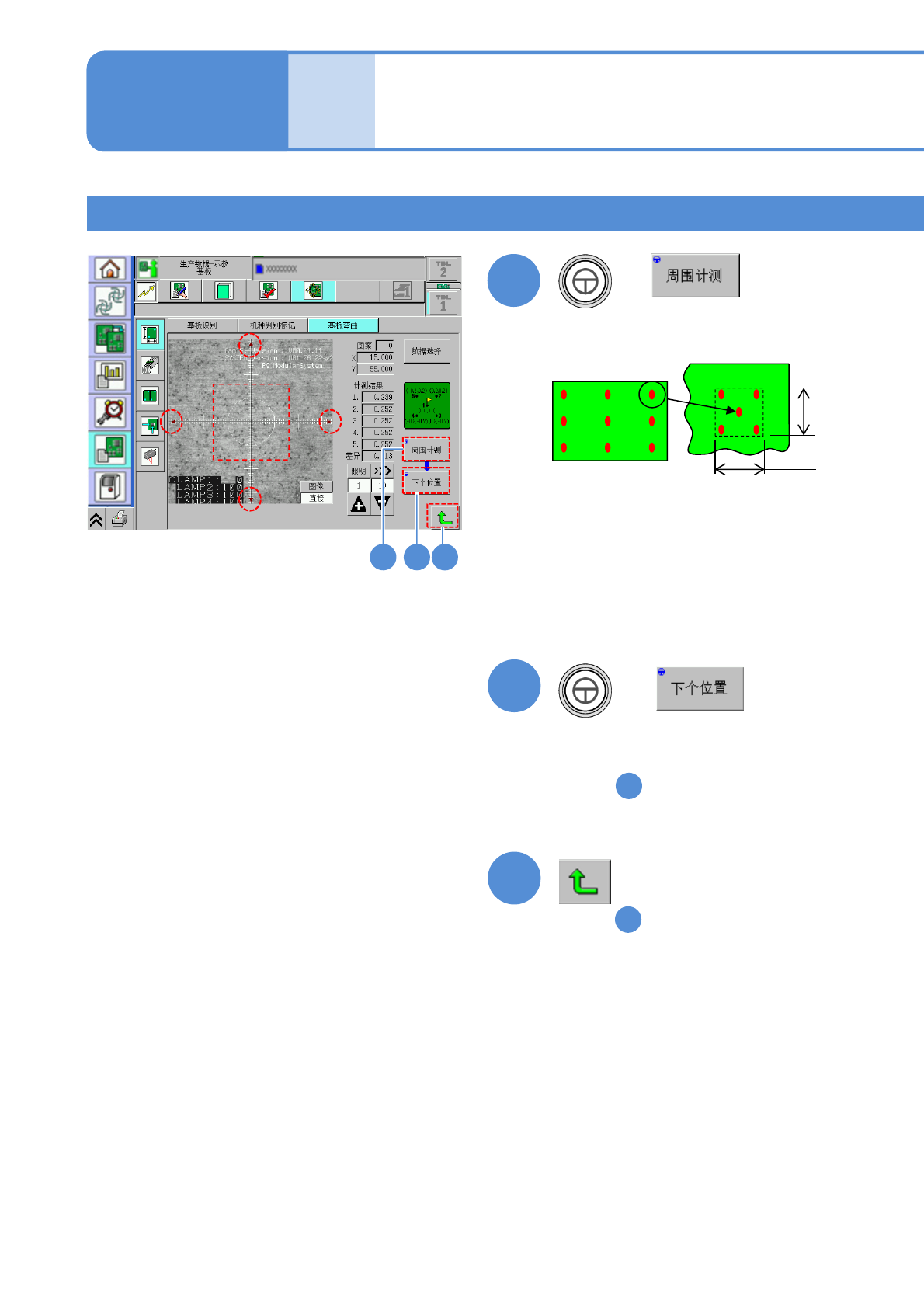

基板弯曲计测点校正 3
(选购件)
8
9
1
2
3
4
5
1.5mm
1.5mm
10
8 9
10
+
(计测所选择计测坐标和周围的4点，并
显示结果。)
●确认以下要点
计测点（中心）和周围的差在0.03mm以下
●当计测结果不稳定时
通过微动等操作，调整到符合计测的位
置后，再次计测四周。
(请调整到在□1.5mm内不包含铜箔等境
界。)
(移动到以一个计测点。)
+
●确认全部点
●当通过 的操作变更了计测坐标时，
将会确认是否保存所变更的坐标。
选择所需的一方。
8
●当通过 的操作变更了计测坐标时，
将会确认是否保存所变更的坐标。
选择所需的一方。
8
校正顺序 2
