NPM-D3 EJM6DC-MB-05O-02 生产 过判定输入画面 3 操作篇 5-4-4 5-4-4 -5 1 1 ( 整体未输入部分设定为 NG) ● 根据锡膏的检查条件的设定，确认画面 会变化。 整体判定设定贴装可否判定 2 + 或 + ● 根据锡膏检查条件设定来贴装。 停止以后的所有贴装作业。 选择整体设定的方法 ■所有锡膏检查后按照图案单位来 贴装时 ■所有锡膏检查后贴装时 2 2 ■不良判定的个数 < 100 时 未…

100%1 / 710
NPM-D3 EJM6DC-MB-05O-02
5-4-4-4
1
1

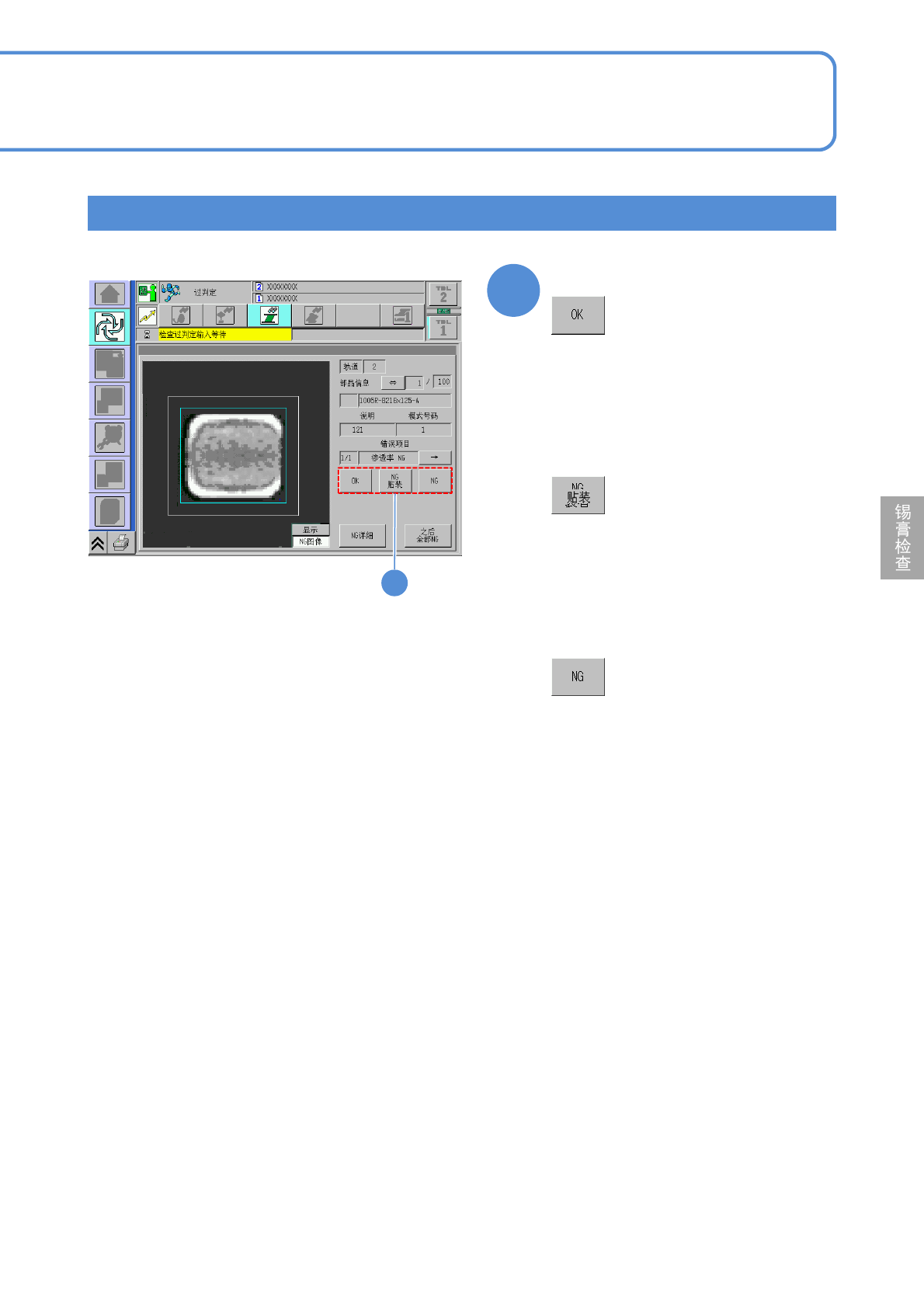

■过判定(良品判定)时
(设定为过判定，贴装元件)
●如有其他不良锡膏，继续显示。
■不良锡膏判定时
(设定为不良，不贴装元件)
●如有其他不良锡膏，继续显示。
■NG贴装时
(设定为不良，贴装元件)
●如有其他不良锡膏，继续显示。

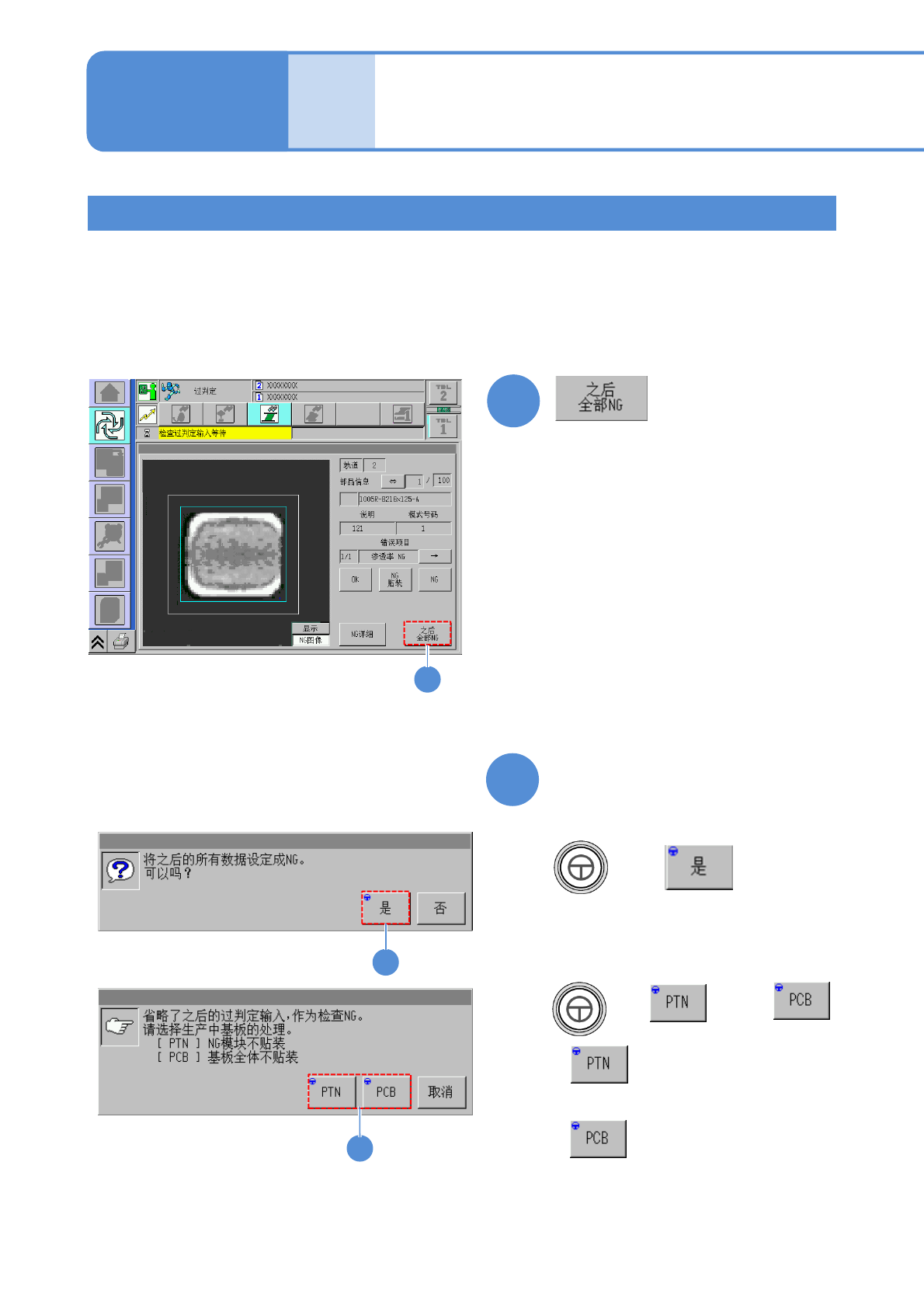

设定整个锡膏的贴装可否判定
NPM-D3 EJM6DC-MB-05O-02
生产
过判定输入画面 3
操作篇
5-4-4
5-4-4-5
1
1
(整体未输入部分设定为NG)
●根据锡膏的检查条件的设定，确认画面
会变化。
整体判定设定贴装可否判定
2
+
或
+
●
根据锡膏检查条件设定来贴装。
停止以后的所有贴装作业。
选择整体设定的方法
■所有锡膏检查后按照图案单位来
贴装时
■所有锡膏检查后贴装时
2
2
■不良判定的个数< 100 时
未输入部分设定为不良。
●锡膏检查条件设定是「所有锡膏检查后图案单位贴装」和「贴装前锡膏检查」时，可以变更设定，使之后的
所有贴装停止。 (→P.5-5-2)
NPM-D3 EJM6DC-MB-05O-02
5-4-4-6
2
■各锡膏单一判定时
1
(没有贴装元件)
●即使超过100件的锡膏，也进行检查。
■整体判定时
(整体判定时，未输入的元件不予以贴装)
●即使超过100件的锡膏，也进行检查。
或
+
■贴装前进行锡膏检查时
●
根据锡膏检查的设定来贴装。
停止以后的所有贴装作业。
+
+
■不良判定的个数≥ 100 时
1
