NPM-D3 EJM6DC-MB-06O-02 6-2-9 -2 开始校正 搬送基板 指定贴装点 指定计测位置 移动贴装头照相机 微调 确定当前位置 最终计测 *) 计算补正值 是否使用上一次的校正数据 选择画像 ( 识别 / 形状描绘 ) 微调 指定元件位置 搬送基板 校正结束 最终计测 *) 是否使用上一次的校正 数据 微调 确定修正位置 搬送基板。 步骤 1 ～ 8 指定对贴装坐标进行校正的贴装点。 使用 不使用 < 元件位…
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-9
贴装坐标校正 1
通常在生产前进行确认。如下所述任一条件时，进行贴装坐标校正，需要修改数据。
●目视确认已贴装完毕的基板，有发生偏位时
●PGA等贴装前，确认基板孔和元件销的坐标时

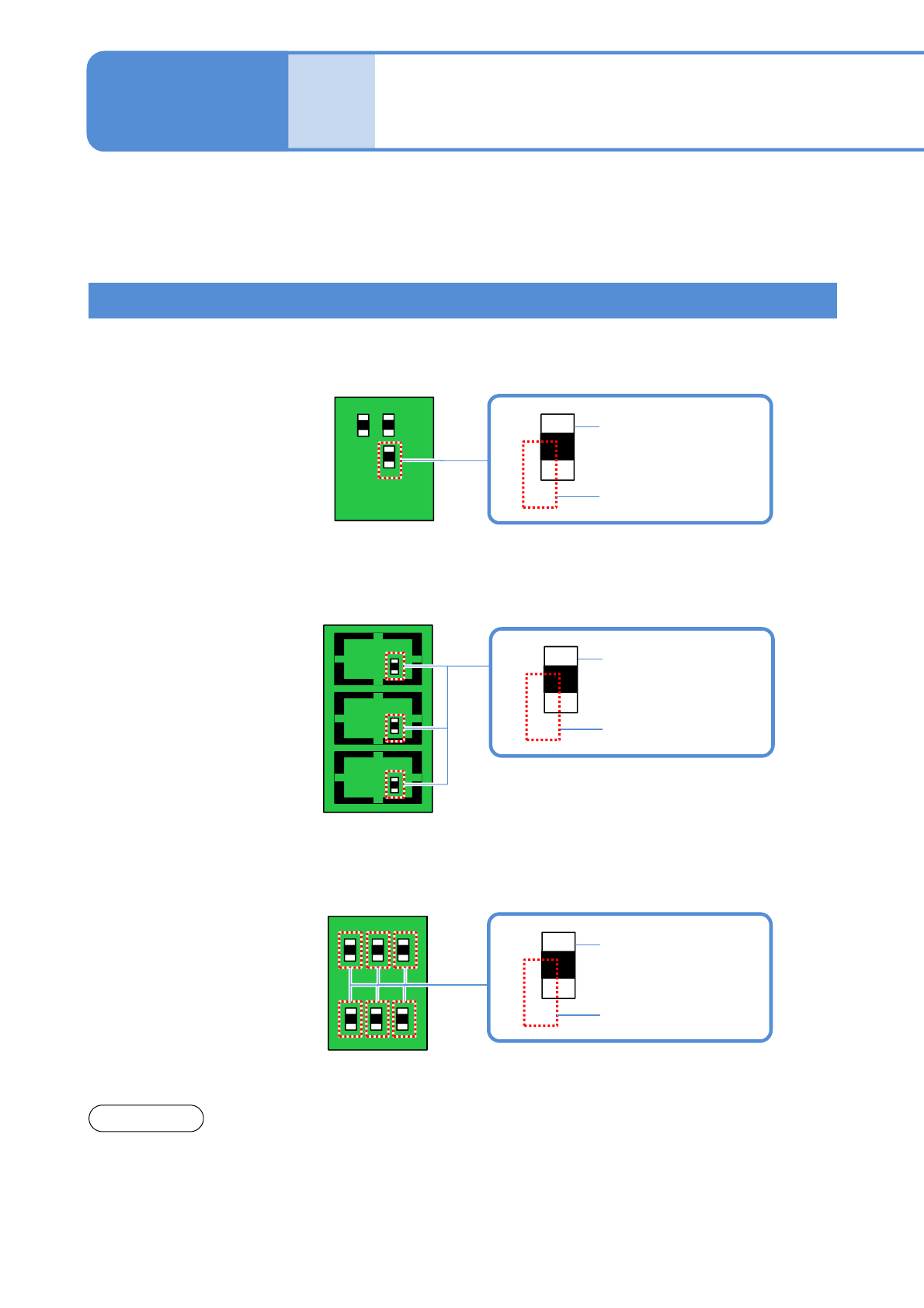

选择校正模式
■贴片
部分元件由于发生偏位，需要修改贴装位置。
■贴片/图案
在多面基板的同一部位发生偏位，需要修改贴装位置。
■原点偏移量
所有元件的贴装位置发生相同方向的偏位，需要修改贴装位置。
●在校正前，请确认设备所登录的数据是否正确。
●为了使校正后的数据作为生产数据正确利用，请妥善保管。
注意
6-2-9-1
贴装位置
贴片数据
贴装位置
贴片数据
贴装位置
贴片数据
●校正后的原点偏移将反映到全部元件上。
NPM-D3 EJM6DC-MB-06O-02
6-2-9-2
开始校正
搬送基板
指定贴装点
指定计测位置
移动贴装头照相机
微调
确定当前位置
最终计测
*)
计算补正值
是否使用上一次的校正数据
选择画像(识别 / 形状描绘)
微调
指定元件位置
搬送基板
校正结束
最终计测
*)
是否使用上一次的校正
数据
微调
确定修正位置
搬送基板。
步骤1～8
指定对贴装坐标进行校正的贴装点。
使用
不使用
<元件位置校正>
画面 步骤13～23
不使用
使用
<贴装坐标校正>画面
步骤8～27
YES
NO
YES
NO
选择中心
对准元件的中心位置。
选择计测1～4
调整元件的4个角等的4处计
测点的位置。
■使用基板来调整贴装位置。
选择设定元件位置
调整引线等的元件特定位置。
■使用基板和元件来调整贴装位置。
*)最终计测位置
选择计测1、3:计测1→3(最终)
选择计测2、4 : 计测2→4(最终)
选择计测1、2、3、4 :
计测1→2→3→4(最终)
选择设定元件位置 :
计测1→2(最终)
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-9
贴装坐标校正 2
6-2-9-3
选择计测位置
计测所选择的位置，算出元件的中心坐标或者基板上电极的中心坐标。
■计测位置的设定画面
■计测方法和计测位置键
计测方法 使用键 元件 基板上的电极
1点
2点
4点
计测1
计测3
中心
计测１
计测3
中心
计测2
计测4
计测2
计测4
计测2计测3
计测1计测4
编带的流向
+
-
+
-
+
-
+
-
编带的流向
编带的流向
编带的流向
编带的流向
计测2
计测1计测4
编带的流向
+
-
+
-
