NPM-D3 EJM6DC-MB-02O-02 2-5-4 个别 准备 对传送带宽度的调整方法进行说明。 ●变更为小基板时，请卸下基板支撑 块、支撑销。 ●请不要用手转动皮带来改变传送带的宽度。 ( 否则有可 能会导致基板检测无法正确进行。 ) 2 5 1 1 2 4 + ( 传送轨道的宽度被调整 ) ■调整生产数据的基板宽度时 ( 调整宽度的数值栏，显示生产数据的 基板宽度 ) ■输入新的基板宽度时 ( 显示数字键画面 ) 输入基板宽…

100%1 / 710
NPM-D3 EJM6DC-MB-02O-02
个别
准备
2-5-3-3

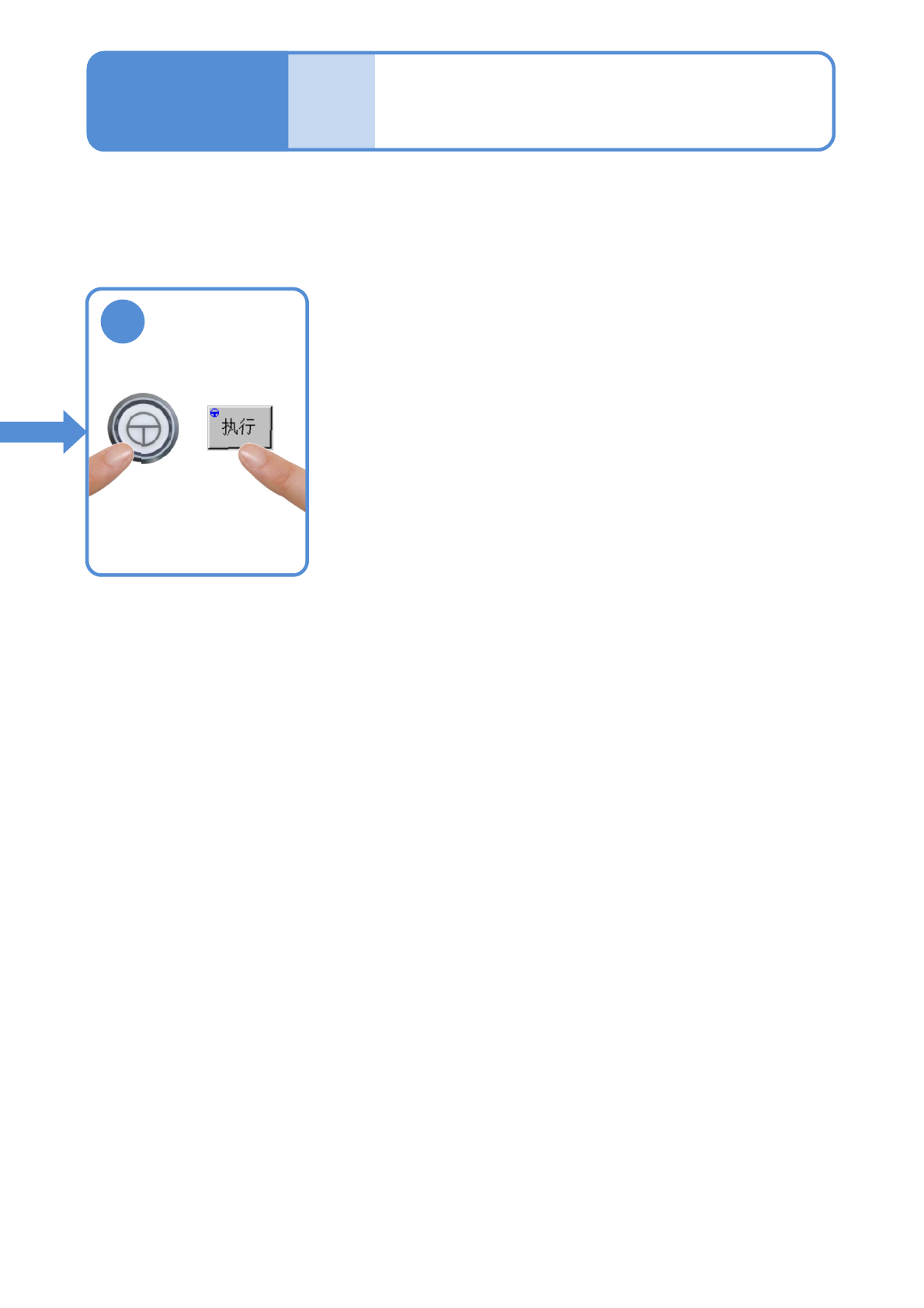

ENABLING
●基板支撑块下降。
15
操作篇
2-5-3
基板支撑销的安装 2
NPM-D3 EJM6DC-MB-02O-02
2-5-4
个别
准备
对传送带宽度的调整方法进行说明。
●变更为小基板时，请卸下基板支撑块、支撑销。
●请不要用手转动皮带来改变传送带的宽度。(否则有可能会导致基板检测无法正确进行。)
2
5
1
1
2
4
+
(传送轨道的宽度被调整)
■调整生产数据的基板宽度时
(调整宽度的数值栏，显示生产数据的
基板宽度)
■输入新的基板宽度时
(显示数字键画面)
输入基板宽度
5
6
7
确认提示
+
(会显示下一个操作画面)
可以轻触
5
3
3
7
■取消时
4
顺序
按准备下一步进行操作的按钮
操作篇
2-5-4

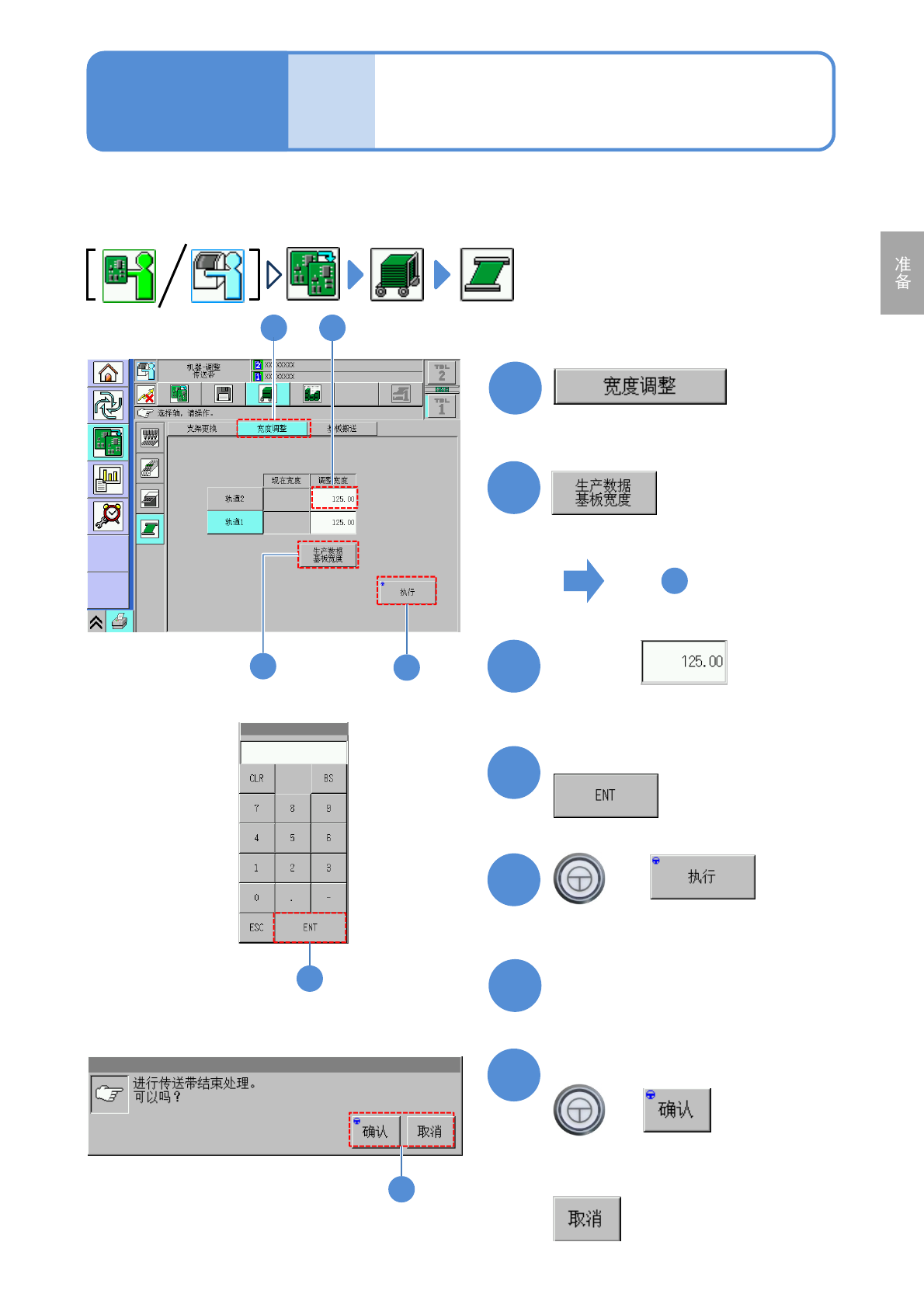

传送带宽度的调整
NPM-D3 EJM6DC-MB-02O-02
个别
准备

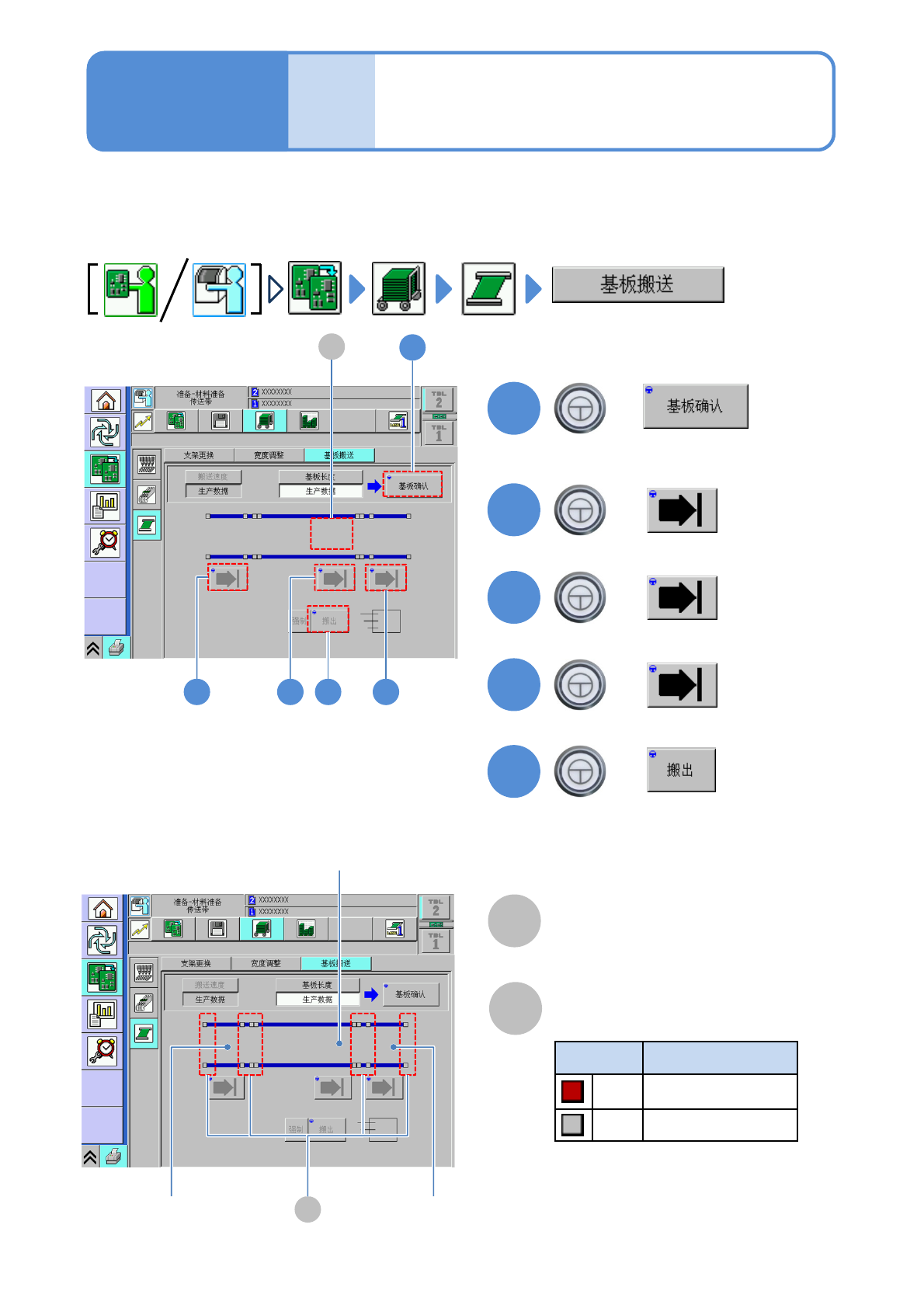

基板的传送确认
前工序为止的确认结束后，如果前工序有基板需要确认基板传送，对其确认方法进行说明。
B
传感器
颜色 传感器的状态
红色
ON
灰色
OFF
A
基板的传送位置
显示传送带上的基板位置。
2
3
+
+
5
+
(传送到传出位置)
(传出到下一台设备)
1
+
*1)此传感器，显示支撑单元下降状态时
是否有基板。
*1)
B
传入位置 传出位置
贴装位置
(传送到传入位置)
2 3 5
1
A
4
(确认基板的有无后，使设备转为可搬
送的状态)
4
+
(传送到贴装位置)
2-5-5-1
操作篇
2-5-5
