NPM-D3 EJM6DC-MB-06O-02 6-2-14 -4 7 5 + 6 + ( 返回试点胶校正画面 ) ●对现在的坐标位置进行识别动作。 识别 OK 时，数据被保存。 ●确认识别动作是否正常。 ●现在温度达到加热器的设定温度后，经过 20 分钟以上后再进行 校正。 ●在校正前请实施排出确认。 (10 秒以上 ) ●试点胶的再确认，请确认 10 个以上的点。 注意 6 5 7
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
6-2-14-3
试点胶校正 2
(点胶头)
操作篇
6-2-14
1
2
+
2
3
A
4
B

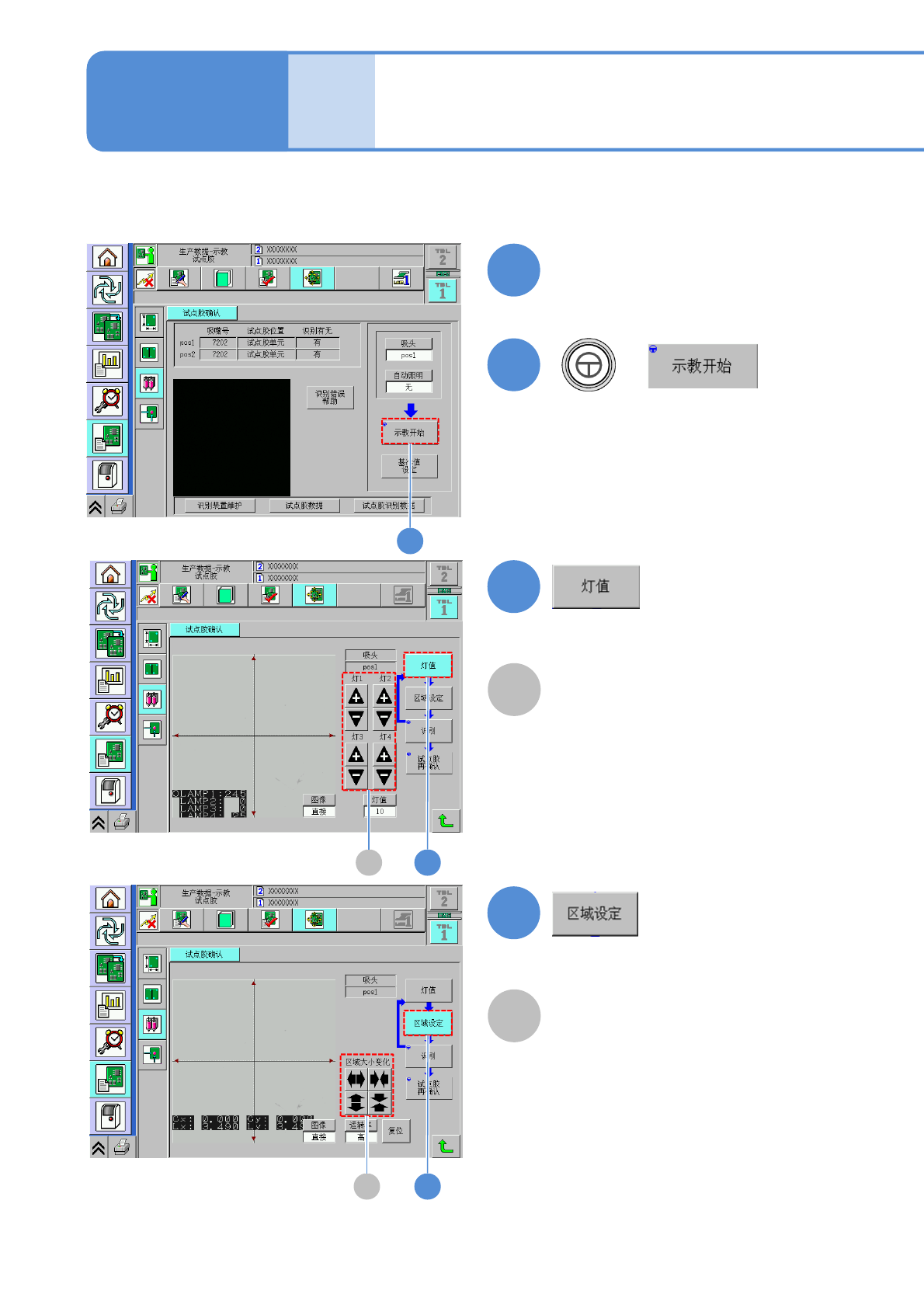

把基板设置在基板传入口
(基板被传入，贴装头照相机移动到试
点胶位置)
●只有在基板上进行试点胶时。
灯值调整键
●设定为有自动照明时，不需要此项作业。
区域尺寸变更键
手动设定识别的搜索区域。
3A
4B
NPM-D3 EJM6DC-MB-06O-02
6-2-14-4
7
5
+
6
+

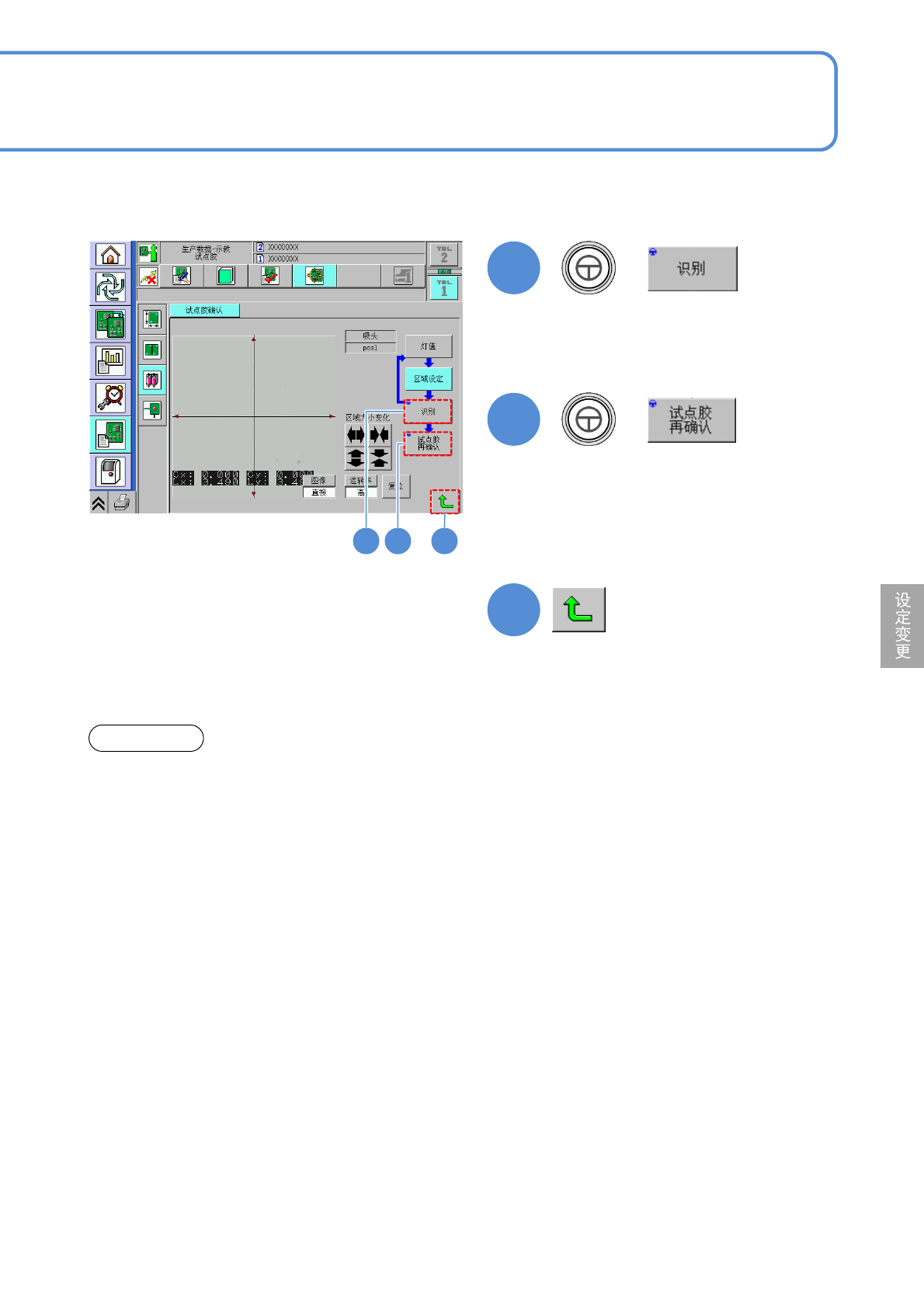

(返回试点胶校正画面)
●对现在的坐标位置进行识别动作。
识别OK时，数据被保存。
●确认识别动作是否正常。
●现在温度达到加热器的设定温度后，经过20分钟以上后再进行校正。
●在校正前请实施排出确认。(10秒以上)
●试点胶的再确认，请确认10个以上的点。
注意
65 7
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
6-2-14-5
试点胶校正 3
(点胶头)
操作篇
6-2-14
A
8
9

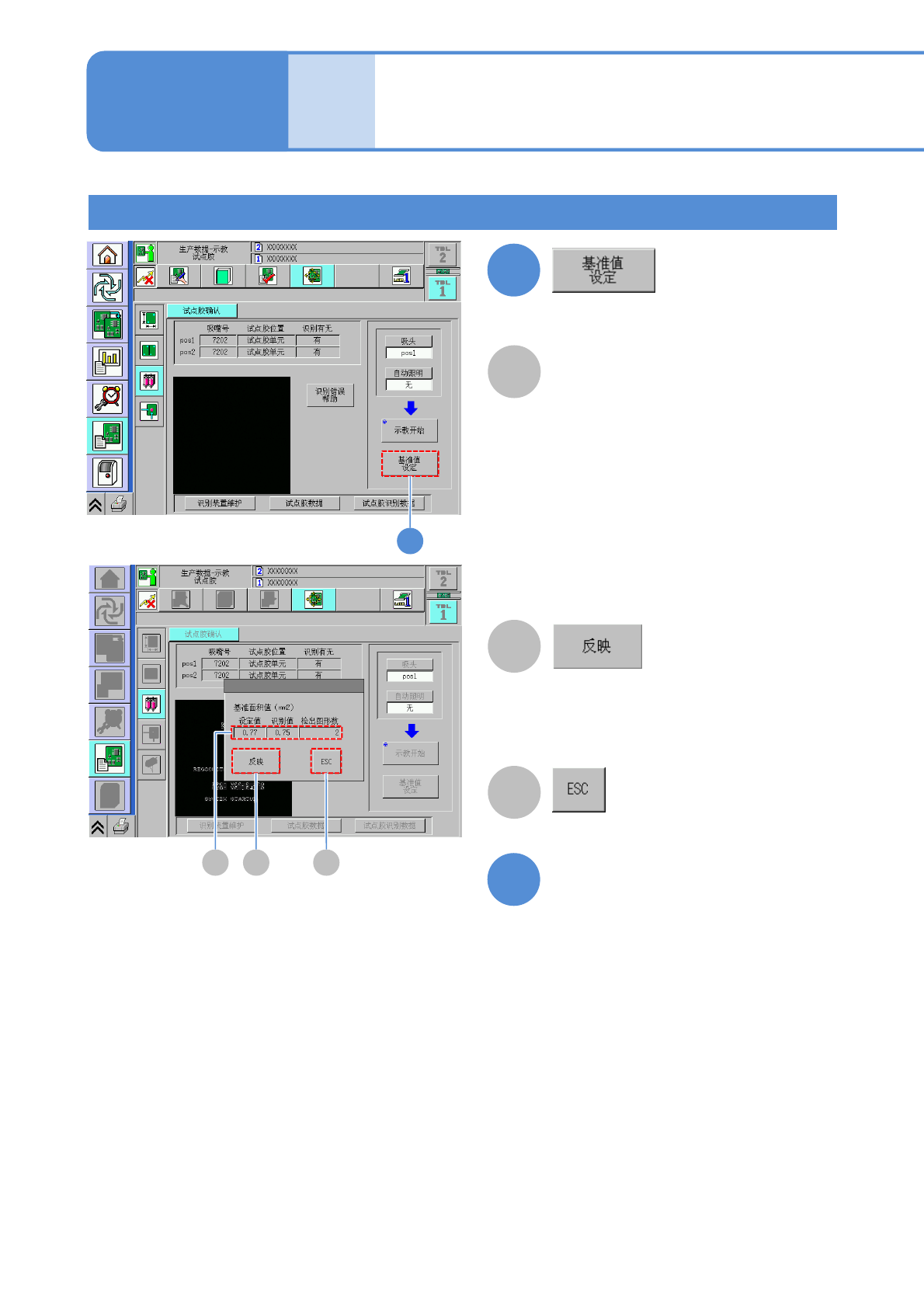

基准面积值(mm2)
显示试点胶识别数据的「基准面积值」的
数值。(单位: mm
2
)
识别值：
显示从试点胶识别的结果取得的「总面
积值」数值。
(识别结果不正常时，显示「---」)
检测出图案数：
显示检测出的粘着剂图案数。
(识别结果不正常时，显示「--」)
试点胶识别发生错误时，显示黄色。
●试点胶识别数据的「基准面积值」的数
值被更新为「总面积值」。（试点胶识别
发生错误时，无法反映）
(结束基准值设定画面)
移动至其他画面，结束试点胶校正
画面
基准面积值的确认
B
C
8
B CA
