NPM-D3 EJM6DC-MB-05O-02 5-3-1 -1 对锡膏检查的校正进行说明。 为了判定基板上是否有锡膏，在 NPM-DGS 对锡 膏颜色进行校正。锡膏颜色的校正 通过基板上锡膏的图像，使 用检查头摄像进行判定。 在 NPM-DGS 的「 2D 检查编辑器」，编辑检查后的生产数据。 ●在搭载检查头的 NPM-D3 ，只可以设定「软 件开关的设定」。 在 NPM-D3 主体或连接在检查 BOX 的素标、键盘 、监视器不能进行…
NPM-D3 EJM6DC-MB-05O-02
5-2-1
A B

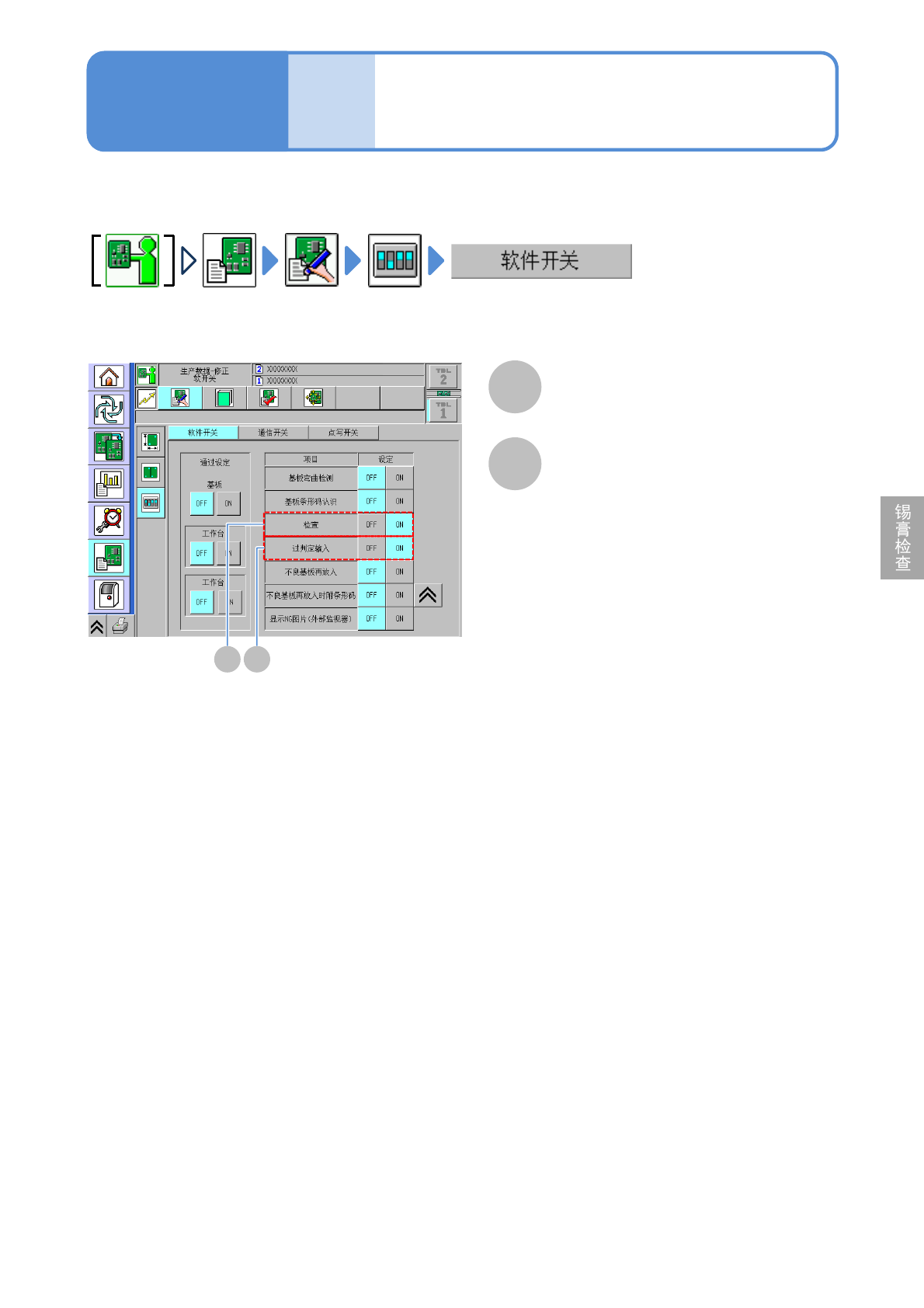

对通锡膏检查头的元件检查以及重新投入修理后基板所需要的参数设定进行说明。
A
把检查功能设定为有效。
检查
B
把过判定输入功能设定为有效。
过判定输入
生产
设定
软件开关的设定
操作篇
5-2-1
NPM-D3 EJM6DC-MB-05O-02
5-3-1-1
对锡膏检查的校正进行说明。
为了判定基板上是否有锡膏，在NPM-DGS对锡膏颜色进行校正。锡膏颜色的校正通过基板上锡膏的图像，使
用检查头摄像进行判定。
在NPM-DGS的「2D检查编辑器」，编辑检查后的生产数据。
●在搭载检查头的NPM-D3，只可以设定「软件开关的设定」。
在NPM-D3主体或连接在检查BOX的素标、键盘、监视器不能进行编辑。
生产数据
和校正
概要
操作篇
5-3-1
生产数据
(检查视野数据)编制
生产数据的读取
校正基板的摄像
通过2D检查编辑器设定
于NPM-DGS编制
于NPM-DGS编辑
在设备操作
■校正的流程
NPM-D3 EJM6DC-MB-05O-02
5-3-1-2
