NPM-D3 EJM6DC-MB-06O-02 指示灯值的偏移数据被初始化。 1 1 识别条件的确认和修改 B C D C B 项目名 设定值 各项目的贴装条件。 D A A 元件信息 ( → P.6-1-8) 修改画面上的数据 ●轻触画面，显示输入画面。 2 6-1-9 -2 识别速度 : ・ ( 自动 / 高速 / 中速 / 低速 ) 识别错误停止 : ・ (1 次 /3 次 ) 相机种类 : ・ (2D/3D/3D(Multi))…
NPM-D3 EJM6DC-MB-06O-02
数据
修改
各料架地址中所登录的元件的贴装条件数据，对其确认和修改方法进行说明。
C
B
D B C
项目名
设定值
各项目的贴装条件。
吸着、贴装、吸嘴条件的确认和修改
贴装条件数据的修改
D
切换设定条件
●
●
●
●
各项目的设定，请参阅[ NPM-DGS ]使用说明书。
注意
A
A
元件信息
(→P.6-1-6)
修改画面上的数据
●轻触画面，显示输入画面。
1
操作篇
6-1-9
●
6-1-9-1
只有在配置了多功能识别照相机的类
型2或类型3，且元件数据的‘厚度度
测量’设定‘进行’时显示。
NPM-D3 EJM6DC-MB-06O-02
指示灯值的偏移数据被初始化。
1
1

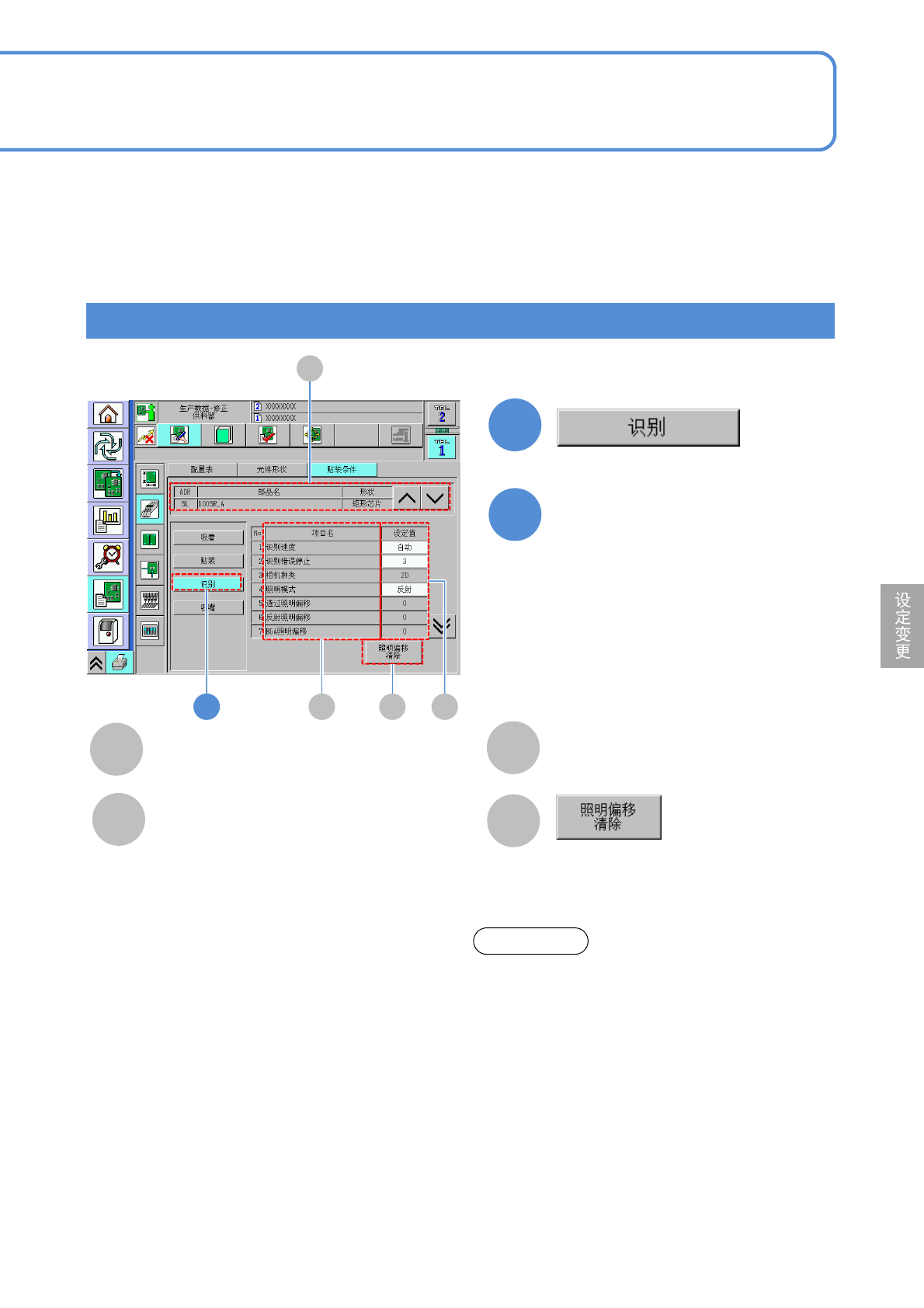

识别条件的确认和修改
B CD
C
B
项目名
设定值
各项目的贴装条件。
D
A
A
元件信息
(→ P.6-1-8)
修改画面上的数据
●轻触画面，显示输入画面。
2
6-1-9-2
识别速度:
・(自动/高速/中速/低速)
识别错误停止:
・(1次/3次)
相机种类:
・(2D/3D/3D(Multi))
照明模式:
・(透过/反射/BGA)
透过照明偏移:
・识别元件时的透过照明的偏移值
反射照明偏移:
・识别元件时的反射照明的偏移值
BGA照明偏移:
・识别元件时的BGA照明的偏移值
极性:
・元件极性的有无
元件周围附着物确认:
・当吸着2个元件时，即为识别错误。以此来防止剩余
元件掉落到基板上。
关于多功能识别照相机 [类型3 ] 的照明设定
1. 当反射照明亮灯时，不进行BGA的焊球高度检查。
2. BGA照明值将在内部自动转换。因此，在进行
BGA的焊球高度检查之际，有时会在识别画面上
显示与所设定值不同的值。
3.为了维持3D检查条件，识别系统有时会自动变更
照明值。
注意
NPM-D3 EJM6DC-MB-06O-02
数据
修改
对托盘信息的确认和修改方法进行说明。
B
CD E F G

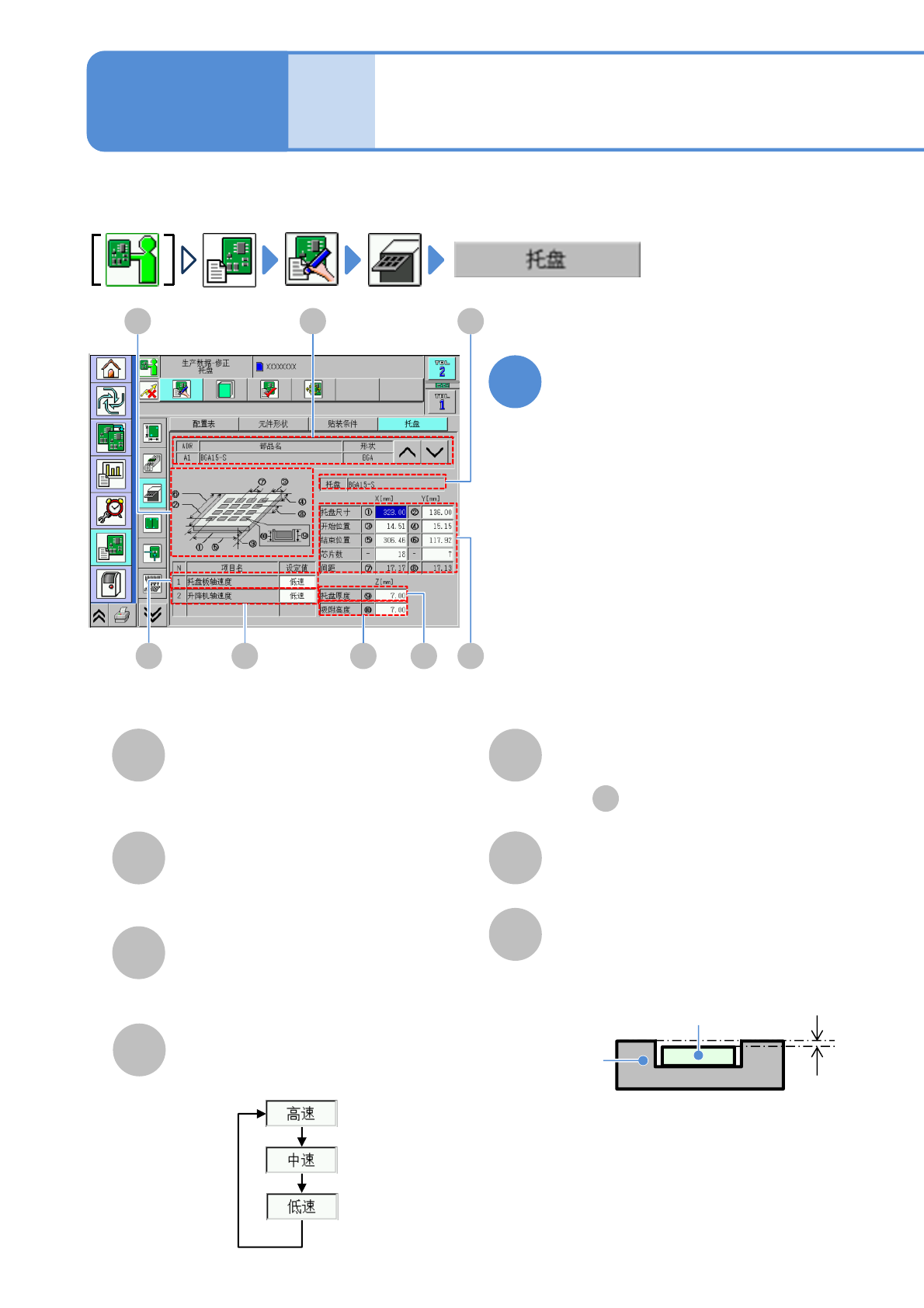

托盘数据的修改
(托盘料架)
AH
A
元件信息
(→P.6-1-8)
B
托盘
托盘名称。
C
基本信息
(→P.6-1-10-2)
选择托盘板轴的移动速度。
D
托盘板轴速度
E
升降机轴速度
选择升降机轴的移动速度。
●与 同样，选择设定值。
D
F
托盘厚度
G
吸着高度
托盘
电子元件
吸着的高度
输入吸着的高度。
修改画面上的数据
●轻触画面，显示输入画面。
1
操作篇
6-1-10
6-1-10-1
