NPM-D3 EJM6DC-MB-09O-02 规格 9-1-9 -3 支撑销的自动更换 2 ■ 支撑销 ( 自动更换用 ) 的配置位置条件 支撑销 ( 自动更换用 ) 和元件之间需要保 持下述尺寸以上的距离。 ( 单位： mm) ■ 支撑销 ( 自动更换用 ) 的配置范围 ( 靠基板外侧的尺寸 单位： mm) 基板 支撑销 ( 自动更换用 ) φ 15 28 φ 8( 基板必须没有缝隙 ) 可能有元件的区域 6 可配置范围不包括上…
NPM-D3 EJM6DC-MB-09O-02
9-1-9-2
■有关使用方面的注意点
1.对支撑销(自动更换用)请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销(自动
更换用)。
2.支撑销(自动更换用)使用磁铁。
可能对贴装的电子元件(电感等)有影响，请确认电子元件的规格和以下条件的磁通量密度，小心使用。
符号
部位
磁通量密度
A
基板上面
1.5 mT(15 G)
B
基板下 28 mm
6 mT(60 G)
C
支撑销(自动更换用)周围的支撑块上面
50 mT(500 G)
D
支撑销(自动更换用)下面和支撑块上面之间
500 mT(5000 G)
●磁通量密度(参考值)
设置状态
28 mm
基板
A
B
D
C
基板支撑块
(自动更换用)
符号
部位
磁通量密度
E
支撑销(自动更换用)下面
320 mT(3200 G)
单品状态
E
NPM-D3 EJM6DC-MB-09O-02
规格
9-1-9-3

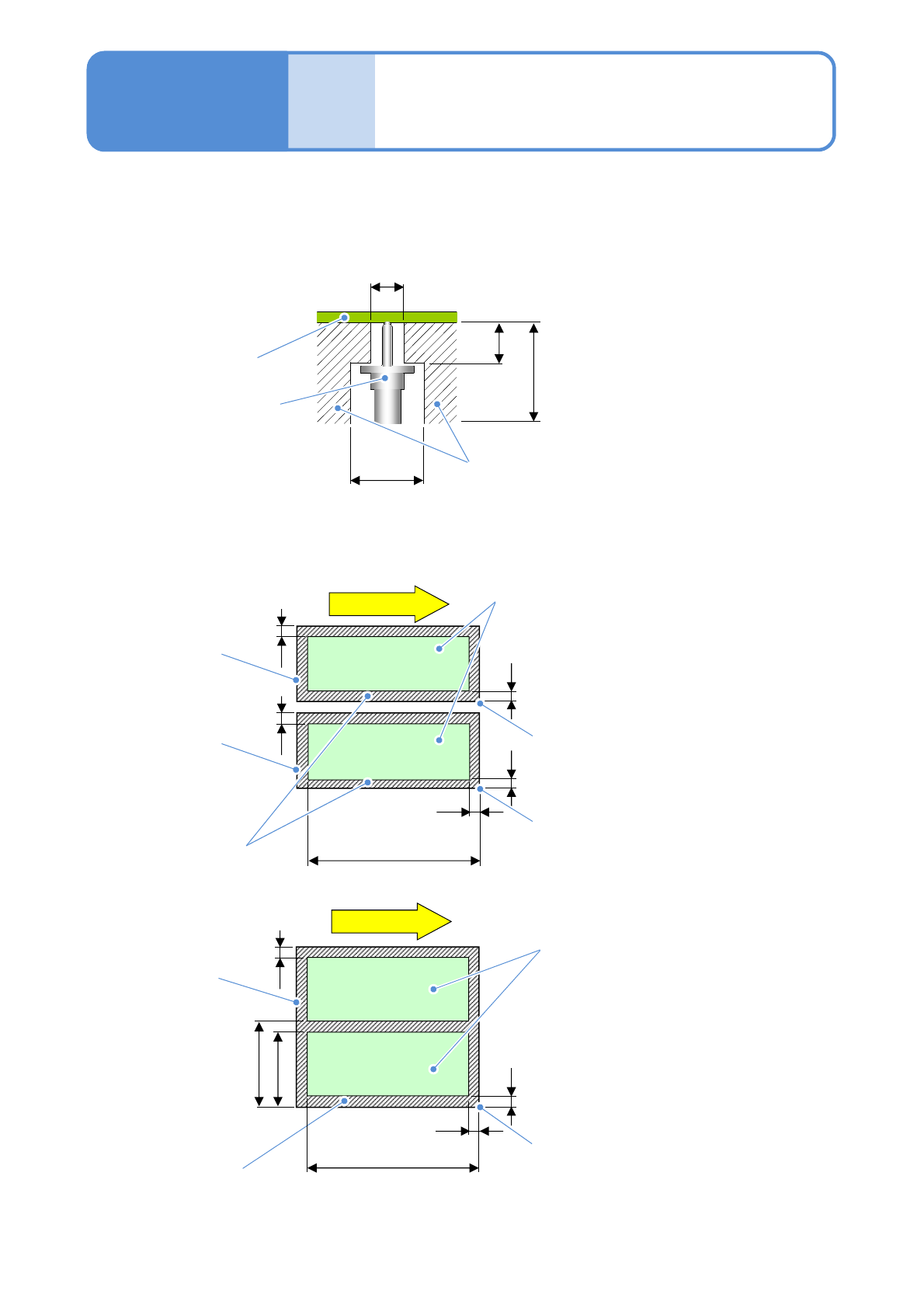

支撑销的自动更换 2
■支撑销(自动更换用)的配置位置条件
支撑销(自动更换用)和元件之间需要保持下述尺寸以上的距离。(单位：mm)
■支撑销(自动更换用)的配置范围(靠基板外侧的尺寸 单位：mm)
基板
支撑销(自动更换用)
φ15
28
φ8(基板必须没有缝隙)
可能有元件的区域
6
可配置范围不包括上图的外形线。
●双轨模式
●单轨模式
21
6
轨道2
轨道1
基板外形
不可配置支撑销的范围
基板外形
基板流向
可配置范围
基准
基准
21
2121
254 (短规格)
344 (长规格)
21
6
基板流向
基板外形
不可配置支撑销的范围
可配置支撑销的范围
基准
21
296
315
254 (短规格)
344 (长规格)
操作篇
9-1-9
NPM-D3 EJM6DC-MB-09O-02
9-1-9-4
