NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-15
传送带原点偏移量的确认
宽度调整轴
传送带宽度的偏移值。
A
A

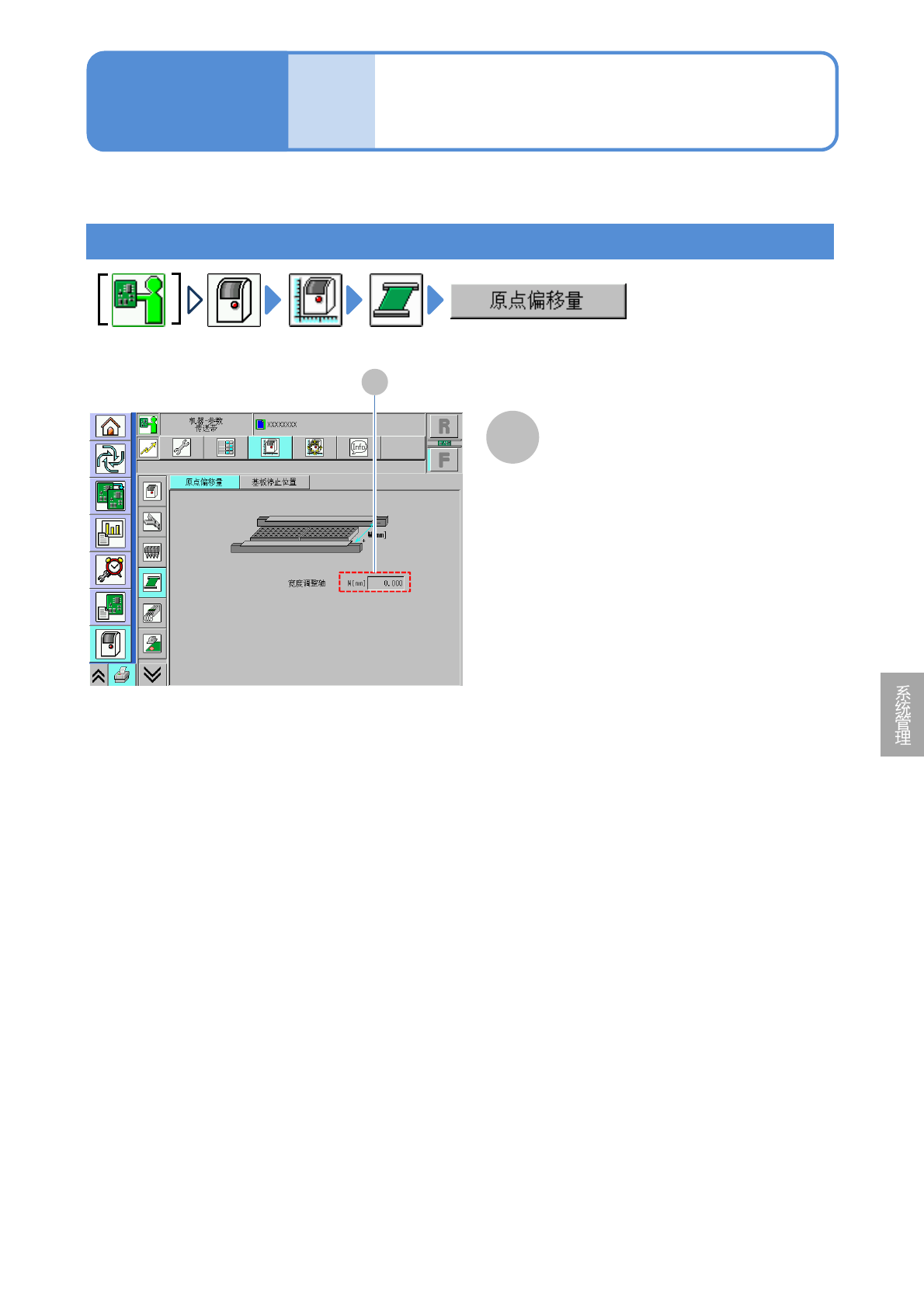

确认原点偏移值
确认传送带的原点补偿值(校准的结果)。
●使用双轨传送带时，事先选择轨道。
7-3-15
NPM-D3 EJM6DC-MB-07O-02
机器参数
贴装头照相机偏移量的确认
倍率 X[mm/pix]/Y[mm/pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值 X[mm]/Y[mm]/ θ[°]
通过识别照相机进行识别时，移动位置
的补正值。
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
确认照明亮度
A
A
A
A
B
B
照明的亮度偏移值
照明
种类
颜色 说明
同轴
照明
粉红色
同轴照明
・亮度偏移值
・亮度增益值
高角度
照明
红色
高角度照明
・亮度偏移值
・亮度增益值
中角度
照明
褐色
中角度照明
・亮度偏移值
・亮度增益值
低角度
照明
橙色
低角度照明
・亮度偏移值
・亮度增益值
