NPM-D3 EJM6DC-MB-04O-02 4-1-1 -2
NPM-D3 EJM6DC-MB-04O-02
概要
4-1-1-1
通过搭载2D检查头(以下称为检查头)，则可对生产基板进行各种检查。
●通过生产数据，可以进行元件检查或者锡膏检查(→P.5-1-2)。
特征
操作篇
4-1-1
主要特征
●在搭载检查头的NPM-D3的上游侧，可以检查贴装元件 (芯片类等) 的有无、偏位、正反面颠倒、极性等，
从而防止不良基板流出。
●在搭载检查头的NPM-D3，可以进行贴装前元件 (密封盒、BGA等)的异物检查，
(→P.4-5-1)，从而防止不良基板流出。
●在元件的有无检查中，检测出不良等情况时，可以在过判定输入画面目视不良部位，且可变更检查结果确
认不良元件的位置。
有不良情况时，可在下游侧不进行贴装，从而防止元件的浪费。
●从检查传送带取出不良基板，修理后再投入传送带，然后再传入进行检查和贴装，
可以确保生产线内基板的质量。
(再投入／检查排出传送带，请客户准备)
●因为能以吸嘴、料架为单位收集检查结果，可更容易找出不良原因、采取对策。
限制条件
1)不良基板：通过检查头判定为不良的基板或者被操作员判定为不良的基板。
2)不良元件：通过检查头判定为不良的元件或不良贴装状态，或者被操作员判定为不良的元件或不良贴装状态。
●元件检查用的检查头，只搭载于NPM-D3的前侧。
●在进行检查和贴装动作的NPM-D3，在DGS最优化时的「实装模式」可使用[交替]，不能使用「独立」、
「交替（前轨道用）」、「交替（后轨道用）」。
NPM-D3 EJM6DC-MB-04O-02
4-1-1-2
NPM-D3 EJM6DC-MB-04O-02
4-1-2-1
概要
对搭载检查头(元件检查)的NPM-D3系统的标准构成进行说明。

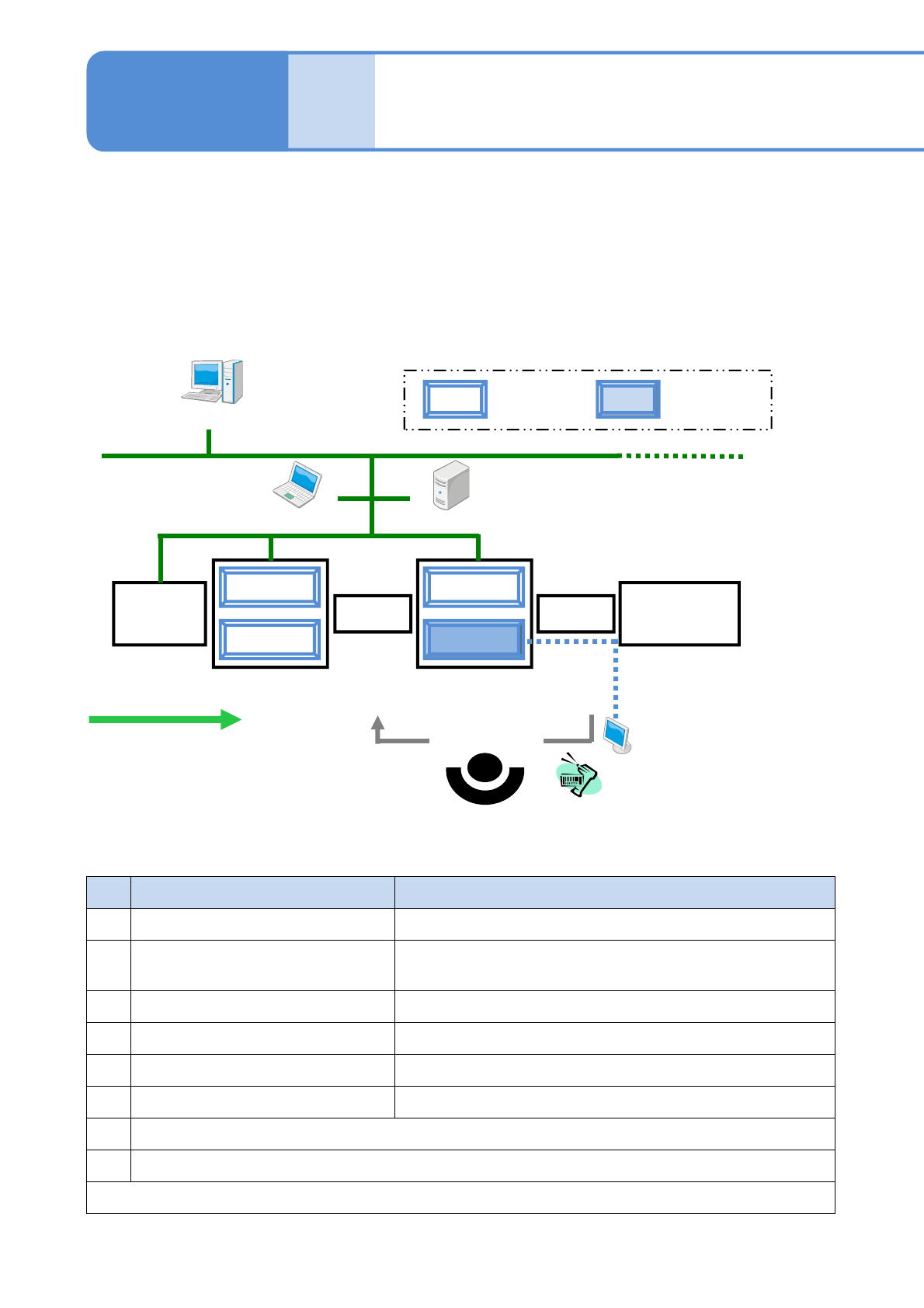

系统构成
操作篇
4-1-2
■类型1
把再投入传送带设置在配备有检查头(元件检查)的设备之前，或者把检查排出传送带设置在装备有检查头(元件
检查)的设备之后。
●再投入传送带：再次投入修理后的基板。
●检查排出传送带：发生元件检查不良现象时，进行部位的确认、基板修理、再投入的登录作业。
NPM-D3
网版印刷机 回流焊
NPM-D3
再投入
传送带
检查排出
传送带
条形码扫描器
(基板的再投入)
选购件显示器
LWS LNB
(基板流向)
DGS
贴装头
检查头
(元件检查)
■主要周边设备的说明 (以后，以该表词语作为简称使用)
No.
名称 说明
1 DGS (Data Generation System)
进行生产数据的新建编制和编辑。
2 LNB (Line Network Box)
保存从NPM-D3获得的生产信息。
(检查结果信息等)
3 LWS (Line Work Station)
进行生产中的检查数据的编辑和调谐。
4
选购件显示器
*1)
显示需要修理的不良部位，支援修理作业。
5
条形码扫描器
*2)
不良基板修理后，从再投入传送带传入时读取条形码。
6
再投入／检查排出传送带
*1)
进行修理基板的再投入／不良基板的取出。
*1)
请客户准备的机器
*2)
NPM-D3标准选项机器 (只限有线类型可使用)
修理后基板的再投入的运作时，需要上述4、5、6的机器。(→P.4-5)
