NPM-D3 EJM6DC-MB-06O-02 6-1-15 -4 多点坐标的设定 从「点胶条件」画面 ( → P.6-1-15- 1 ) 只限有多点点胶数据时的情况 A B A 坐标点数 显示该元件列表的多点点胶点数。 B No 从 1 按顺序显示。 C X[mm] 显示点胶坐标 X 。 D Y[mm] 显示点胶坐标 Y 。 E A[ ° ] 显示点胶坐标 θ 。 C D E
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-15-3
A B C
E D
Z
点胶高度
点胶下降速度
第1段
吐出开始
点胶时在下死点的
待机时间
点胶上升速度
第2段 b
点胶时在上升后的
待机时间
点胶上升速度
第1段
时间
基板上面
a
d
e
点胶下降速度
第2段 c
A
点胶高度(mm)
显示开始吐出时从基板上面至吸嘴尖端
为止的高度。
B
点胶上升速度2
显示点胶上升速度(第2段)。
C
点胶下降速度2
显示点胶下降速度(第2段)。
D
等待时间1(s)
显示点胶时的下死点的待机时间。
E
等待时间2(s)
显示点胶时的上升后的待机时间。

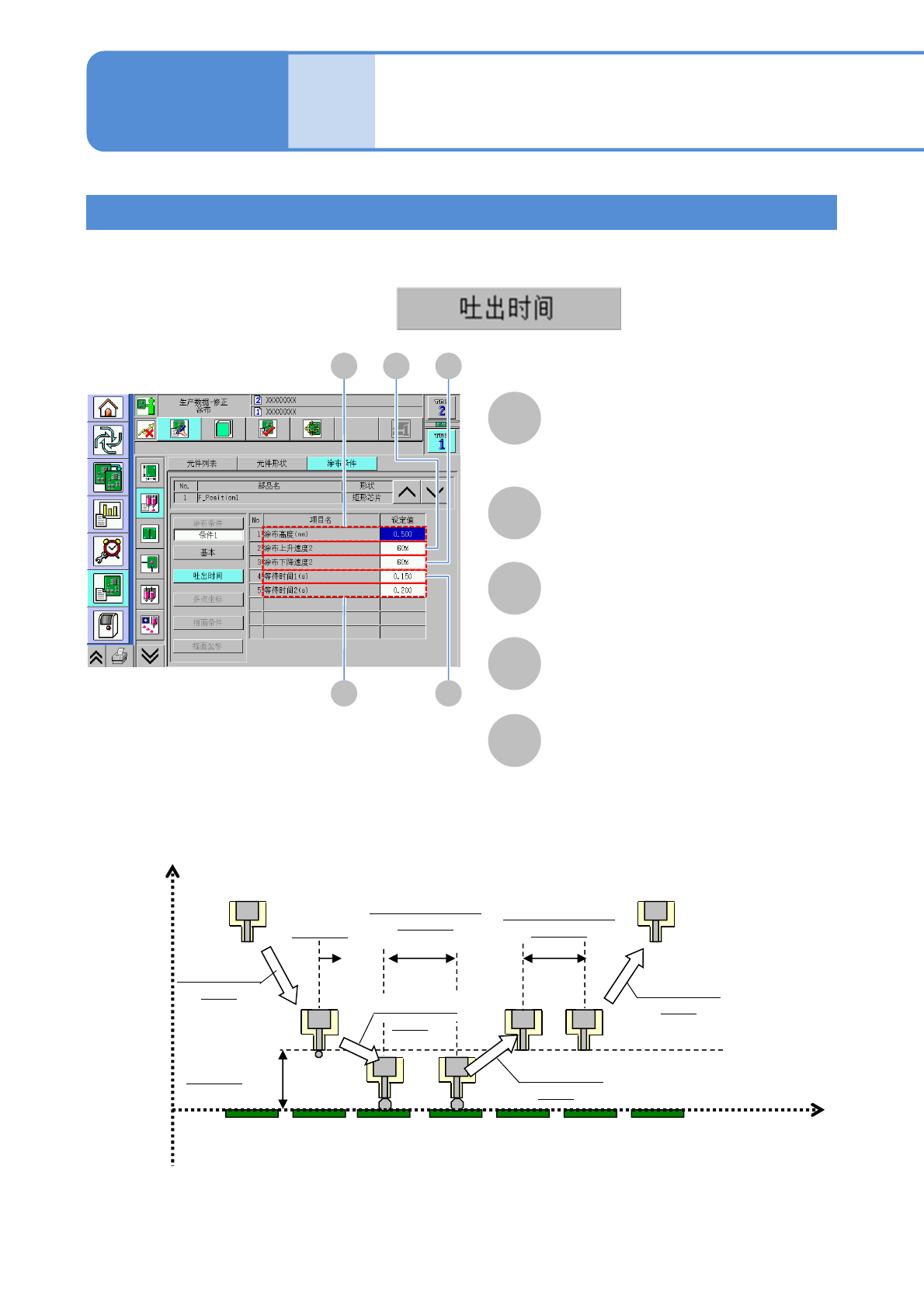

吐出时机条件的设定
从「点胶条件」画面(→P.6-1-15-1)
只限吐出时机控制为「有」时的情况
操作篇
6-1-15
点胶条件数据的修改 2
(点胶头)
NPM-D3 EJM6DC-MB-06O-02
6-1-15-4

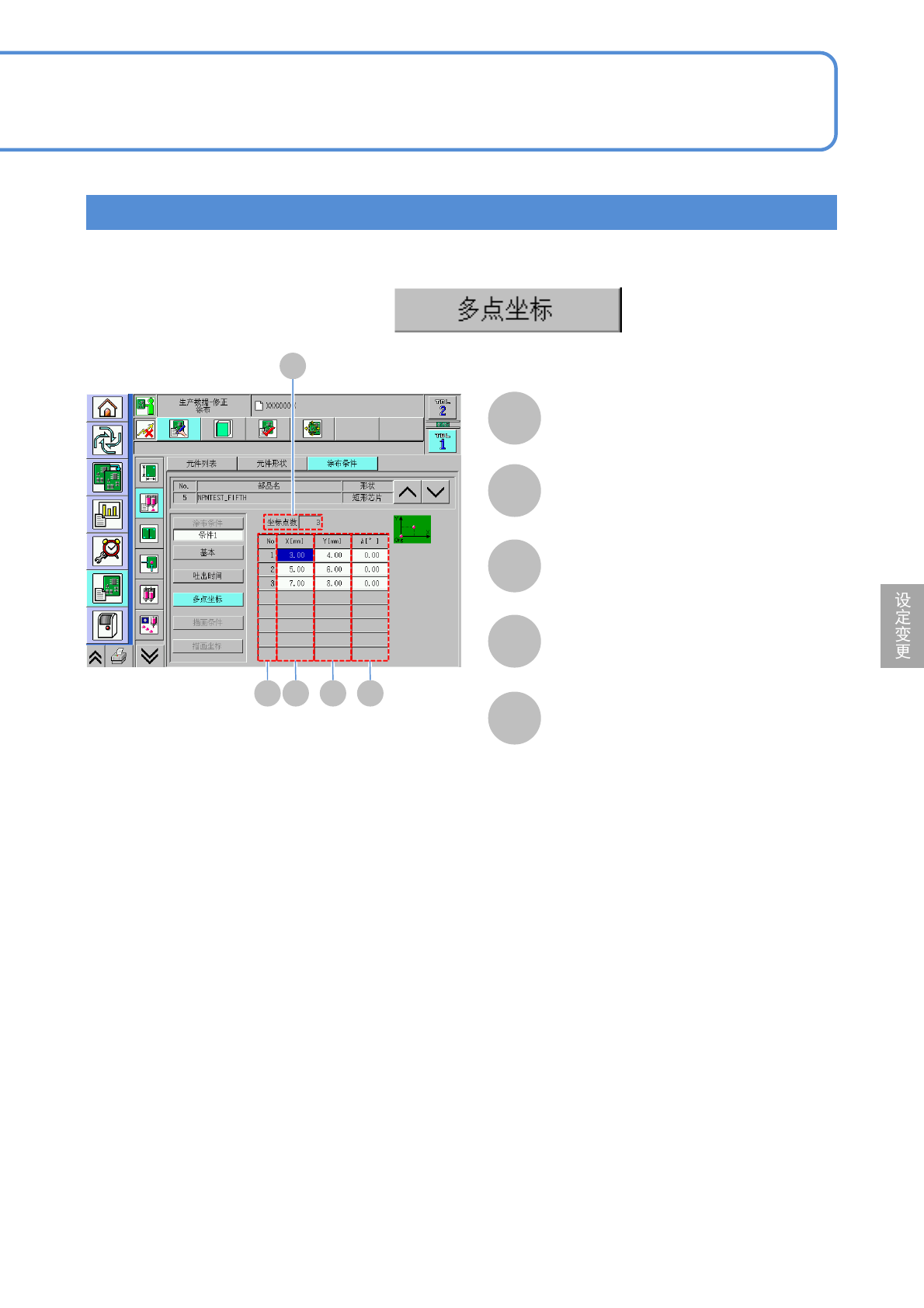

多点坐标的设定
从「点胶条件」画面(→P.6-1-15-1)
只限有多点点胶数据时的情况
A
B
A
坐标点数
显示该元件列表的多点点胶点数。
B
No
从1按顺序显示。
C
X[mm]
显示点胶坐标X。
D
Y[mm]
显示点胶坐标Y。
E
A[°]
显示点胶坐标θ。
C D E
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-15-5

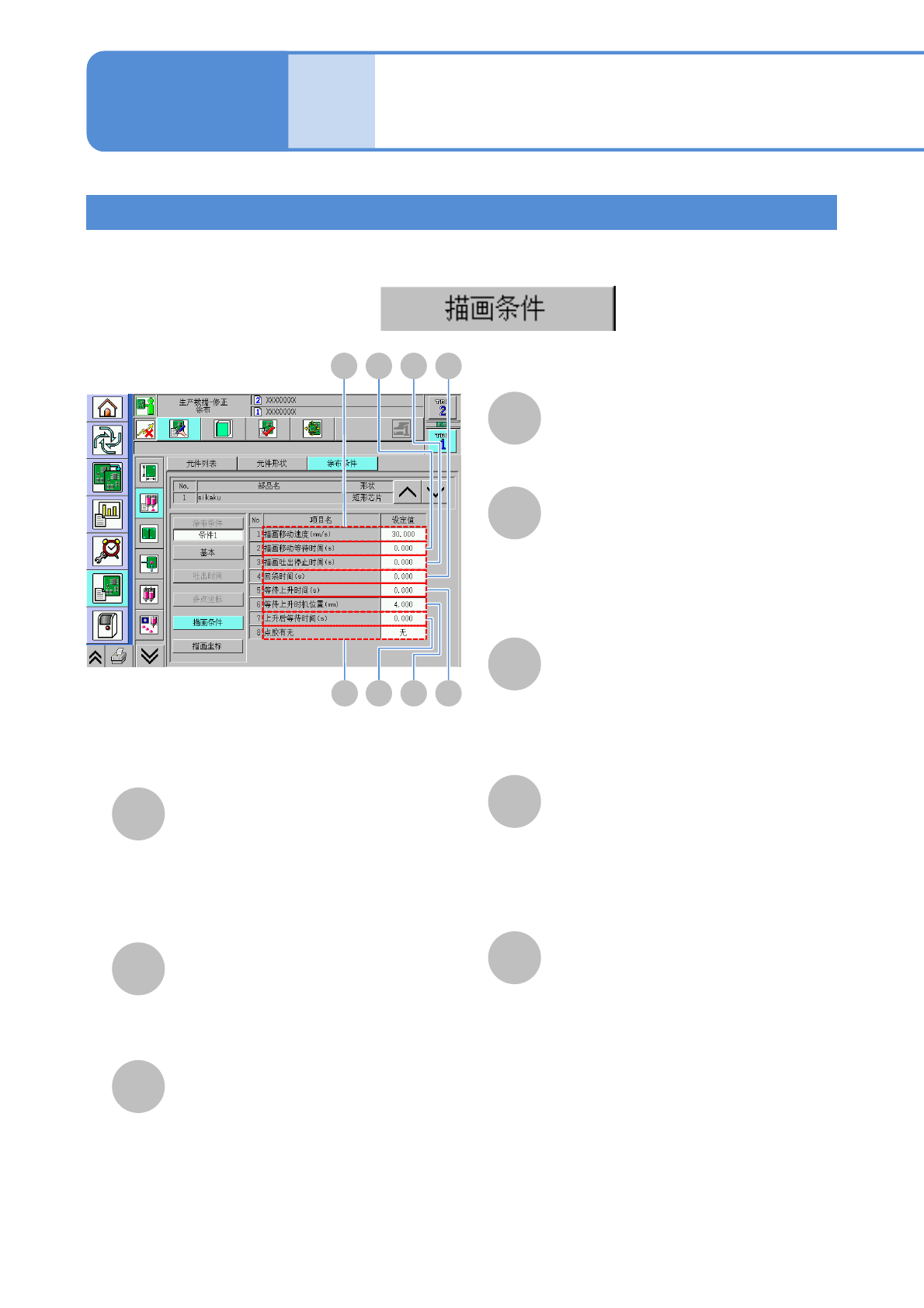

描绘条件的设定
从「点胶条件」画面(→P.6-1-15-1)
只限有描绘数据时的情况
A C D
E
A
描画移动速度(mm/s)
B
描画移动等待时间(s)
设定待机时间(XY单元移动后，从吸嘴下
降起、吸嘴下降且XY移动为止的时间)。
●设定值：0.00 ～ 9.99
●描绘开始点的点胶形状不稳定等情况
时进行设定。
C
描画吐出停止时间(s)
设定描绘吐出停止时间(描绘方向切换时
的吐出动作停止时间)。
●设定值：0.00 ～ 9.99
●描绘方向切换时，点胶量变多时等情
况进行设定。
D
回袋时间(s)
设定回袋时间(描绘动作结束时，吸嘴反
方向旋转将材料送回吸嘴的时间)。
●设定值：0.00 ～ 9.99
●描绘结束时描绘形状不稳定等情况时
进行设定。
E
等待上升时间(s)
设定上升待机时间(描绘后吸嘴上升为止
的时间)。
●设定值：0.00 ～ 9.99
●描绘结束时描绘形状不稳定等情况时
进行设定。(Sack Back时间后的时间)
B
FGH
F
等待上升时机位置(mm)
设定上升待机位置(描绘动作结束，移动
至下一描绘动作时的吸嘴上升位置)。
●设定值：2.500 ～ 25.000
●可以设定点胶条件的「点胶头上升位
置」设定值以下。
G
上升后等待时间(s)
设定上升待机时间(描绘动作后，吸嘴上
升以便进行下一个描绘动作所需的XY单
元开始移动为止的时间)。
●设定值：0.00 ～ 9.99
H
试点胶有无
显示描绘动作前有无试点胶。
操作篇
6-1-15
●设定值：0.01 ～ 99.99
点胶条件数据的修改 3
(点胶头)
