NPM-D3 EJM6DC-MB-06O-02 6-1-1 -2
NPM-D3 EJM6DC-MB-06O-02
数据
修改
操作篇
6-1-1
对有关生产的数据进行确认和修改。
●参数的详细内容 (→『NPM-DGS』使用说明书 5章 PCB 编辑)
如果在LNB连接状态下修改数据，会自动上传到LNB。
数据修改的概要
6-1-1-1
NPM-D3 EJM6DC-MB-06O-02
6-1-1-2
NPM-D3 EJM6DC-MB-06O-02
数据
修改
A
原点偏移量
D
B
C
正面贴装完元件的最大高度。
反面贴装高度
不良基板标记
光标移动到需要修改项目
●轻触画面，显示输入画面。
输入贴装坐标、基板识别坐标、不良标
记坐标所有原点位置的补正值。
反面贴装完元件的最大高度。
贴装元件高度
1

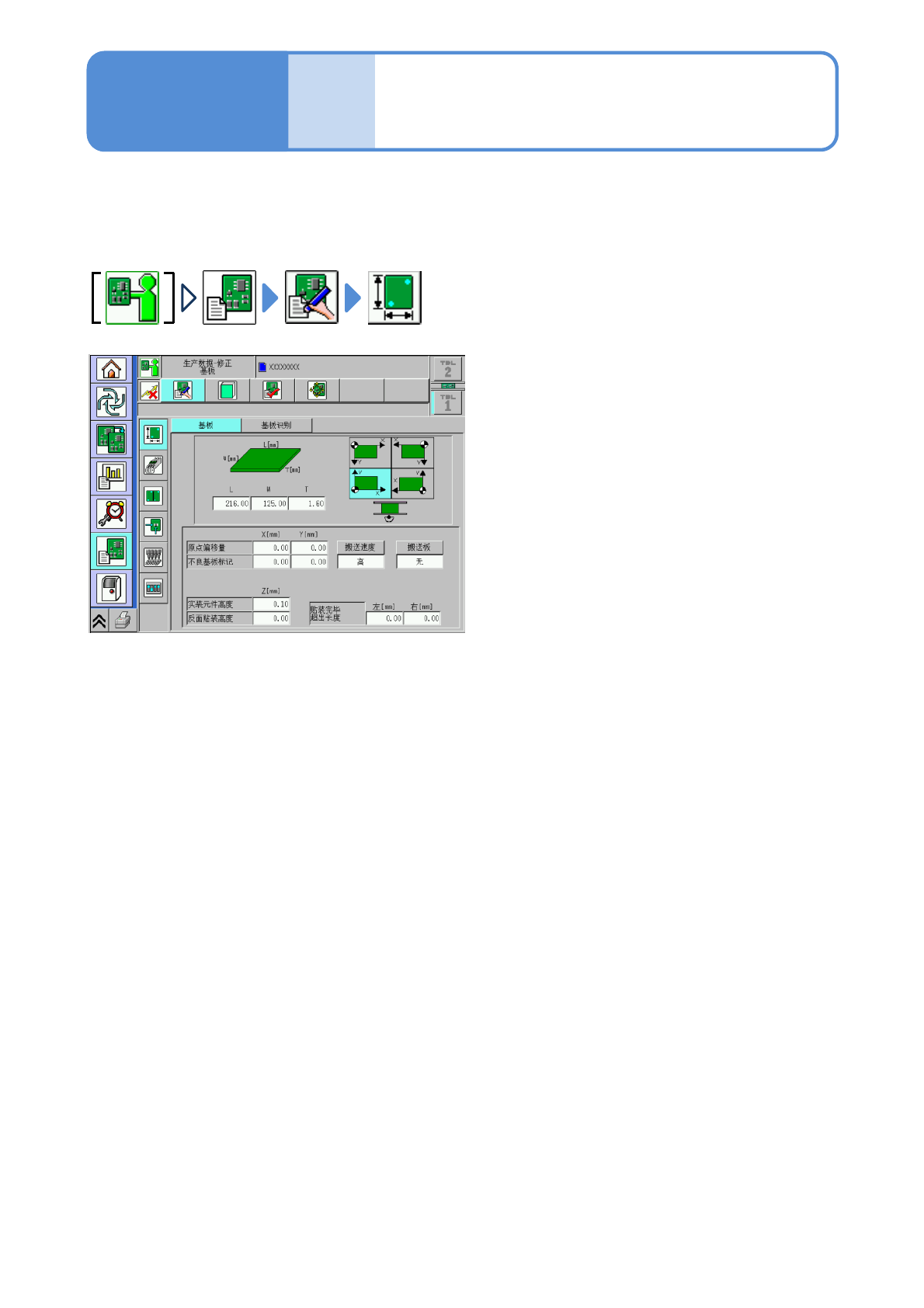

基板数据的编辑
对基板数据的确认、修改进行说明。
E
基板尺寸
输入基板尺寸。
●右前基准
●左前基准
●右后基准
●左后基准
F
坐标基准
选择基板的坐标基准。
操作篇
6-1-2
D C
A
B
G HE
J
F
I
6-1-2-1
注意
关于基板的宽度尺寸，有时可以输入比设备
基板规格的最大尺寸稍大的值。这是为了应
对客户的基板尺寸的不均而设定的充裕值，
因此可输入设备机构的宽度方向上的最大值。
但是，超出基板规格的最大尺寸的基板，不
在保证对象范围内。
不良标记的坐标。
●当在这个坐标上发现标记时，则将基
板判断为不良基板，并不进行贴装。
●需要修改时，将软件开关的“不良基
板标记检测”设为“ON”。
(→P.6-1-20)
