NPM-D3 EJM6DC-MB-06O-02 6-1-21 -6 J K L M L 中心计测 进行每个吸嘴的中心计测 ( 旋转中心和偏 芯 ) ，显示生产中的补正的有无。 台座宽度 X ／ Y 吸嘴台座的 X ／ Y 方向的宽度。 ●单位： mm 。 ■吸嘴信息 的一览表 C 固定表示信息 按左右滚动键，可变更显示信息 A D F H E G I M
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-21-5
A
B

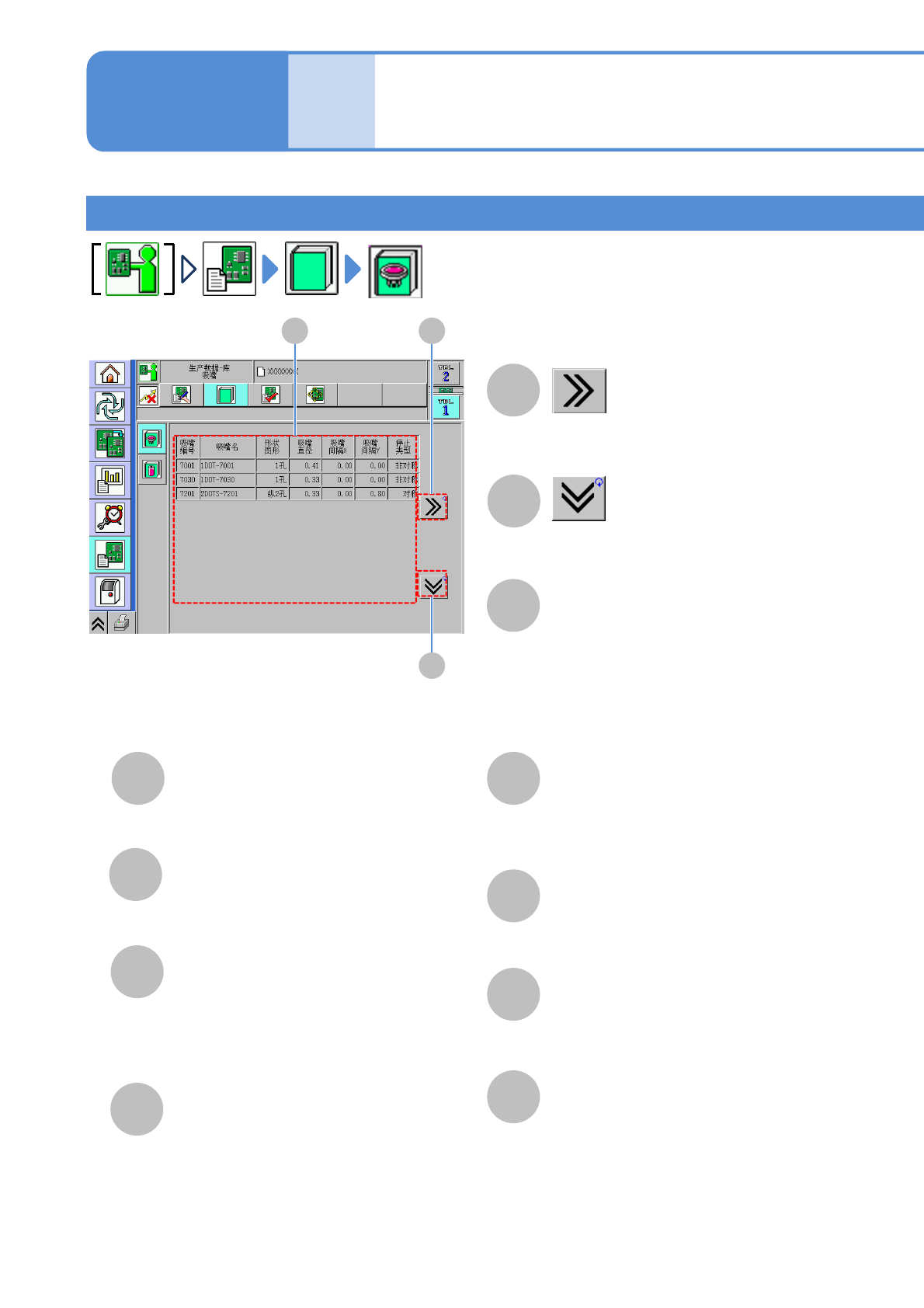

程序库的确认 3
吸嘴程序库(点胶头)
H
吸嘴间隔X／Y
F
G
吸嘴直径
形状图形
C
E
吸嘴信息
(→P.6-1-21-5、-6)
吸嘴名
吸嘴的X／Y方向的孔间隔。
●单位:mm。
吸嘴的孔直径。
●单位：mm。
从吸嘴上面所看到的形状。
●单位:mm。
A
B
显示前后画面。
(往右滚动一览表。)
D
吸嘴编号
I
停止类型
操作篇
6-1-21
J
停止直径
吸嘴的挡块类型。
K
停止间隔X／Y
挡块的X／Y方向的间隔。
●单位:mm。
C
NPM-D3 EJM6DC-MB-06O-02
6-1-21-6
J
K
L
M
L
中心计测
进行每个吸嘴的中心计测(旋转中心和偏
芯)，显示生产中的补正的有无。
台座宽度X／Y
吸嘴台座的X／Y方向的宽度。
●单位：mm。
■吸嘴信息 的一览表
C
固定表示信息
按左右滚动键，可变更显示信息
A
D F H
E G I
M
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-21-7
程序库的确认 4
A
粘着剂名称
温度(℃)
B
颜色
C
粘着剂程序库(点胶头)
A
温调器温度。
粘着剂的颜色。
操作篇
6-1-21
B C
