NPM-D3通过实装模式的组合，可以对应客户的多样化生产形态。
生产线

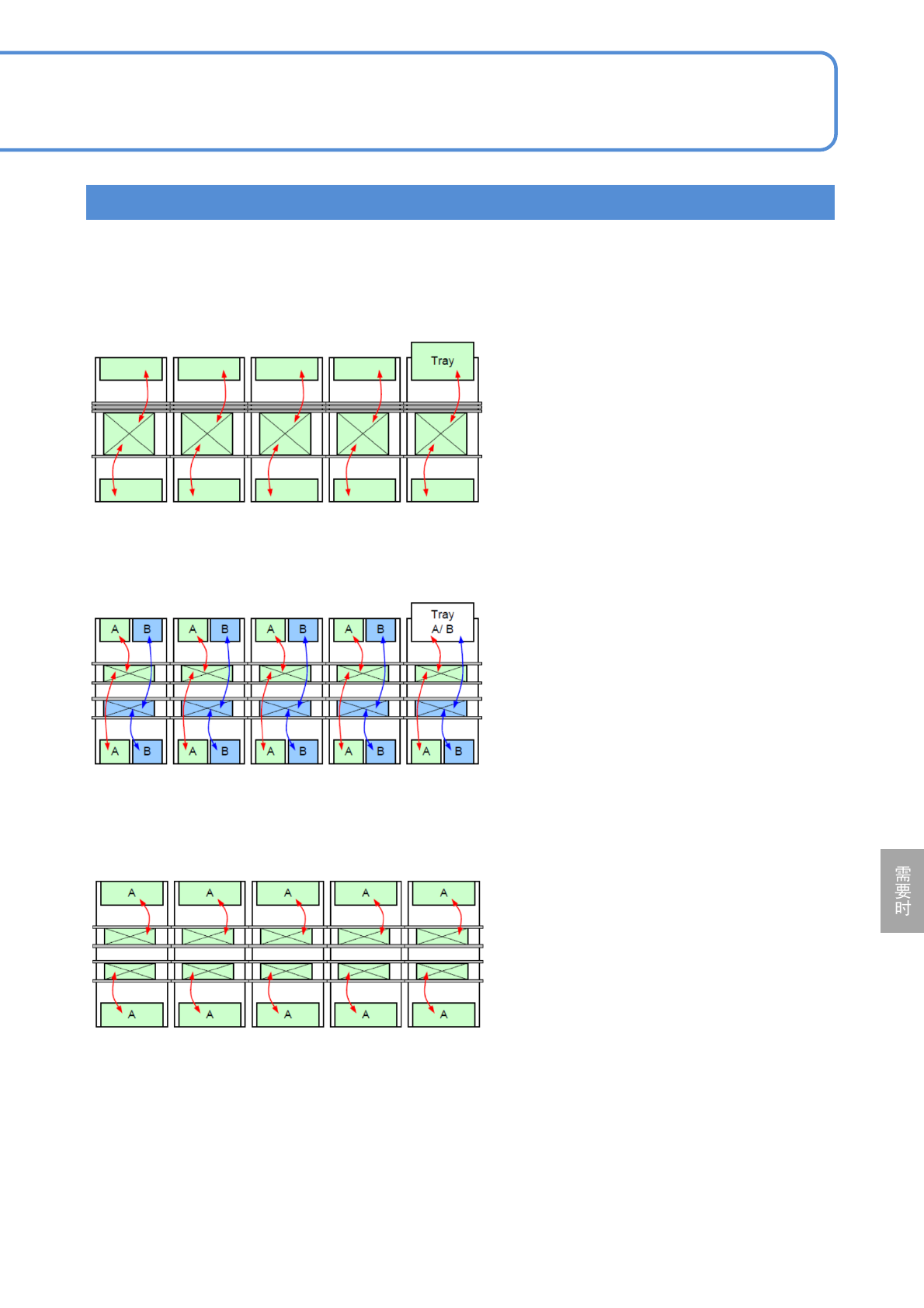

■大型基板贴装生产线
交替实装模式(单轨)
●对应不可进行双轨传送的大型基板。
■高效率贴装生产线
交替实装模式
●将基板传送损失减少到最低。
●配置最少数量料架来实现高效率生产。
■最高速贴装生产线
独立实装模式
●实现同一基板的最高速贴装。
NPM-D3 EJM6DC-MB-09O-02
规格
实装模式 2
9-1-10-3
生产线

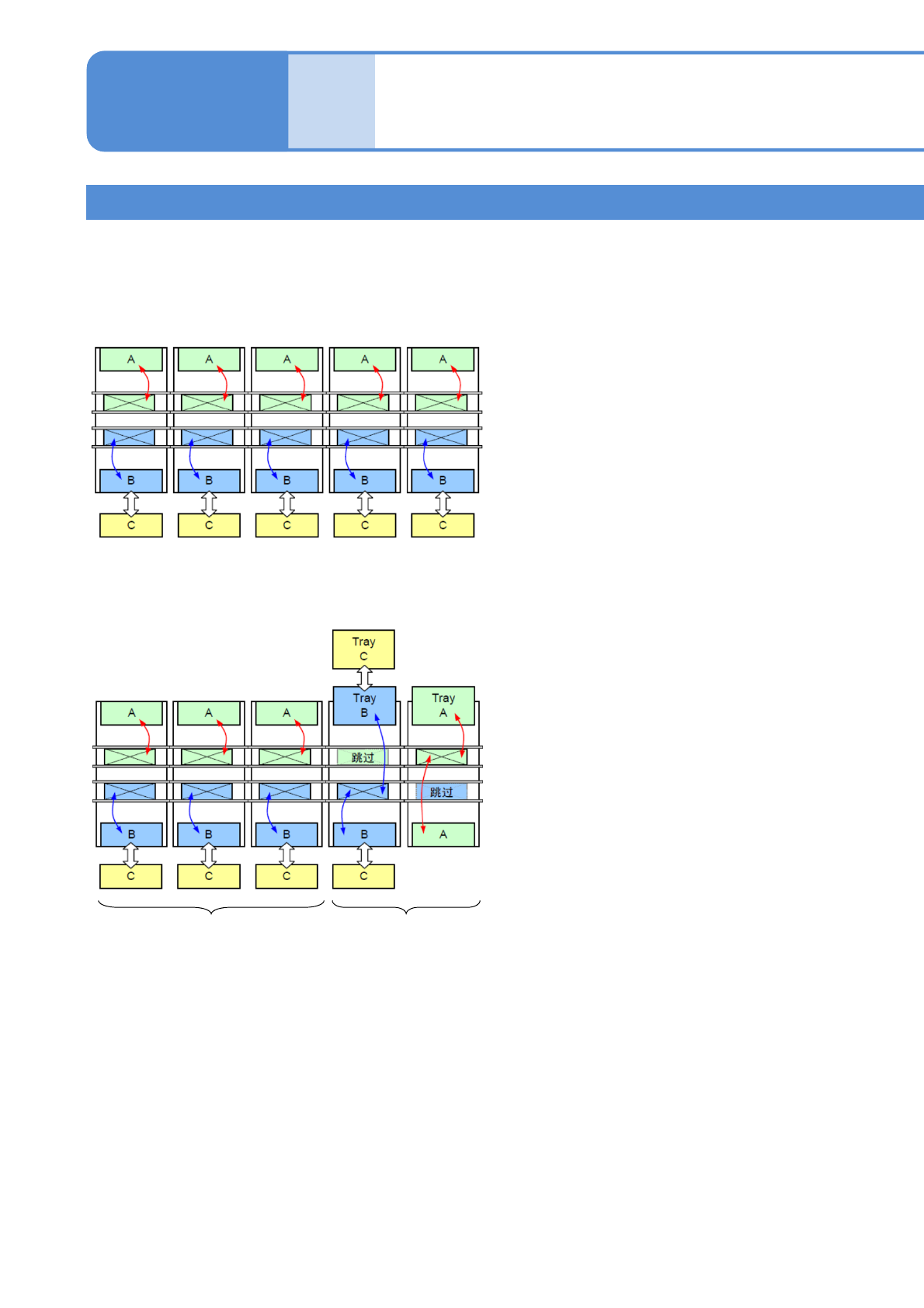

■无需停机的机种切换生产线
独立实装模式
●在一侧的轨道进行生产的同时、在另一侧
轨道可以进行机种切换。(独立机种切换)
独立实装模式 + 交替(前/后)实装模式
独立实装模式 交替(前/后)实装模式
操作篇
9-1-10
NPM-D3 EJM6DC-MB-09O-02
9-1-10-4

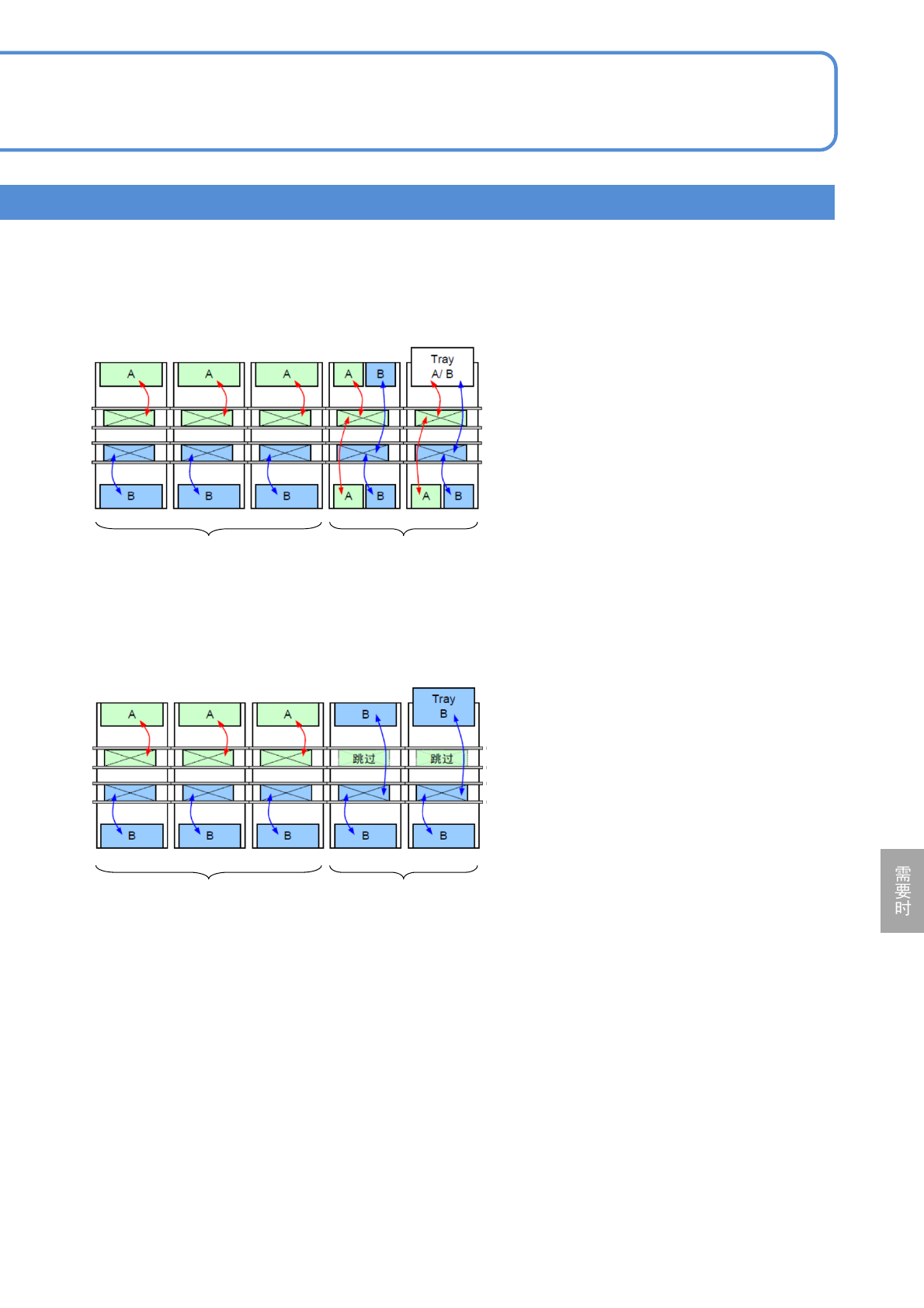

■高速、高效率贴装生产线
独立实装模式 + 交替实装模式
●这是利用独立贴装和交替贴装的优点而组
成的生产线构成。
●芯片元件可以进行更高速贴装、异型元件
和托盘元件可以进行更高效率的贴装。
■不平衡的基板贴装生产线
独立实装模式 + 交替(前)实装模式
独立实装模式 交替实装模式
独立实装模式 交替(前)实装模式
●前侧和后侧的生产不能保持平衡的情况时、
可以按照左图进行对应。
例)
基板A :
贴装点数300点(只有芯片元件)
基板B :
贴装点数600点(芯片元件 + 异型元件)
