NPM-D3 EJM6DC-MB-02O-0 2 个别 准备 吸嘴的更换 4 2-5-2 -7 操作篇 2-5-2 吸嘴 2D 代码识别 A B C D E F 1 2 实施吸嘴 2D 代码的识别，并且在画面上显示 2D 代码的结果。 可通过此功能来防止吸嘴的误设置。 在开始自动运转时，通过对吸嘴 2D 条形码进行识别，可检 测吸嘴的误设置。 [2D 代码识别 ] 、 [ 读取值 ] 按钮只有在选购件设 定 ( → P.7-1-1) 的…
NPM-D3 EJM6DC-MB-02O-02
2-5-2-6

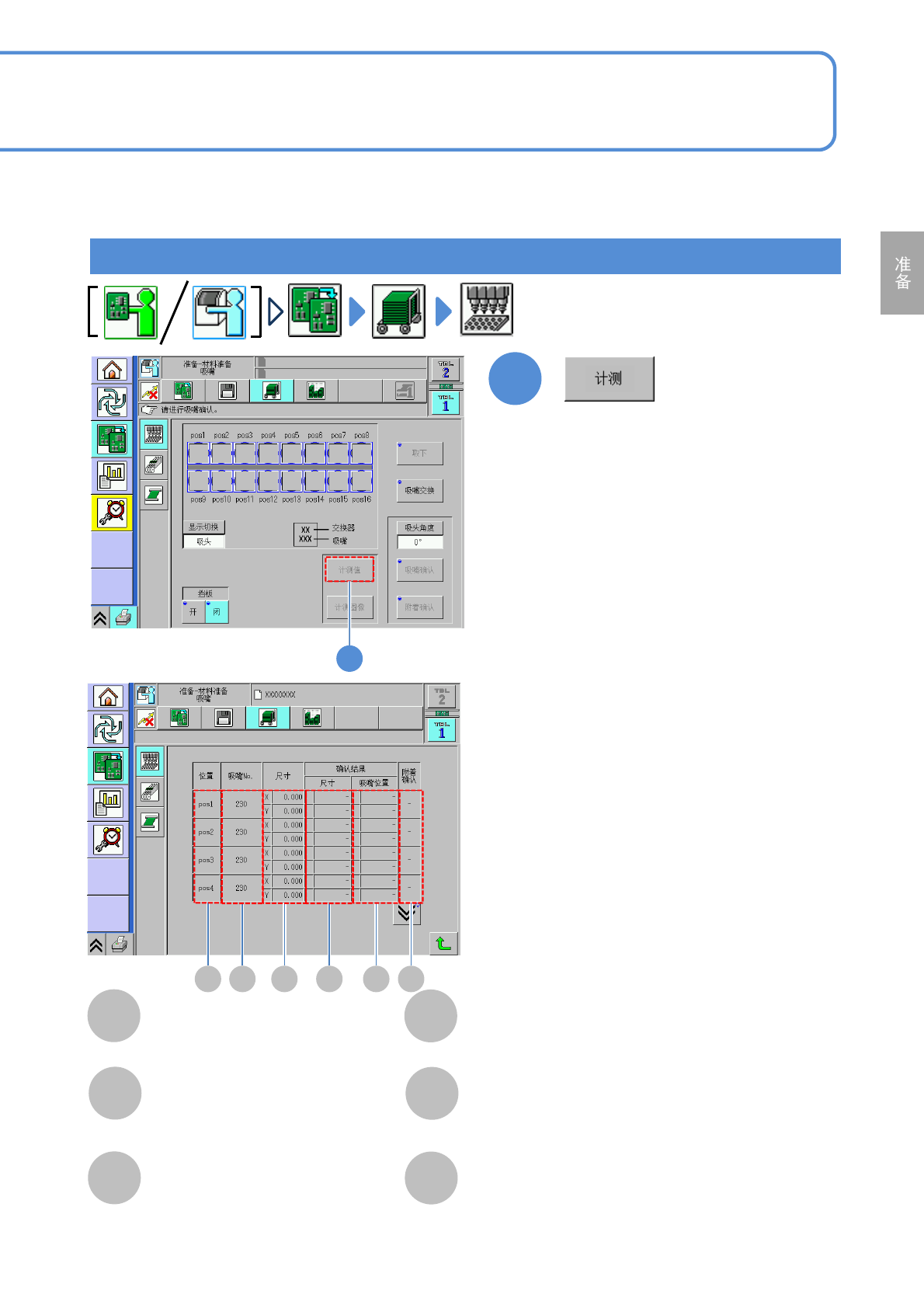

吸嘴安装(计测图像)画面
1
A
1
A
显示进行吸嘴确认和吸着确认时所计测到的数值。
以下画面以12吸嘴贴装头为例子进行说明，轻量16吸嘴贴装头、8吸嘴贴装头、2吸嘴贴装头也是同样顺序。
B C D E F
B
C
D
E
F
吸嘴的位置
<计测值> 画面
位置
吸嘴的编号
吸嘴No
吸嘴的尺寸 单位为mm
尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴尺寸
单位为mm
确认结果 尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴位置偏移量
单位为mm
确认结果 吸嘴位置X、吸嘴位置Y
OK: 无附着物
NG: 有附着物
―: 未计测
附着确认
NPM-D3 EJM6DC-MB-02O-02
个别
准备
吸嘴的更换 4
2-5-2-7
操作篇
2-5-2
吸嘴2D代码识别
A B C D E F
1
2
实施吸嘴2D 代码的识别，并且在画面上显示2D 代码的结果。
可通过此功能来防止吸嘴的误设置。在开始自动运转时，通过对吸嘴2D条形码进行识别，可检测吸嘴的误设置。
[2D代码识别]、[读取值]按钮只有在选购件设定(→P.7-1-1)的“吸嘴2D代码识别”被设为ON时显示。
以下画面以12吸嘴贴装头为例子进行说明，轻量16吸嘴贴装头、8吸嘴贴装头、2吸嘴贴装头也是同样顺序。
1
<2D代码识别结果>画面
(将吸嘴全部都返还到交换器上，并对交
换器上不存在的吸嘴2D代码全部都进行
识别)
2
(显示2D代码的识别结果)
A
吸嘴交换器编号
交换器
B
生产数据的吸嘴编号
吸嘴名称 生产数据
C
通过条形码读取的吸嘴序号
‘---’:
未计测
读取失败
黄框:
与生产数据的吸嘴编号不同
吸嘴名称 条形码
NPM-D3 EJM6DC-MB-02O-02
2-5-2-8
D
E
F
材料
通过条形码读取的吸嘴序列
‘---’:
未计测
读取失败
序列
通过条形码读取的吸嘴其他信息
‘---’:
未计测
读取失败
其他信息
通过条形码读取的吸嘴材质
‘---’:
未计测
读取失败
