NPM-D3 EJM6DC-MB-09O-0 2 规格 NPM-D3 的 2 吸嘴贴装头用吸嘴和 CM301/CM202/CM120/CM100 的吸嘴开口部可以更换，而且可以安装 或卸 下新的开口部进行通用。 ●不可使用AM100用吸嘴。 ■分割型吸嘴时 (1001,1002 吸嘴 ) ■一体型吸嘴时 (1003,1004,1005, 特殊吸嘴 ) ■分割型吸嘴时 (1001,1002 吸嘴 ) ■一体型吸嘴时 (1003,1004,…
NPM-D3 EJM6DC-MB-09O-02
规格
9-1-6-11
点胶嘴(选购件) 2
■4点点胶嘴
点胶嘴No.
7601 7606
種類 打点点胶 打点点胶
点胶直径(目安)
φ0.8 ～ φ1.2 mm φ0.8 ～ φ1.2 mm
对象元件
(代表例)
大型元件 大型元件
形状
(单位: mm)
点胶嘴No.
7202
种类 打点点胶
点胶直径(目安)
φ0.6 ～ φ1.1 mm
对象元件
(代表例)
校准用
形状
(单位: mm)
（A：外径 B：内径）
■校准点胶嘴
（A：外径 B：内径）
吸嘴规格 6
操作篇
9-1-6
NPM-D3 EJM6DC-MB-09O-02
规格

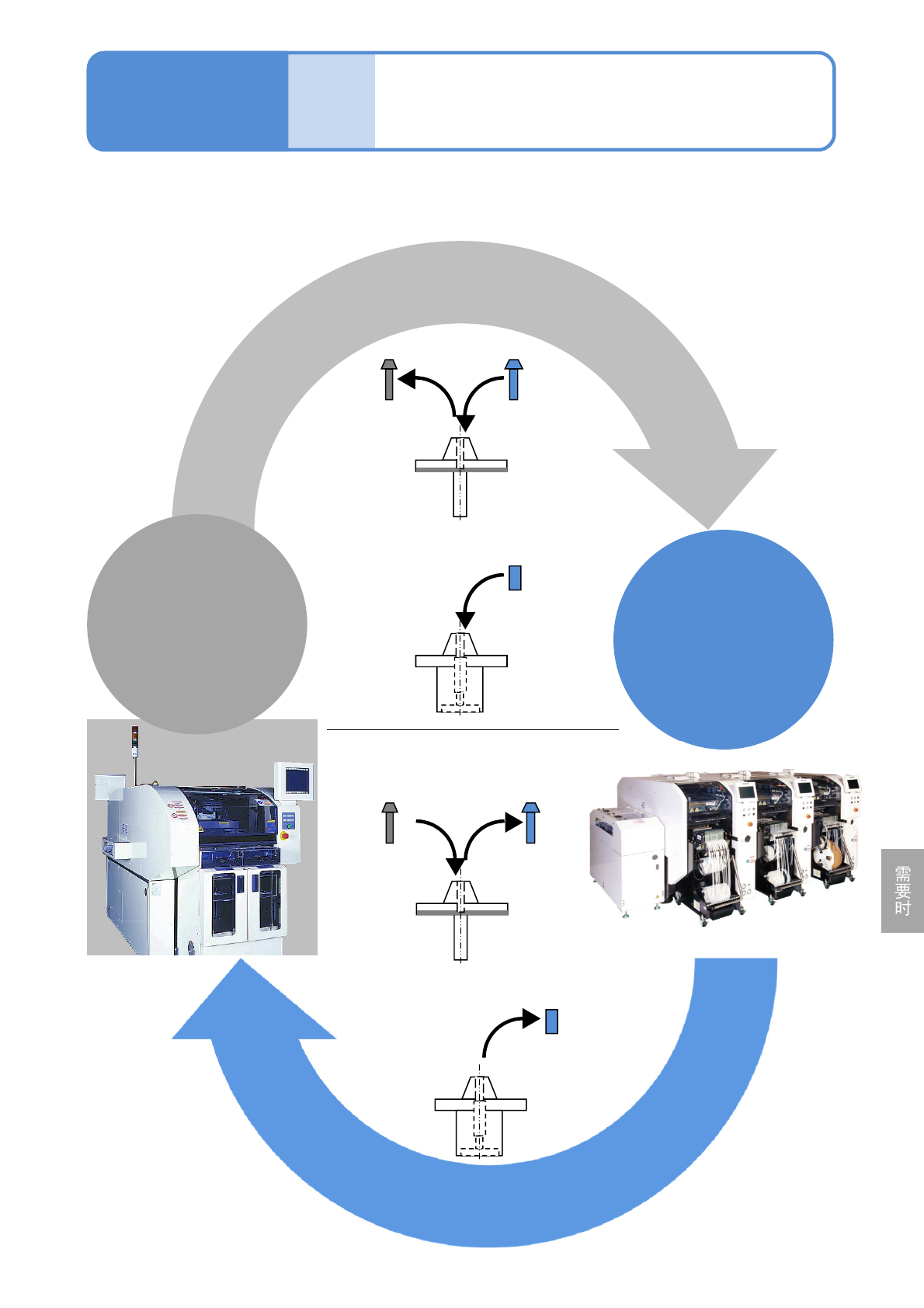

NPM-D3的2吸嘴贴装头用吸嘴和CM301/CM202/CM120/CM100的吸嘴开口部可以更换，而且可以安装或卸
下新的开口部进行通用。
●不可使用AM100用吸嘴。
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
开口部C
(KXFB03KPA00)
专用开口部B
(KXFB03KNA00)
开口部A
(KXFB01MPA00)
开口部A 开口部B
开口部C
CM301
CM202
CM120
CM100
9-1-7
CM101 CM212
CM232 CM400
CM401 CM402
CM602 DT401
NPM 系列
操作篇
9-1-7
吸嘴的兼容性
NPM-D3 EJM6DC-MB-09O-02
规格
9-1-8-1
高度传感器 1
外观
对象基板
基板厚度 0.3 ～ 8.0 mm
基板材质 玻璃环氧、纸苯酚(陶瓷：另外个别对应)
测量面材质
铜箔＋阻抗面、铜箔面、丝网面、陶瓷面需存在1.5 × 1.5 mm以上的区域。
透明、半透明部位是对象外。(玻璃环氧材料面等)
功能
局部基板高度
控制功能
测量复数点的描绘点胶位置附近的基板弯曲(高度)，补正到最佳描绘高度。
基板弯曲容许
值检测功能
复数点测量结果的差在容许值以上时，在描绘点胶前检测出错误，可以放
置发生质量不佳。
测量条件
测量高度 基板上面 ±4 mm
测量区域 从基板端面起5 mm内侧需要配置测量点。
测量时间
0.5 s (30 × 30 mm 、4个角部测量时的最佳条件值)
通过测量基板弯曲(高度)，力求提高点胶质量。
局部基板高度补正功能
高度传感器
在搭载点胶头的X轴上安装。
设备间不进行测量信息的通信。
只进行点胶头的点胶高度的补正。
操作篇
