NPM-D3 EJM6DC-MB-07O-02 机器参数 操作篇 7-3-12 7-3-12 A B C A B C 指示灯值补正的确认 ( 检查头 ) 确认检查头照明部的补正值 ( 校准作业的结果 ) 。 指示灯补正值 显示前后表。 标准的照明值 ■元件检查时 0 / 128 /128 /128 ■锡膏检查时 30 / 0 / 0 / 200
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-11
7-3-11
A
A
B C
B
C

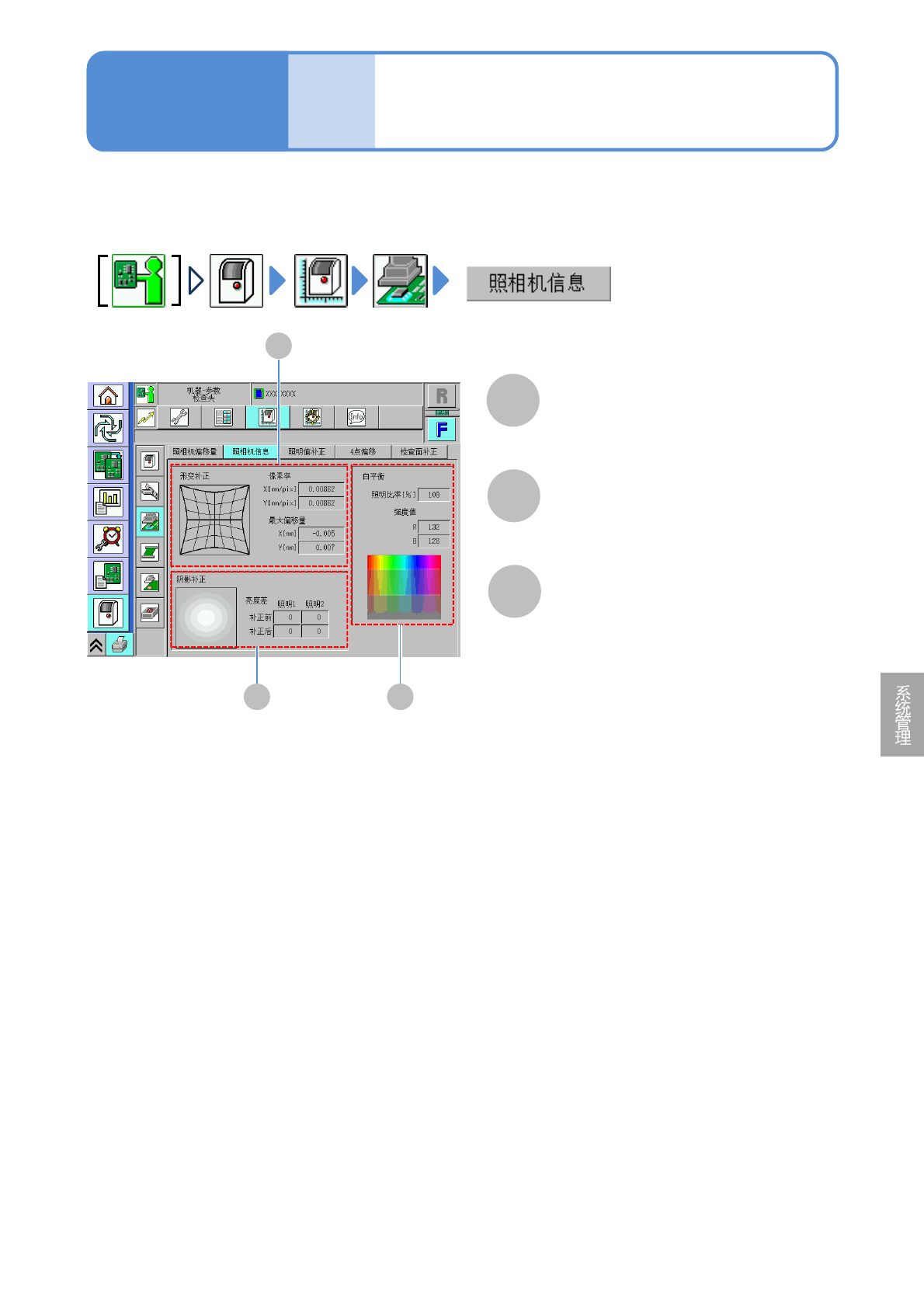

检查头照相机信息的确认
(检查头)
确认检查头照相机部的补正值(校准作业的结果)。
歪曲补正
通过透镜补正歪曲至外侧或者内侧的光。
明暗补正
使检查区域保持均一相同亮度而进行补正。
色彩平衡
登录检查区域的色调结果。
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-12
7-3-12
A
B
C
A
B
C

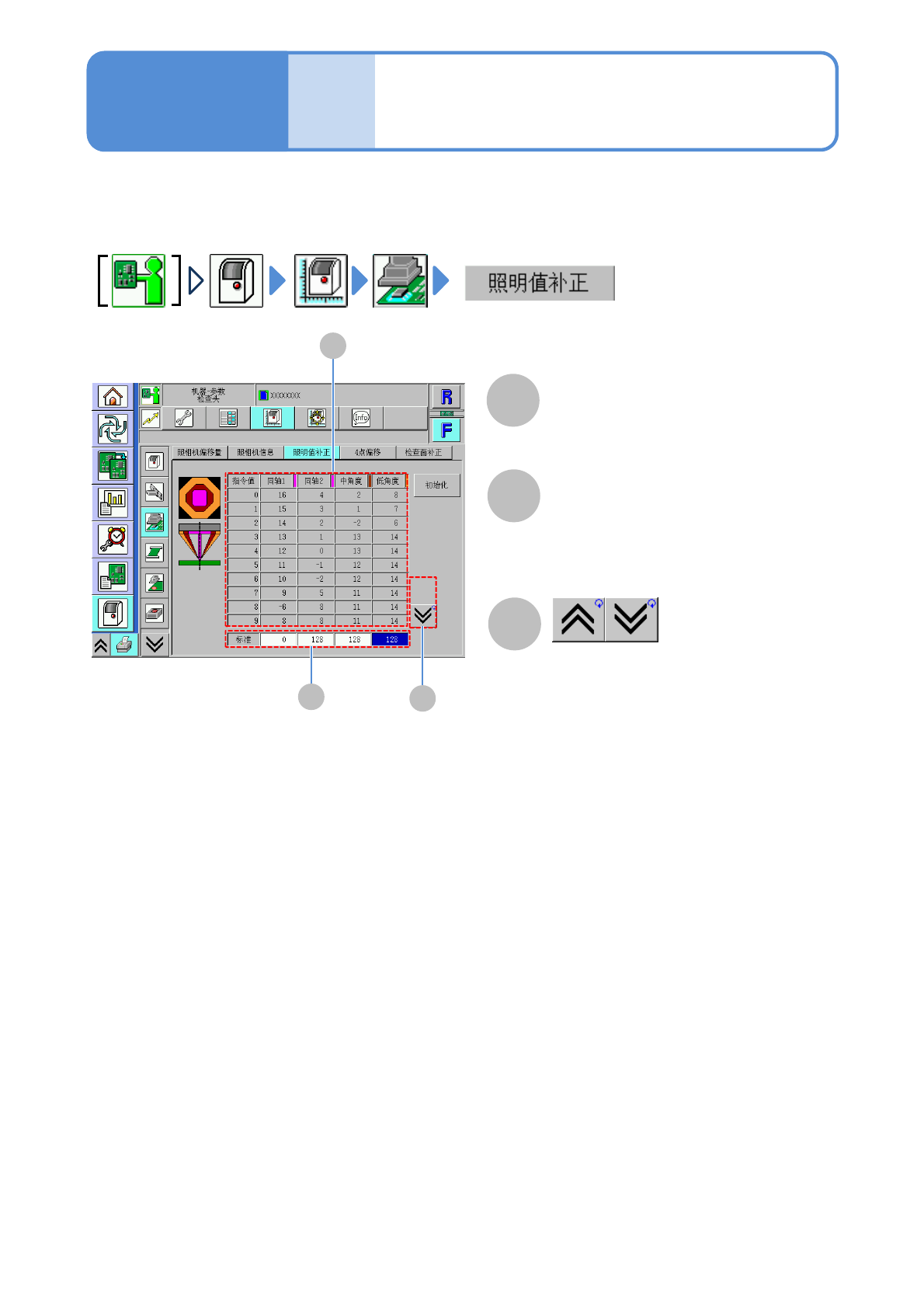

指示灯值补正的确认
(检查头)
确认检查头照明部的补正值(校准作业的结果)。
指示灯补正值
显示前后表。
标准的照明值
■元件检查时
0 / 128 /128 /128
■锡膏检查时
30 / 0 / 0 / 200
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-13
7-3-13
A
A
4点偏移量的确认
(检查头)
确认在XY 基准标记位置检查头移动时的偏移值(校准作业的结果)。
●双轨传送带时，事先选择轨道1。 (→P2-2-1-
9 ‘轨道切换按钮’)
基准标记坐标 X[mm]/Y[mm]
传送带的基准标记的XY坐标的检查头偏
移值。
