NPM-D3 EJM6DC-MB-07O-02 机器参数 操作篇 7-3-14 7-3-14 A B C A C B A C A 检查面补正的确认 ( 检查头 ) 检查头在基板识别位置或贴装位置补正时使用，确认 贴装面的偏移值 ( 校准作业的结果 ) 。 偏移量 贴装面的补正地。 ●以 20 mm 间隔来显示。 ：竖方向 ：横方向 ●显示 的区域 。 区域显示 ● 的区 域显示蓝色。
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-13
7-3-13
A
A
4点偏移量的确认
(检查头)
确认在XY 基准标记位置检查头移动时的偏移值(校准作业的结果)。
●双轨传送带时，事先选择轨道1。 (→P2-2-1-
9 ‘轨道切换按钮’)
基准标记坐标 X[mm]/Y[mm]
传送带的基准标记的XY坐标的检查头偏
移值。
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-14
7-3-14
A
B
C
A
C
B
A C
A

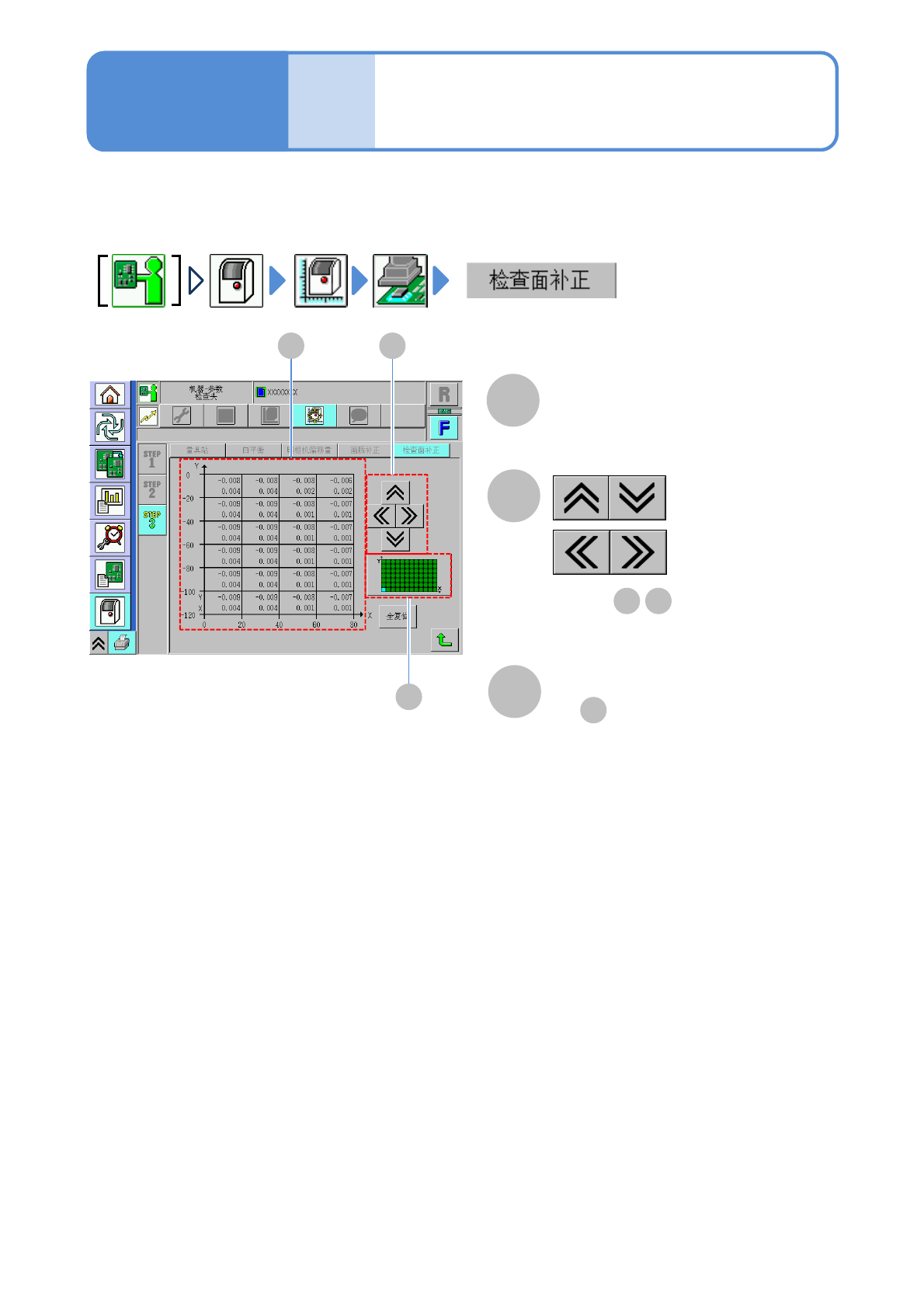

检查面补正的确认
(检查头)
检查头在基板识别位置或贴装位置补正时使用，确认贴装面的偏移值(校准作业的结果)。
偏移量
贴装面的补正地。
●以20 mm间隔来显示。
：竖方向
：横方向
●显示 的区域。
区域显示
● 的区域显示蓝色。
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-15
传送带原点偏移量的确认
宽度调整轴
传送带宽度的偏移值。
A
A
确认原点偏移值
确认传送带的原点补偿值(校准的结果)。
●使用双轨传送带时，事先选择轨道。
7-3-15
