NPM-D3 EJM6DC-MB-03O-02 3-2-13 -2
NPM-D3 EJM6DC-MB-03O-02
生产
信息
3-2-13-1
1
K
J
H
I
C
A
B
E
F
G
L
D
可以确认点胶头的点胶状态。
选择单体显示时，显示点胶监视画面，选择生产线时显示吸着监视画面。
点胶监视器
(点胶头)
更新点胶监视画面为最新状态。
现在温度(℃)
显示各吸嘴的点胶器上所安装的温调
器的现在的温度。
比较现在的温度和设定温度，如果超
过「动作时温度差警告判定值(判定参
数)」时，显示黄色。(只有在温度警告
的选购件被设定为「ON」的时候)
设定温度(℃)
显示安装在各点胶嘴点胶器上的温调装
置的现在设定温度。
按下这个按钮时，会等正在进行生产的基
板结束之后，暂停生产。
选择点胶侧的工作台
TBL(工作台)
NZL
显示吸嘴座的位置。
材料名
点胶
显示点胶次数。
也计算移动动作的次数。
试点胶
显示试点胶的次数。
识别错误
显示试点胶的错误次数。
显示点胶头 (错误图像) 。
(→P.3-2-4
-3)
元件名太长时,可按钮来滚动显示。
A 1GE
B
C F2
KH I L
JD
2
通过 切换单体/生产
线的显示
操作篇
3-2-13
NPM-D3 EJM6DC-MB-03O-02
3-2-13-2
NPM-D3 EJM6DC-MB-03O-02
生产
信息

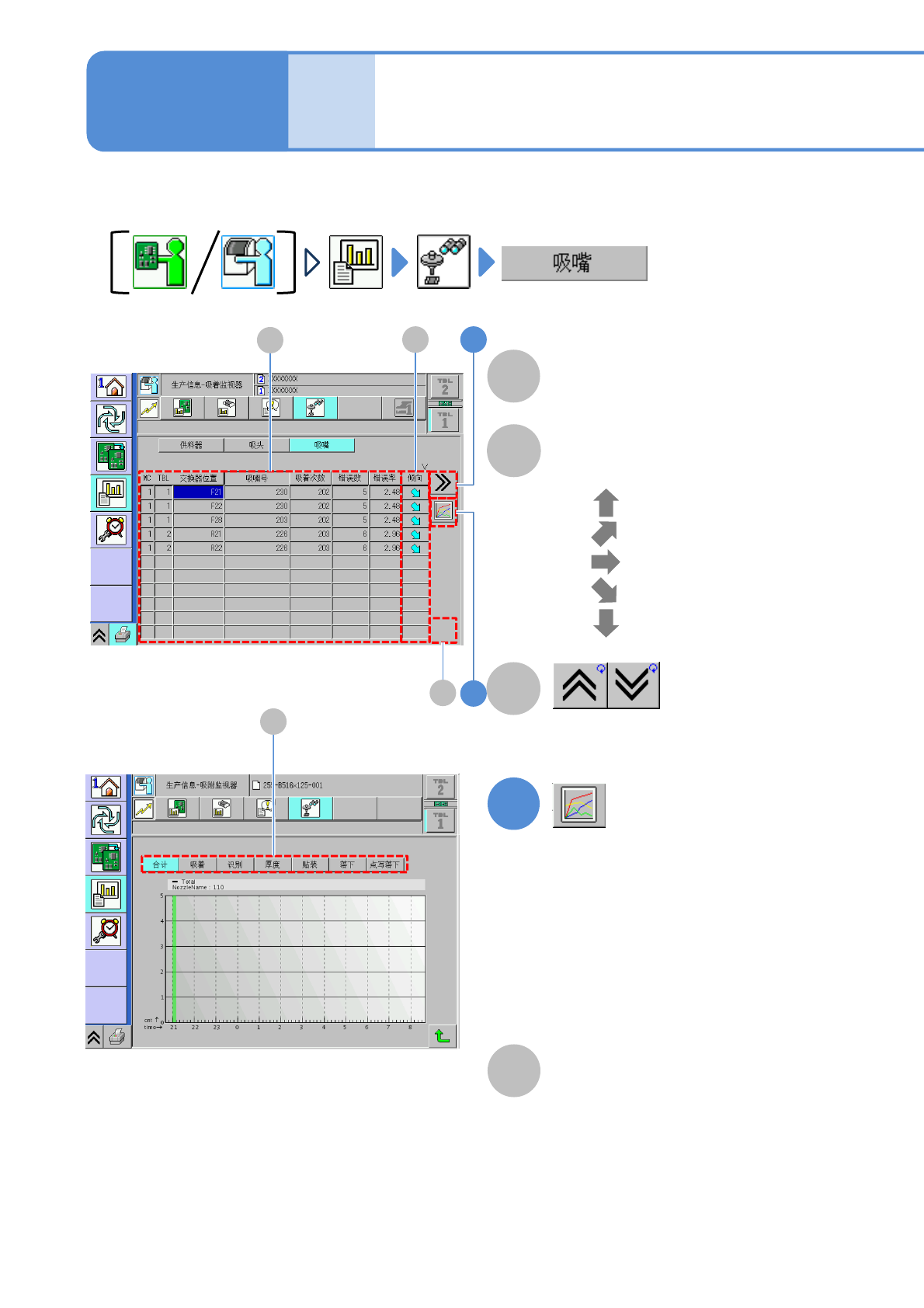

吸嘴的吸着监视器
3-2-14-1
可以确认吸嘴的吸着状况。
1
显示元件的错误次数的图表。
B
倾向
显示错误率的增减倾向。
●
●
●
●
●
：超级上升倾向
：上升倾向
：不变
：超级下降倾向
：下降倾向
A
各贴装头的吸着信息
(→P.3-2-1
-12)
显示前后画面。
C
●所选择的料架，1小时发生的错误次
数显示在图表。
竖轴:错误次数
横轴:时间
●选择错误合计或者错误的项目，可
以切换图形表示。
D
错误的合计，以及错误的项目
(→ P. 3 - 2- 3-2)
D
操作篇
3-2-14
1
2B
A
C
