NPM-D3 EJM6DC-MB-06O-02
数据
修改
A
6-1-18-3
1
1
B C

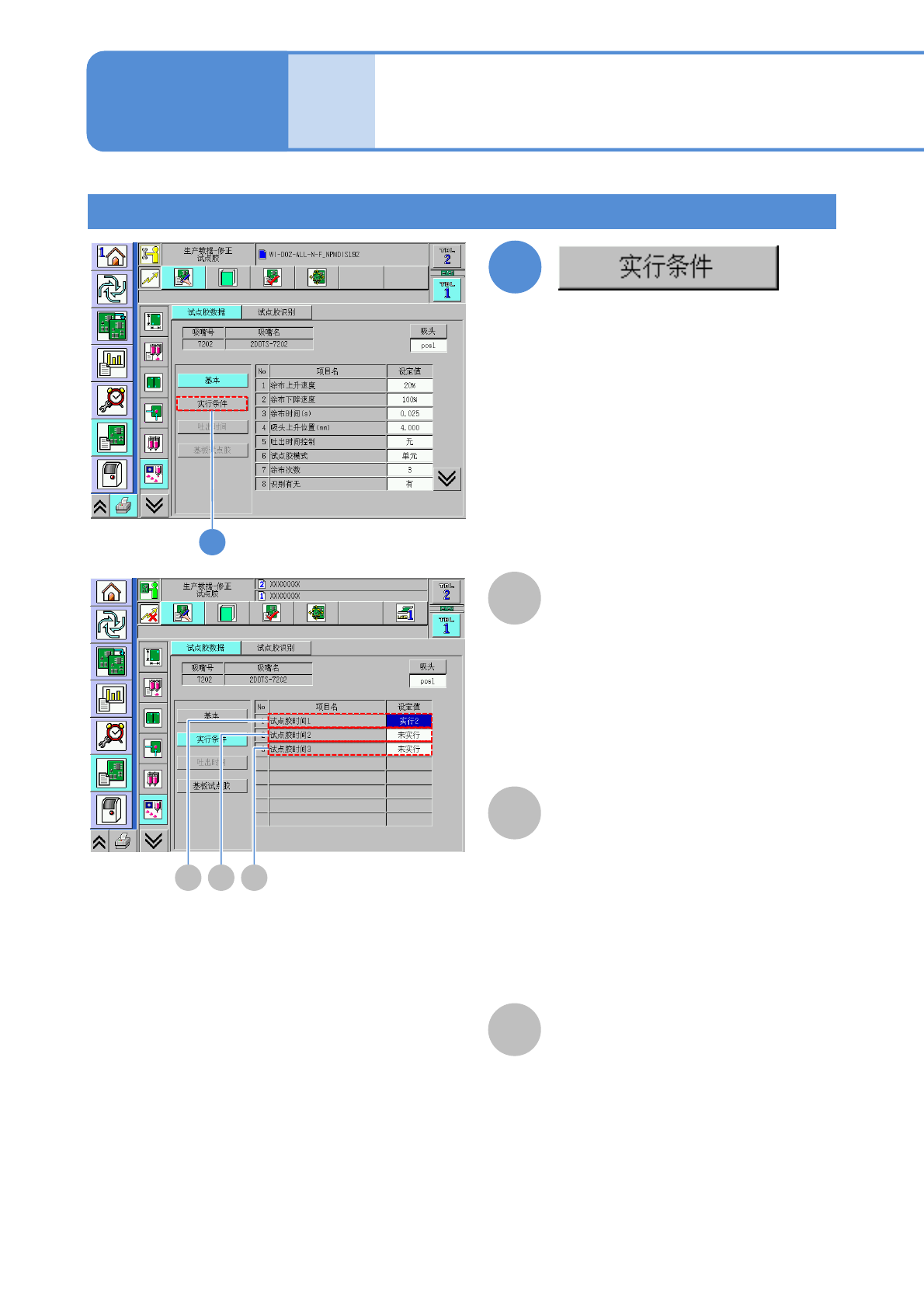

试点胶数据的修改 2
(点胶头)
操作篇
6-1-18
A
试点胶时间1
显示第1次选择吸嘴时的试点胶时机。
未实行：
不实施试点胶。
实行1：
实施试点胶。
实行2：
实施试点胶以及试点胶识别。
实行条件设定
B
试点胶时间2
显示第2次以后选择吸嘴时的试点胶时机。
未实行：
不实施试点胶。
实行1：
实施试点胶。
实行2：
实施试点胶以及试点胶识别。
C
试点胶时间3
显示θ轴旋转时的试点胶时机。
未实行：
不实施试点胶。
实行1：
实施试点胶。
实行2：
实施试点胶以及试点胶识别。
NPM-D3 EJM6DC-MB-06O-02

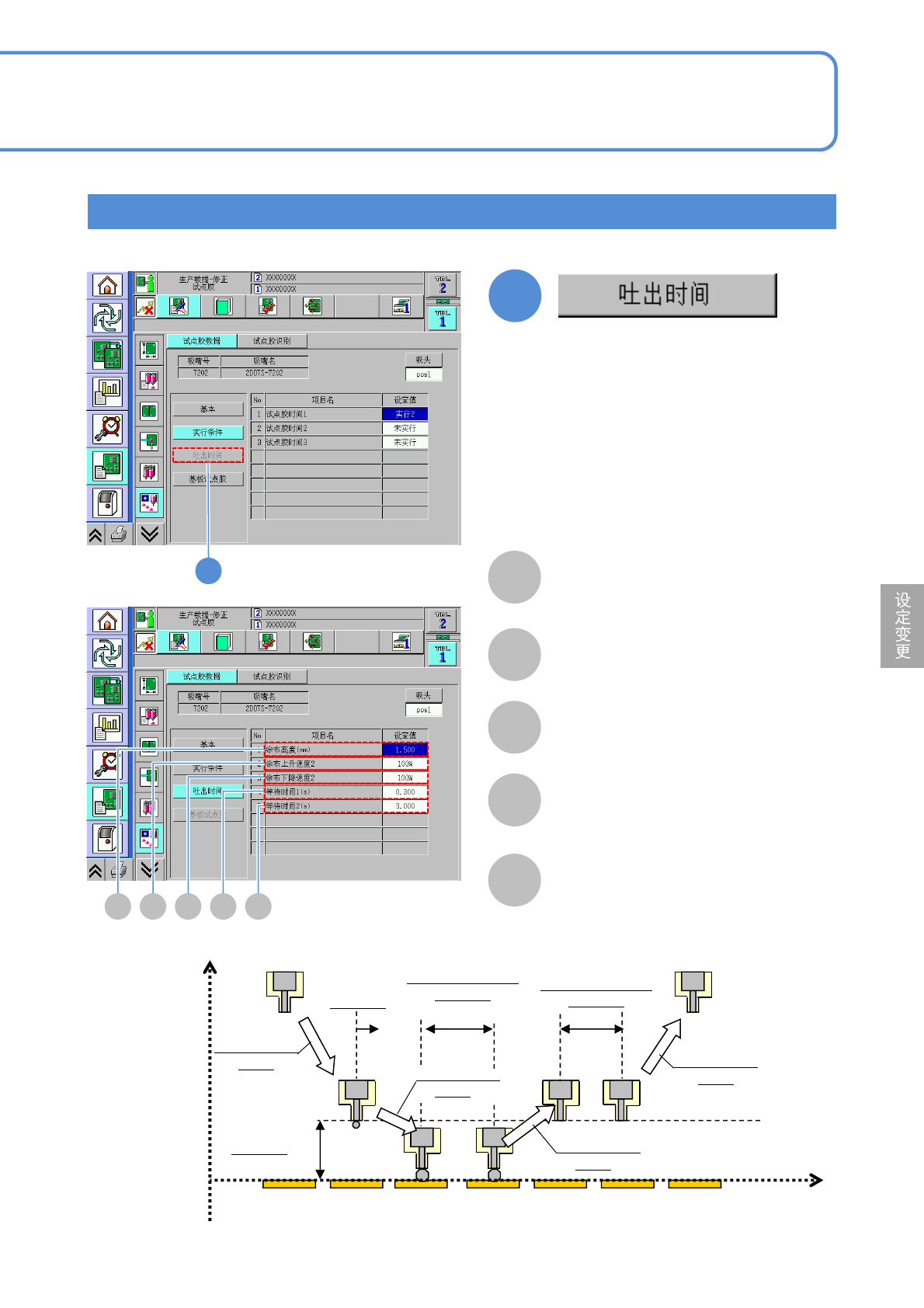

吐出时机的设定
■只限吐出时机控制为「有」时
A
A
点胶高度(mm)
显示开始吐出时从试点胶单元上面至吸
嘴尖端为止的高度。
1
1
B C D E
B
点胶上升速度2
显示点胶上升速度2。
C
点胶下降速度2
显示点胶下降速度2。
D
等待时间1(s)
显示试点胶时的下死点的待机时间。
E
等待时间2(s)
显示试点胶时的上升后的待机时间。
Z
点胶高度
点胶下降速度
第1段
吐出开始
点胶时在下死点的
待机时间
点胶上升速度
第2段 b
点胶时在上升后的
待机时间
点胶上升速度
第1段
时间
试点胶单元
上面
a
d
e
点胶下降速度
第2段 c
6-1-18-4
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-18-5
A
1
1
B C D E
试点胶数据的修改 3
(点胶头)
操作篇
6-1-18

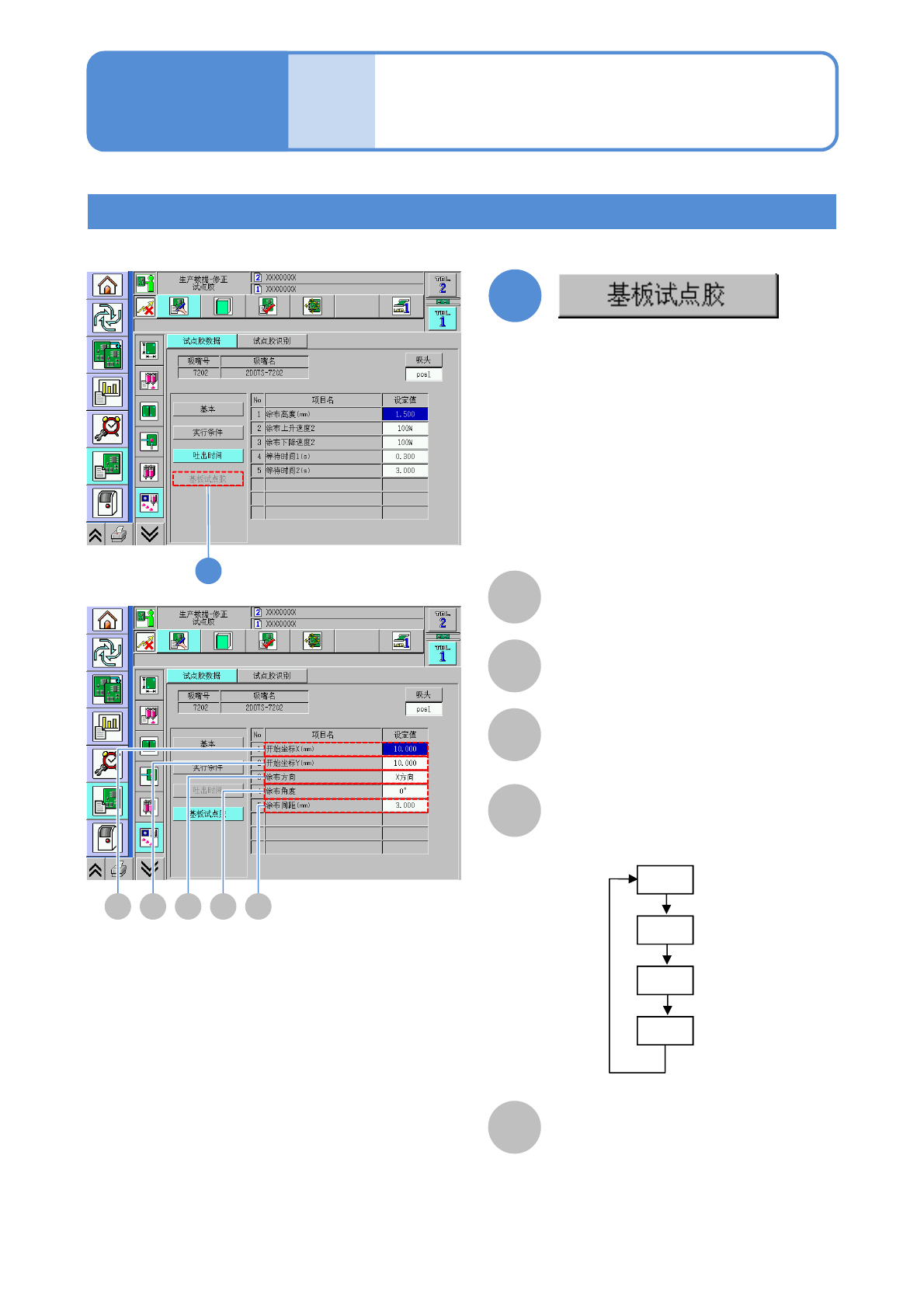

基板试点胶的设定
■只限试点胶模式为「基板」时
A
开始坐标X(mm)
显示试点胶开始时的X坐标。
B
开始坐标Y(mm)
显示试点胶开始时的Y坐标。
C
点胶方向
显示在基板上试点胶时的点胶方向。
D
点胶角度
E
点胶间距(mm)
选择点胶头的角度，使挡块不接触电极。
●在「试点胶模式」选择「基板」时，
可以输入。
0°
90 °
180 °
270 °
