NPM-D3 EJM6DC-MB-06O-02 6-2-4 -8 16 ( 识别动作开始 ) 确认提示 15 15 16 关于多功能识别照相机 [ 类型 3 ] 的 照明设定 1. 当反射照明亮灯时，不进行 BGA 的焊球高度检查。 2. BGA 照明值将在内部自动转换。因此， 在进行 BGA 的焊球高度检查之际，有时 会在识 别画面上显示与所设定值不同的值。 3. 为了维持 3D 检查条件，识别系统有时会自 动变更照明值。 注意
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
11
+
(将显示多功能识别照相机所识别的图像)
■当不能清楚看到元件的轮廓时
按下 后，通过灯
值调整按钮调整透过与侧方亮度的
值，以便可以看清元件的轮廓。
元件识别校正 4
操作篇
6-2-4
元件识别校正 3
6-2-4-7
12
13
14
14
B
A
13
A
B
11
12
(将显示画面指定位置的纵向亮度分布)
请通过亮度分布确认元件与背景是否确保
了充足的亮度差。
光标移动
切换光标的移动率
“高”/“低”
NPM-D3 EJM6DC-MB-06O-02
6-2-4-8
16

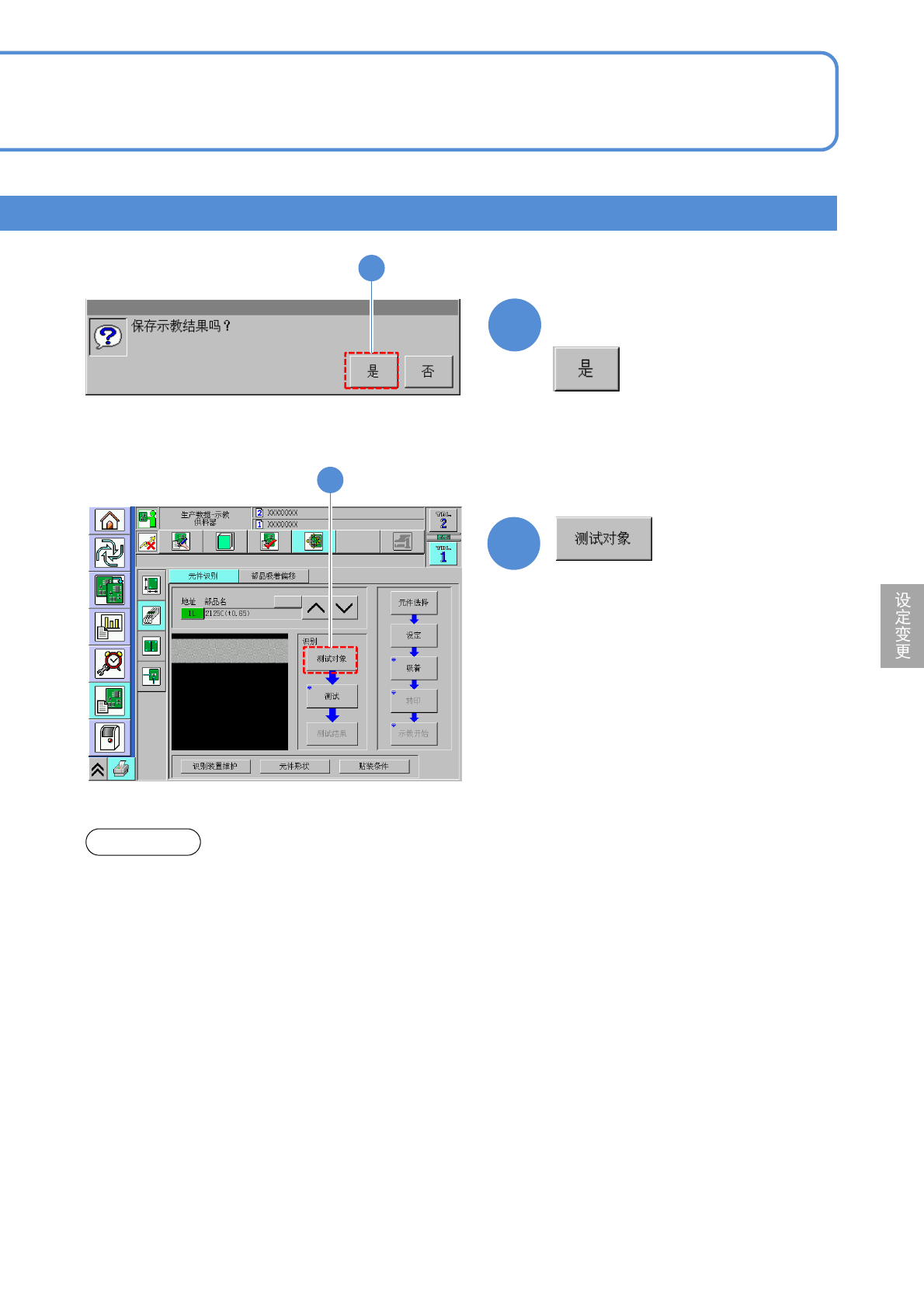

(识别动作开始)
确认提示
15
15
16
关于多功能识别照相机 [类型3 ] 的照明设定
1. 当反射照明亮灯时，不进行BGA的焊球高度检查。
2. BGA照明值将在内部自动转换。因此，在进行BGA的焊球高度检查之际，有时会在识
别画面上显示与所设定值不同的值。
3.为了维持3D检查条件，识别系统有时会自动变更照明值。
注意
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-4
元件识别校正 4
元件识别校正 5
6-2-4-9
17
选择识别方法
■1次识别时
■10次识别时
■不选择识别方法时
18
+
18
17
■识别托盘元件时
■对从选择地址到最终地址的全部元件都
进行识别时
■从选择地址到最终地址，对没有元件校正
实绩的全部元件都进行识别时
