NPM-D3 EJM6DC-MB-06O-02 6-2-10 -2 3 3 4 4 当不良标记为白色 时 白 黒 ●选择标记类型。 当不良标记为黑色 时 1 2 把基板设置在基板传入口 + 基板上有不良标记时确认标记识别， 对其确认方法进行说明。 2 ( 基板被搬入到贴装基台，且识别照相 机移动到不良标记位置上。 )
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-10
6-2-10-1
不良标记识别校正 1
基板数据的输入
图案属性数据的输入
校正的开始
不良标记的选择
照明值的设定
区域、阈值的设定
识别
数据保存
为有效进行不良标记的识别动作，必须将软开关置于ON。
在NPM-DGS
中编制
识别测试
校正结束
当在工序途中生产基板中的一部分发生不良时，如果刻印了不良标记，即可不执行标注有刻
印图案部分的贴装。
校正的流程
← 输入基板不良标记的位
置(坐标)
←输入图案不良标记的
位置
NPM-D3 EJM6DC-MB-06O-02
6-2-10-2
3
3
4
4
当不良标记为白色
时
白
黒
●选择标记类型。
当不良标记为黑色
时
1
2
把基板设置在基板传入口
+
基板上有不良标记时确认标记识别，对其确认方法进行说明。
2
(基板被搬入到贴装基台，且识别照相
机移动到不良标记位置上。)
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-10
6-2-10-3

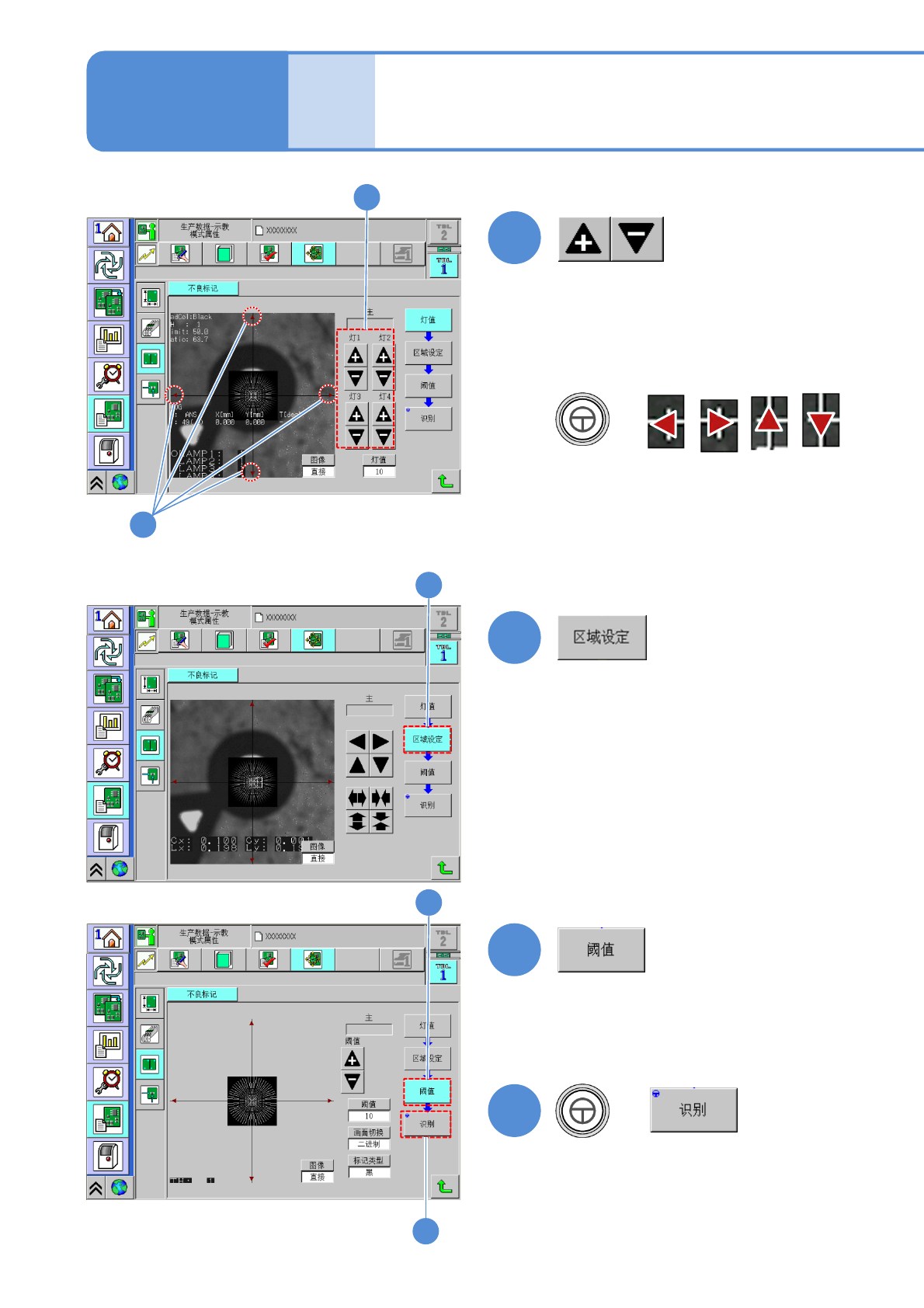

不良标记识别校正 2
5
5
5
6
■当变更识别范围的位置或尺寸时
7
■当变更识别阈值、切换画面、变更标
记类型时
6
8
7
+
8
变更结束后
（进行识别动作）
●调节亮度，使不良标记清晰可见。
(→P.6-2-1 ‘指示灯值的调整’)
■不良标记不在中央位置时
●不良标记的中心和十字线的中心保
持一致。
+
