NPM-D3 EJM6DC-MB-04O-02
4-6-1
选购件显示器
操作篇
4-6
●请客户准备选购件显示器、电缆、鼠标。
●连接在检查BOX前侧的MONITOR连接器。(→『维修保养篇』P.13-9)
●连接在检查BOX前侧的USB连接部。(→『维修保养篇P.13-9)
●用于显示NG图片的选购件显示器，设置在检查排出传送带附近等安全场所，请固定以防倒下。
●请勿在检查BOX上面放置物品。设备操作时身体可能与其相撞，是造成破损的原因。
软件开关的设定
通过软件开关对「NG图片显示(外部监视器)」选择ON。(→P.4-2-1)

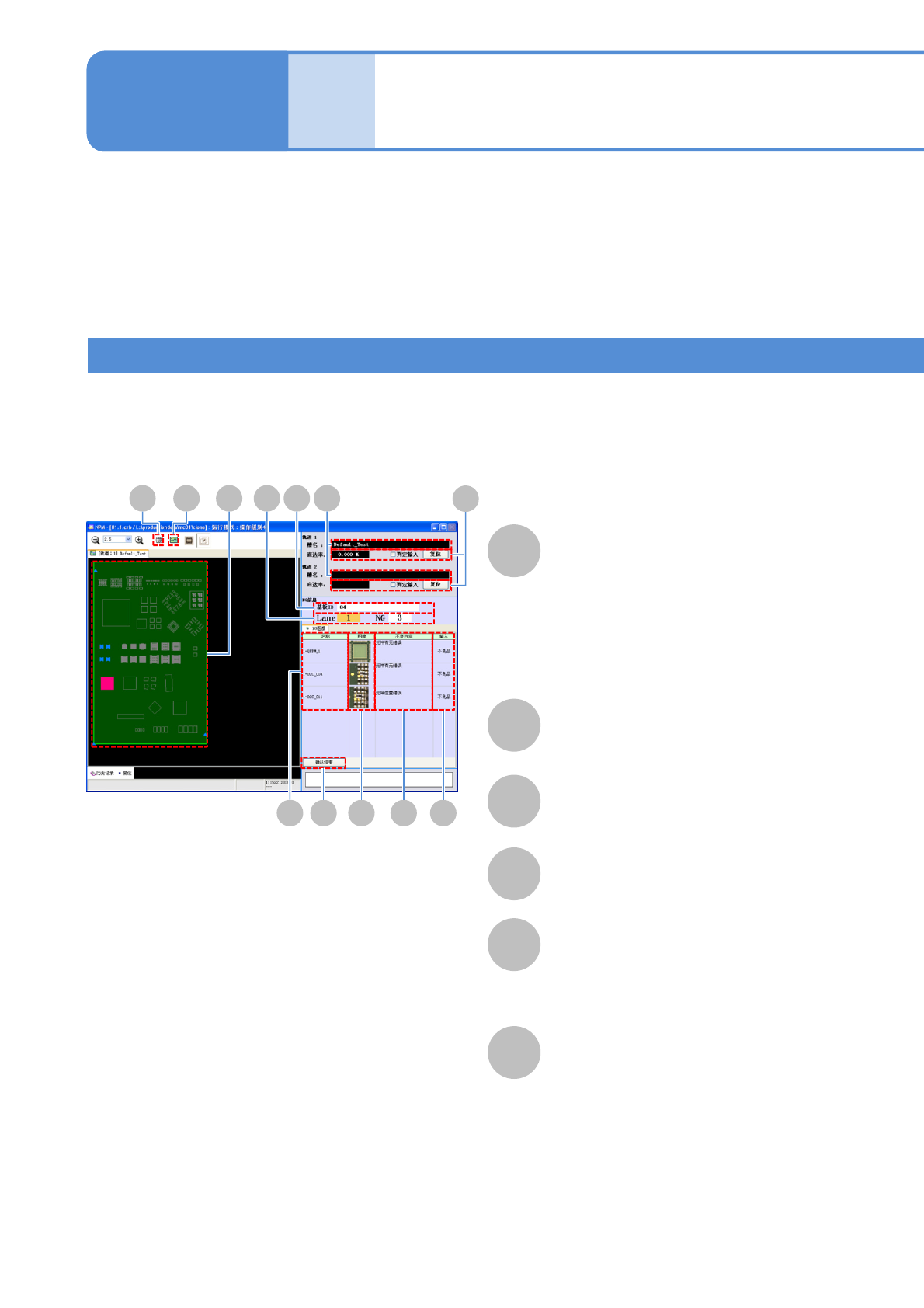

■基板全体表示
A
B
批号名称
NG图片
C
基板ID
D
元件名称
根据检查结果，以下述颜色显示元件。
●OK：蓝色
●NG：红色
●未检查：灰色
E
NG图像
显示NG的图像。
F
不良内容
显示被判定为NG的检查项目。
D
H I BA
E F GJ
CK
L
NPM-D3 EJM6DC-MB-04O-02
4-6-2
G
输入
H
基板整体显示
I
等倍率显示
J
确认结束
清除NG图片信息。
显示过判定输入结果。
不良品
未
操作员判定为不良品时
操作员还未判定时
K
NG信息
L
判定输入
Lane
：轨道编号
NG
：NG元件数
现状的直达率被复位，从下一基板起再显示。
确认ON ：过判定输入是OK的时候，作为OK基板被计数。
确认OFF ：不考虑过判定输入的结果。
