NPM-D3 EJM6DC-MB-07O-02 7-3-16 -2
NPM-D3 EJM6DC-MB-07O-02
机器参数

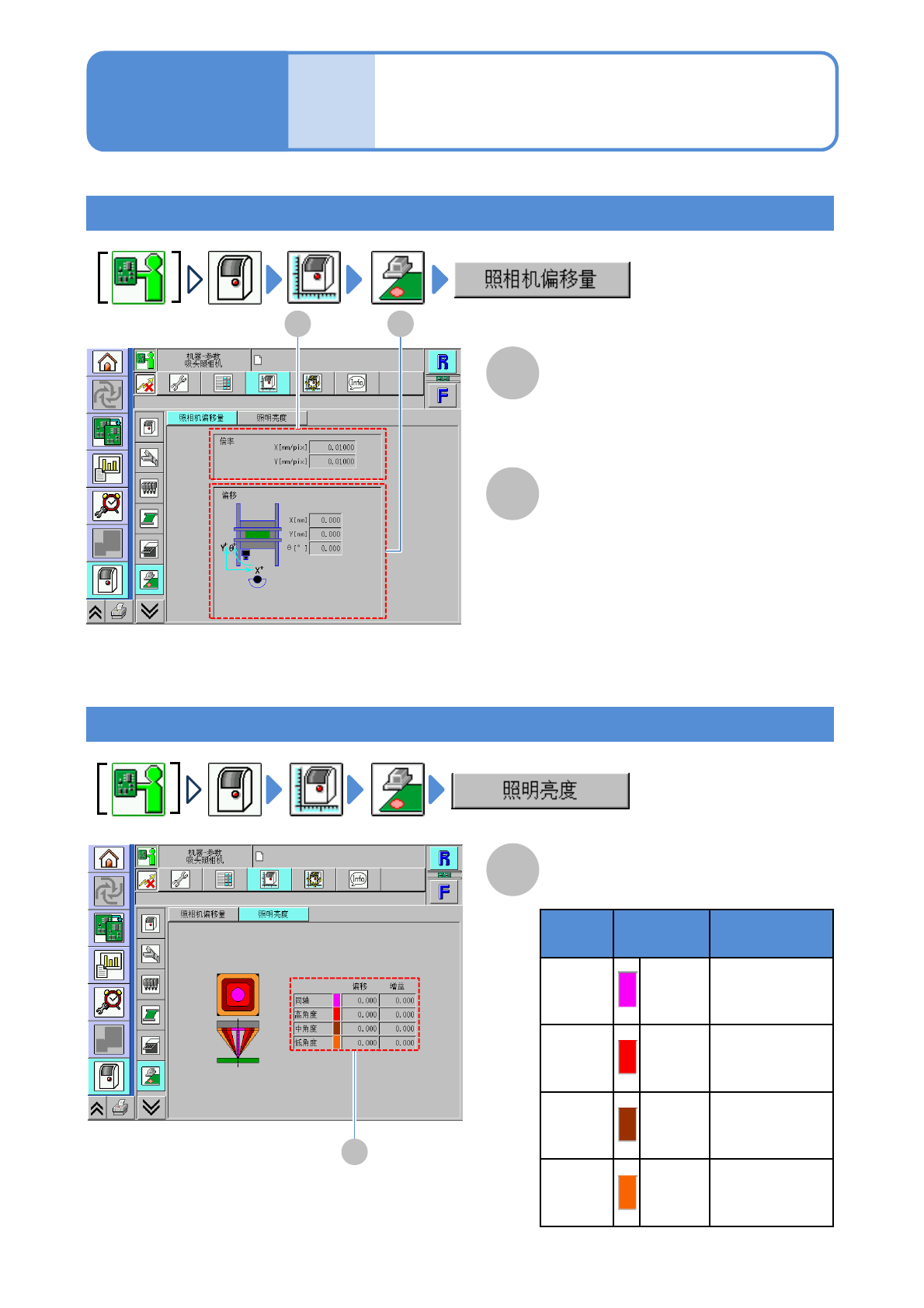

贴装头照相机偏移量的确认
倍率 X[mm/pix]/Y[mm/pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值 X[mm]/Y[mm]/ θ[°]
通过识别照相机进行识别时，移动位置
的补正值。
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
确认照明亮度
A
A
A
A
B
B
照明的亮度偏移值
照明
种类
颜色 说明
同轴
照明
粉红色
同轴照明
・亮度偏移值
・亮度增益值
高角度
照明
红色
高角度照明
・亮度偏移值
・亮度增益值
中角度
照明
褐色
中角度照明
・亮度偏移值
・亮度增益值
低角度
照明
橙色
低角度照明
・亮度偏移值
・亮度增益值
操作篇
7-3-16
7-3-16-1
NPM-D3 EJM6DC-MB-07O-02
7-3-16-2
NPM-D3 EJM6DC-MB-07O-02
机器参数
多功能识别照相机的确认 1
設備に設置されているフィーダーのメモリー情報を表示します。
确认照相机的倍率、偏移值
确认多功能识别照相机的倍率、照明亮度、指示灯值的偏移值(校准的结果)。
倍率
在识别装置设定多功能识别照相机的倍率。
●用于元件识别的计算。
偏移值
通过识别照相机进行识别时，移动位置的
补正值。
选择在「偏移」显示的对象吸嘴。
(只限8吸嘴贴装头)
C
A
B
D
操作篇
7-3-17
7-3-17-1
B
C
A
D
多功能识别照相机与X轴的倾斜补正值。
传感器角度 [ °]
