NPM-D3 EJM6DC-MB-06O-02 指示灯值的调整 通过校正所得图像不是很清晰时调整照明 ( 指示灯 ) ，对其调 整方法进行说明。 A B D ■使照相机往上移动时 ■使照相机往下移动时 ■使照相机往左移动时 ■使照相机往右移动时 切换移动率。 C ■增加指示灯值时 ( 调亮时 ) ■降低指示灯值时 ( 调暗时 ) 切换指示灯值的变更率。 指示灯值调整键 微调键 灯从内侧按照灯 1( 内侧 ) → 灯 4( 外侧 )…
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-1
识别方法
校正是指使用识别照相机进行正确识别基板或元件，对生产数据(基板识别数据等)进行补正。
■形状指定识别(基板识别)
■图案对照识别
识别对象 (标记) 形状复杂、轮廓模糊时或识别对象过大无法容纳在识别画面时使用。
<识别画面>
4点图案
・4点图案
元件识别
●形状指定(自动): 自动设定指示灯值。
●形状指定(手动):手动设定指示灯值。
(如纸苯酚基板，当标记与标记背景颜色对比不明显的情况下不可自动决定指示灯值时使用)

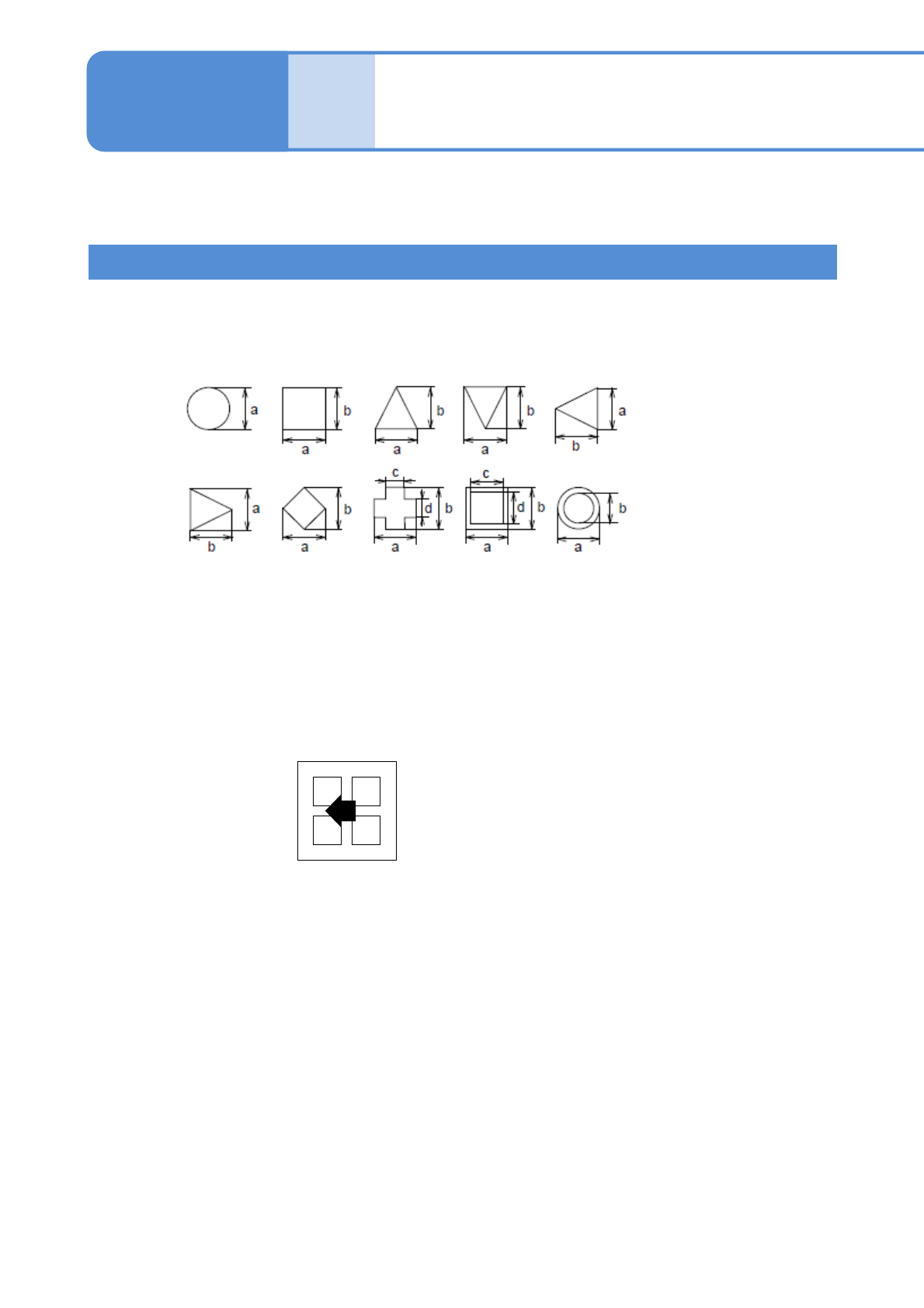

识别对象如以下形状，并且在明确各尺寸时使用。
6-2-1-3
校正开始前 2
NPM-D3 EJM6DC-MB-06O-02
指示灯值的调整
通过校正所得图像不是很清晰时调整照明(指示灯)，对其调整方法进行说明。
A
B
D
■使照相机往上移动时
■使照相机往下移动时
■使照相机往左移动时
■使照相机往右移动时
切换移动率。
C
■增加指示灯值时
(调亮时)
■降低指示灯值时
(调暗时)
切换指示灯值的变更率。
指示灯值调整键
微调键
灯从内侧按照灯1(内侧)→灯4(外侧)的顺
序配置。
6-2-1-4
A
B
C
D
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
基板识别
识别基板的印刷图案上的标记，来计算生产数据的印刷图案的偏位，因而可以补正生产数据。
进行贴装之际，请设定进行贴装所需的识别标记。
●识别模式有「基板」、「组」、「图案」的3种类型，每一种类型，都可以设定识别标记和不良标记(为
了判断不良的标记)。
图案1 图案2
图案3
图案4
图案5
图案6
图案9
图案10
图案 11
图案 12
图案 13 图案 14
图案 15 图案 16
组识别标记
组识别标记
基板识别标记
图案 7
图案 8
图案
识别标记
基板识别校正 1
组 1
组识别标记
基板
组 2
6-2-2-1
基板识别标记
操作篇
6-2-2
组不良标记
基板不良标记
图案不良标记
