NPM-D3 EJM6DC-MB-09O-02 9-1-6 -4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 ■可以吸着的元件尺寸和吸嘴排列 ( ● : 可吸着、○ : 不可吸着 ) ※ 吸着超过 24 mm × 24 mm 的元件 时，在邻接吸嘴的排列位置安装吸 嘴直径为 4m m 以下的识别用吸 嘴。 ●可吸着元件 : 12 mm × 12 mm 以下的元件 (A × A ≦ 12 × 12) ●可吸着元件 : …

100%1 / 710
NPM-D3 EJM6DC-MB-09O-02
规格
操作篇
9-1-6
8吸嘴贴装头

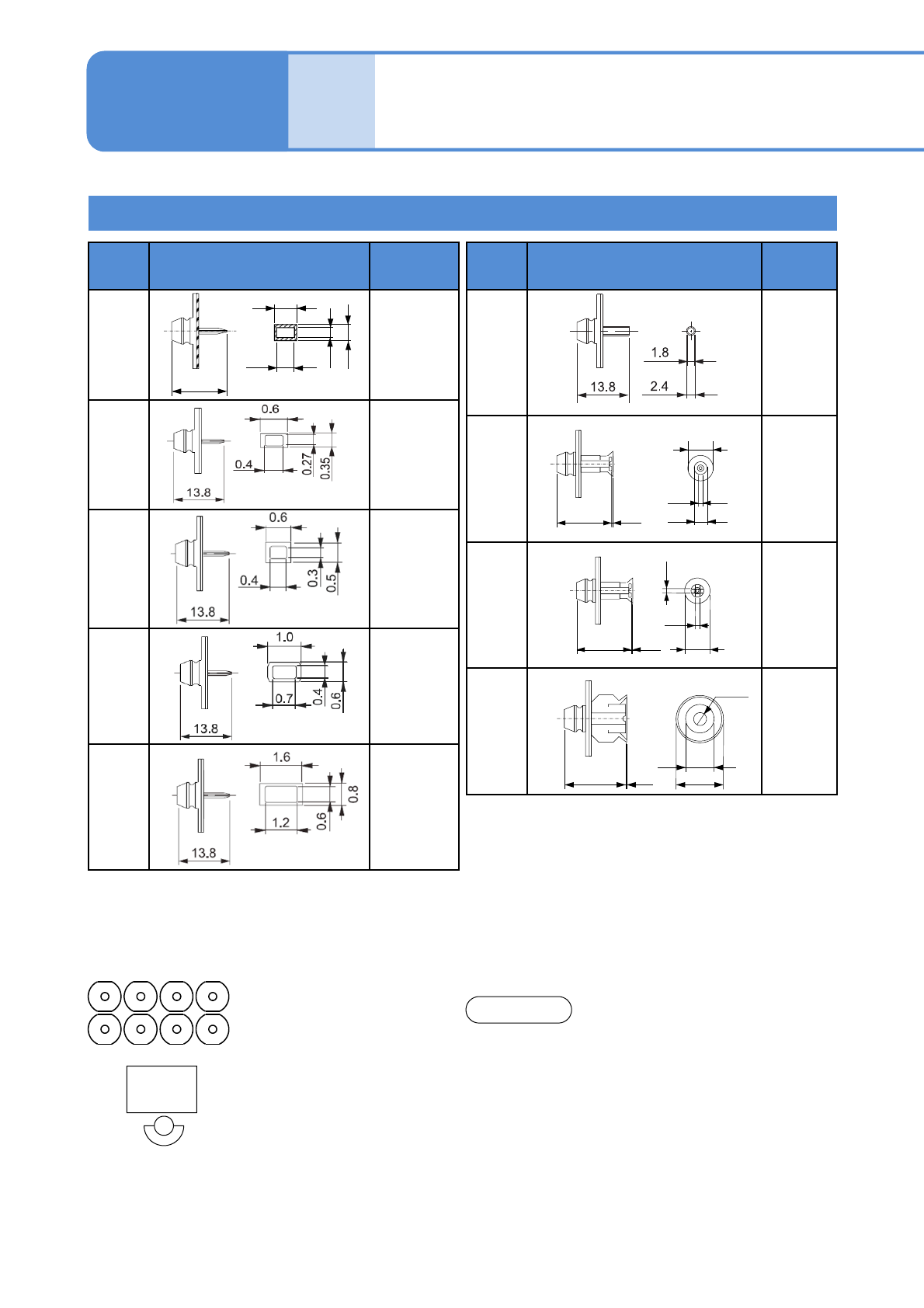

吸嘴
No.
形状(mm)
对象元件
(代表例)
240C
240CN
3216R, C
4532R, C
TAN-
X,B,C,D
Al电解-
A,B,C
140
140N
TAN-D
AI电解-D
SOP
SOJ
PLCC
CSP
185
185N
SOP
QFP
PLCC
BGA
～
18×18 mm
199
199N
SOP
QFP
PLCC
BGA
～
32×32 mm
●吸嘴编号有「C」的吸嘴，尖端是陶瓷材料的吸嘴。
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●8吸嘴贴装头用吸嘴，上述9个种类是标准规格，
CM系列的8吸嘴贴装头用吸嘴也可使用。
●轻量16 / 16 / 12吸嘴贴装头用吸嘴不可使用。
●不可使用AM100用吸嘴。
吸嘴规格 2
通知
9-1-6-3
13.8
0.3
0.45
0.32
0.17
13.8
6
1.5
0.3
1.5
13.8
4
0.2
1.5
2.5
13.8
10
Φ2.4
0.1
6
吸嘴
No.
形状(mm)
对象元件
(代表例)
256C
256CN
0402R, C
225C
225CN
0603R, C
226C
226CN
0603R, C
1005R, C
230C
230CN
1005R, C
1608R, C
235C
235CN
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
1234
5678
贴装z头
照相机
(本图为从上方看起的状态)
NPM-D3 EJM6DC-MB-09O-02
9-1-6-4
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8

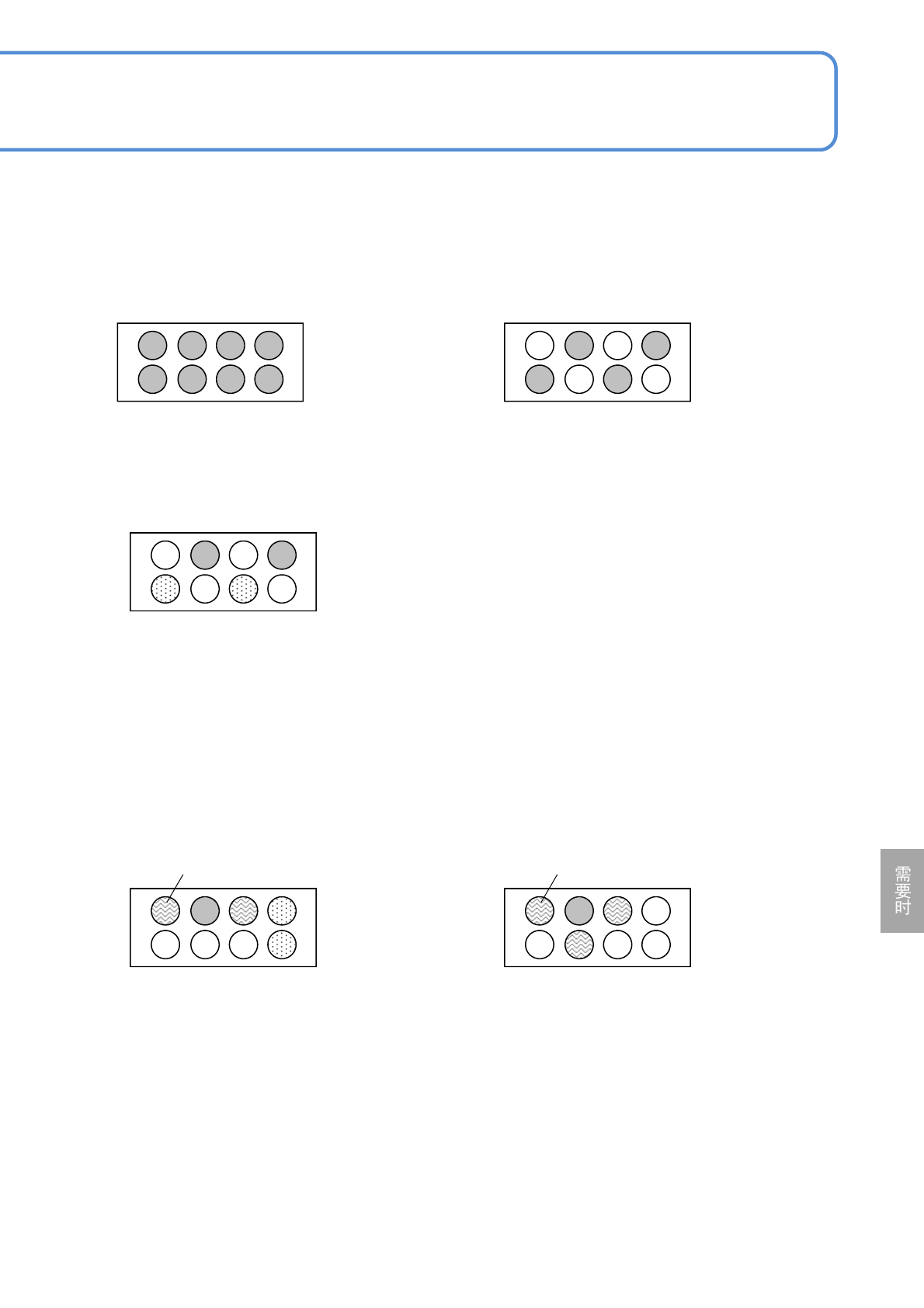

■可以吸着的元件尺寸和吸嘴排列(●: 可吸着、○: 不可吸着)
※吸着超过24 mm × 24 mm的元件时，在邻接吸嘴的排列位置安装吸嘴直径为4mm以下的识别用吸
嘴。
●可吸着元件:
12 mm × 12 mm以下的元件
(A × A ≦ 12 × 12)
●可吸着元件:
18 mm × 18 mm ～ 24 mm × 24 mm的元件
(18 × 18 < A × A ≦ 24 × 24)
●可吸着元件:
12 mm × 12 mm ～ 18 mm × 18 mm的元件
(12 × 12 < A × A ≦ 18 × 18)
1 2 3 4
5 6 7 8
⑤、⑦是可吸着12 mm × 12 mm以下的元件
识别用吸嘴(φ4mm以下)：①、③
1 2 3 4
5 6 7 8
●可吸着元件：
24 mm × 24 mm ～ 28 mm × 28 mm的元件
(24 × 24 < A × A ≦ 28 × 28)
④、⑧是可吸着12 mm × 12 mm以下的元件
识别用吸嘴(φ4mm以下)：①、③、⑥
1 2 3 4
5 6 7 8
●可吸着元件：
28 mm × 28 mm ～ 32 mm × 32 mm的元件
(28 × 28 < A × A ≦ 32 × 32)
NPM-D3 EJM6DC-MB-09O-02
规格

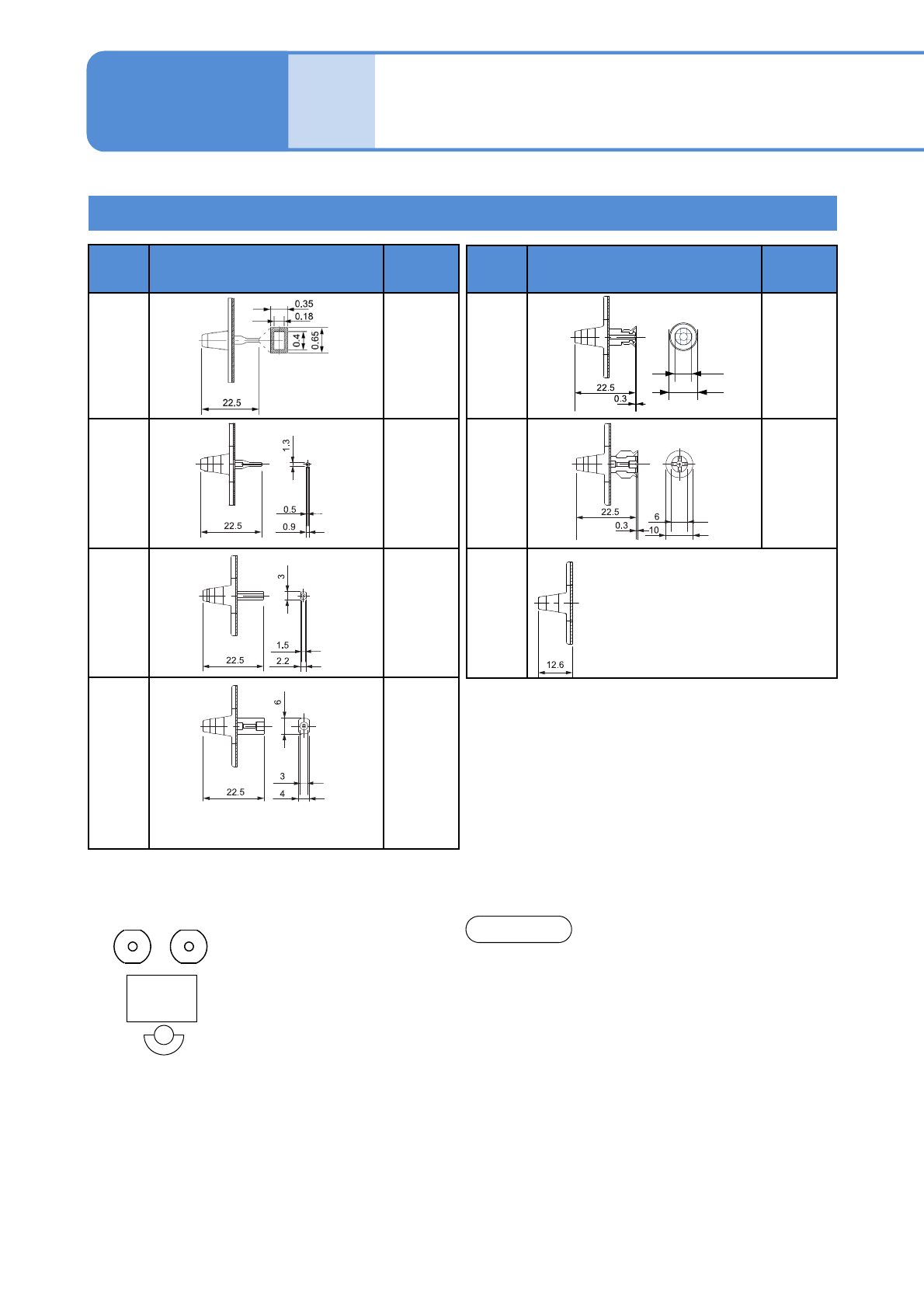

2吸嘴贴装头
吸嘴规格 3
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●考虑到生产率，建议通过轻量16吸嘴贴装头、
12吸嘴贴装头或者8吸嘴贴装头进行0603芯片
的贴装。
●不可使用AM100用吸嘴。
通知
操作篇
9-1-6
9-1-6-5
8
3.5
12
贴装头
照相机
(本图为从上方看起的状态)
吸嘴
No.
形状(mm)
对象元件
(代表例)
1582
1582N
0603R, C
1001
1001N
1005R, C
1608R, C
2012R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
Mini Tr, Di
1002
1002N
3216R, C
4532R, C
TAN-X, B,
C, D
AI电解-A, B,
C
1003
1003N
AI电解-D, E,
F
SOP
SOJ
PLCC
BGA
CSP
吸嘴
No.
形状(mm)
对象元件
(代表例)
1004
1004N
SOP
SOJ
QFP
PLCC
BGA
1005
1005N
SOJ
QFP
PLCC
BGA
1006
1006N
根据吸着元件的组合，在不进行吸着的贴装
头上安装吸嘴 (反射板) ，提高吸着贴装头的
识别稳定性。
● 33 × 33 mm 以上的元件在吸嘴排列2安
装1个。
