NPM-D3 EJM6DC-MB-02O-02 2-2-1 -5 各部位 名称 触摸屏 3 经常使用的操作 ■切换显示模式时 1 ●每按一次，翻转显示上下移动，切 换模式。 选择显示模式 1 提示信息 ( 自动 ) A A 提示信息 B 提示图标 根据状况显示提示信息。 ●提示图标的种类 图标 意义 指示 问讯 等待 危险、警告、注意 禁止 B 操作篇 2-2-1
NPM-D3 EJM6DC-MB-02O-02
■输入时
1
选择项目
1
2
3
2
输入数值
■删除一个数字时
3
●重复标记 (右上)
: 一直按下时，可以连续执行。
●解锁标记 (左上)
: 表示需要同时按 键。
2-2-1-4
■删除所有数字时
■取消输入时
输入完毕
操作键的标记
NPM-D3 EJM6DC-MB-02O-02
2-2-1-5
各部位
名称
触摸屏 3
经常使用的操作

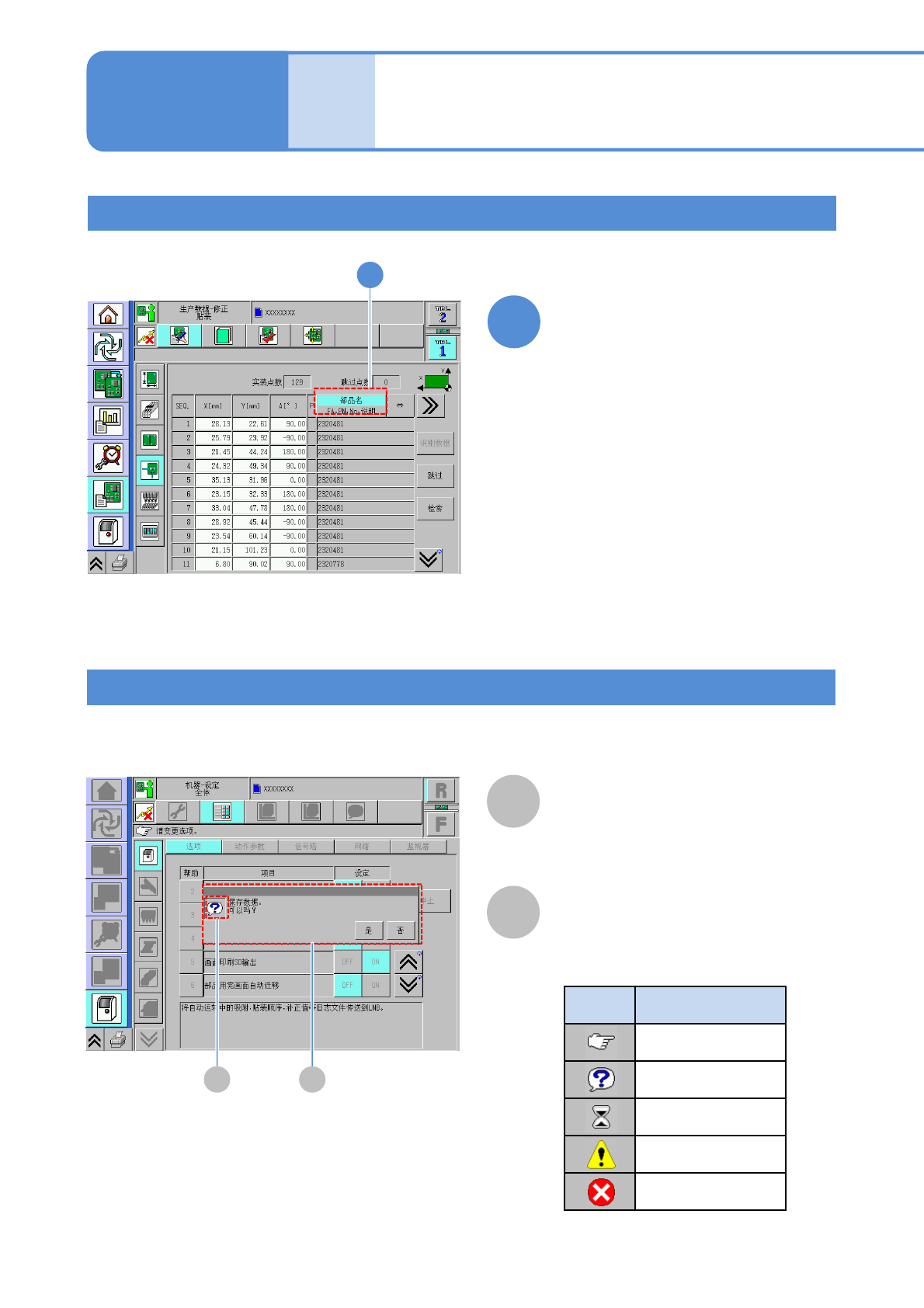

■切换显示模式时
1
●每按一次，翻转显示上下移动，切
换模式。
选择显示模式
1
提示信息(自动)
A
A
提示信息
B
提示图标
根据状况显示提示信息。
●提示图标的种类
图标 意义
指示
问讯
等待
危险、警告、注意
禁止
B
操作篇
2-2-1
NPM-D3 EJM6DC-MB-02O-02
2-2-1-6

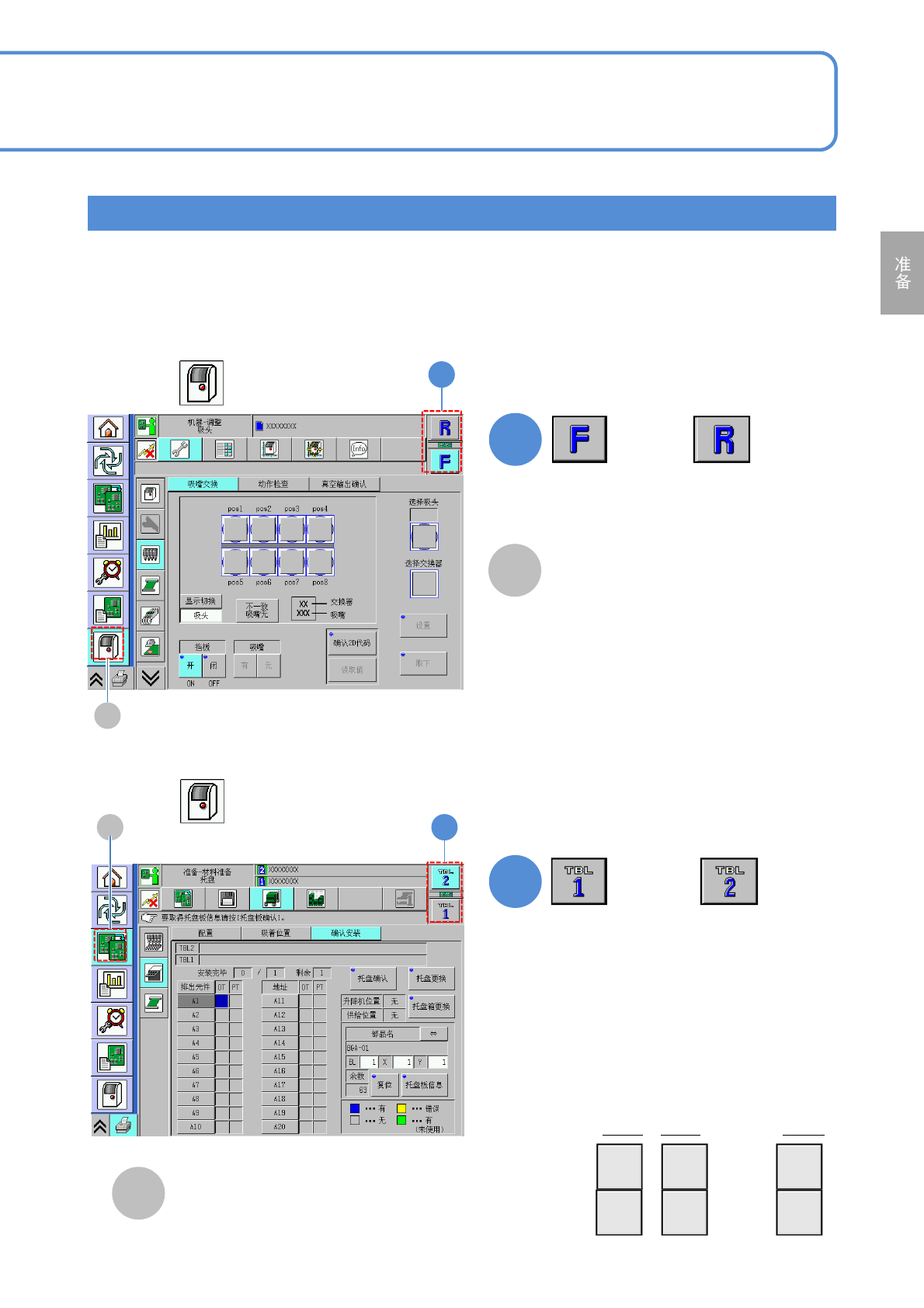

工作台/基台的切换显示 1
NPM-D3在前后配置XY单元，按画面右上键进行操作的切换。
有关工作台的切换键，根据以下条件会有变化。
●所选择的第1层的按键
●设备连接为生产线时所处的位置
■基台的切换显示
(第1层是 时)
1
1
或者
■工作台的切换显示
(第1层是 以外时)
1
(所显示的工作台被切换)
1
A
B
●设备即使连接为生产线时，设备
显示没有变化。
或者
●对生产线上最前端所处位置开始计数
并编号，工作台切换键就是按照此连续
编号来显示。
生产线前端
第1台
第2台 第N台
TBL
2
TBL
1
TBL
4
TBL
3
TBL
2N
TBL
2N-1
…
…
…
●在说明文中，使用以下形式。
前侧 → 「F」或者「TBL1」
后侧 → 「R」或者「TBL2」
A
[机器菜单]
B
[准备菜单]
