生产数据
校正
6-2-14-1
试点胶校正 1
(点胶头)
操作篇
6-2-14
输入试点胶数据
输入试点胶识别数据
校正的开始
照明值的设定
设定区域
识别
数据保存
再次确认试点胶
选择自动照明设定时不需要
校正结束
生产停止中的试点胶确认
校正的流程
即使在开始自动运转后的生产中途，只要设备处于停止(单一停止、循环停止、单一错误停
止)的状态，即可进行试点胶校正。
●只有在试点胶图形为单元时，可进行与通常相同的操作。
●当在基板上设定了试点胶时，则不进行校正。
●在生产停止中的试点胶确认画面上，不可进行[识别装置维护]的操作。
NPM-D3 EJM6DC-MB-06O-02
6-2-14-2

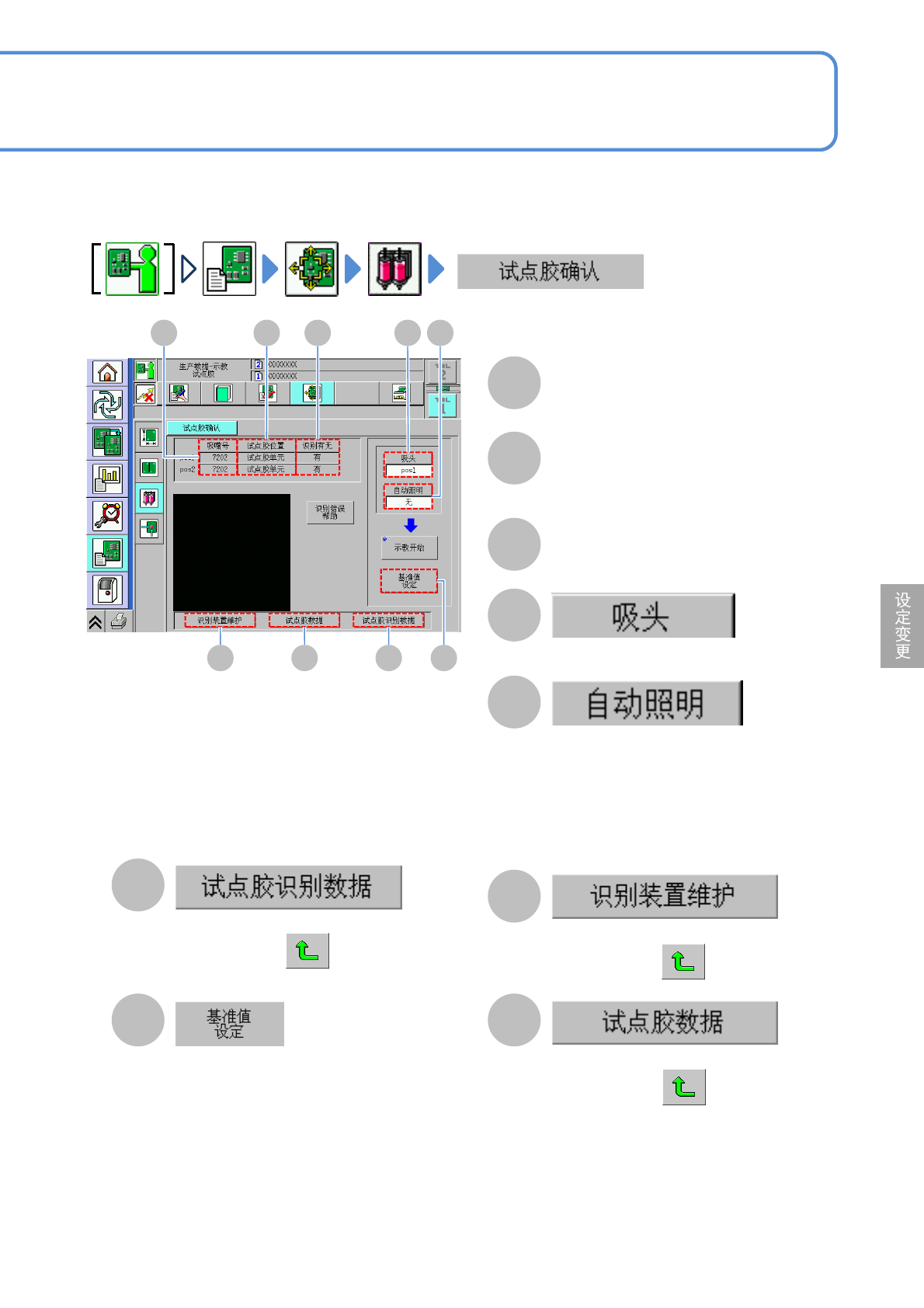

对每个点胶头粘着剂进行试点胶确认。有问题时变更设定值，可以进行再确认。
A B C D E
F G H I
A
吸嘴编号
B
试点胶位置
试点胶部位（基板、试点胶单元）。
C
识别有无
试点胶时的识别有无。
D
选择进行试点胶动作确认的点胶头。
E
进行试点胶识别时，选择是否自动调整照
明值。
有：
自动搜索并识别最佳照明值。
无：
通过被设定的照明值进行识别。
F
移动到识别装置维护画面。
画面移动后，按 。不移动到其他画
面。
G
移动到数据修改的试点胶数据画面。
画面移动后，按 。不移动到其他画
面。
H
移动到试点胶识别数据画面。
画面移动后，按 。不移动到其他画
面。
I
显示基准面积值的确认画面。
进行粘着剂的识别时，会显示作为基准的
总面积值的结果。
与被设定的数据相比较，反映到生产数据
上。
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
6-2-14-3
试点胶校正 2
(点胶头)
操作篇
6-2-14
1
2
+
2
3
A
4
B
把基板设置在基板传入口
(基板被传入，贴装头照相机移动到试
点胶位置)
●只有在基板上进行试点胶时。
灯值调整键
●设定为有自动照明时，不需要此项作业。
区域尺寸变更键
手动设定识别的搜索区域。
3A
4B
