NPM-D3 EJM6DC-MB-02O-0 2 独立实装模式的准备 在独立实装模式下，能够对处于生产 停止中的轨道进行准备工作。 1 2 ●处于周期停止中的轨道以黄色显示 。 2-8 ( → P.3-1-2) 2 3 3 ( → P.3-1-1) ( → P.2-3-2 ～ P.2-5-5) 在生产中画面上选择轨道后，执 行周期停止 ●显示步骤 的画面。 1 ●需要重新开始生产时 操作篇 2-8 +

100%1 / 710
NPM-D3 EJM6DC-MB-02O-02
2-7-2
显示元件的消费量
基板枚数:生产的总数
贴装点数:基板上的贴装总数
跳过点数:没有贴装的总数
合计点数:贴装点数+跳过点数
ADR(地址)
配置供料器的插槽编号(地址)。
L/R
编带的配置位置。
元件名称
元件名称过长时，滚动此键来显示。
元件/数量
1台供料器的元件数量。
装着/基板
1枚基板的贴装点数。
跳过/基板
1枚基板的跳过点数。
合计元件
元件的总数。
数量
供料器数量。
DE K L M
D
F
E
G
I
H
J
K
L
M
F G H I J

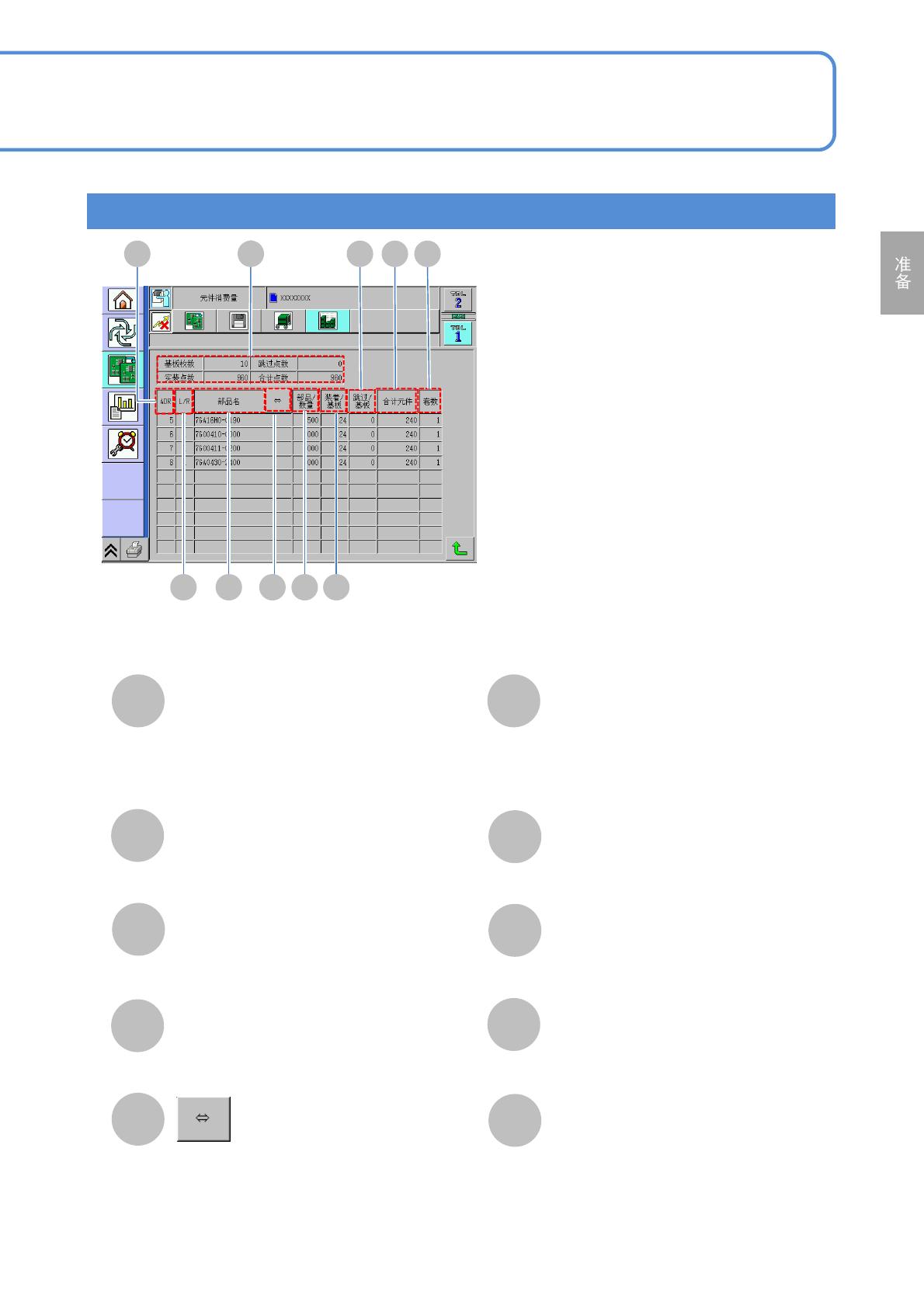

显示元件的消费量画面
NPM-D3 EJM6DC-MB-02O-02
独立实装模式的准备
在独立实装模式下，能够对处于生产停止中的轨道进行准备工作。
1
2
●处于周期停止中的轨道以黄色显示。
2-8
(→P.3-1-2)
2
3
3
(→P.3-1-1)
(→P.2-3-2～ P.2-5-5)
在生产中画面上选择轨道后，执
行周期停止
●显示步骤 的画面。
1
●需要重新开始生产时
操作篇
2-8
+
3 生产
