NPM-D3 EJM6DC-MB-02O-02 离线 准备 智能供料器的准备 1 2-4-1 -1 操作篇 2-4-1 2 1 剪断载体编带 把料架安装在料架座上 料架的前端对准插槽插入。 3 把杆往上拉，然后推到里 面。 载体编带 安装卷盘 ■大卷盘 把卷盘放在下段的曲面上。 确认卷盘是否能够转动。 ●根据邻接的卷盘的设置状 态，安装分离器。 ●对较重的卷盘，插入棒芯。 ( → P. 2-4-1-5) ■小卷盘 放置卷盘。 拉起杆直到…
NPM-D3 EJM6DC-MB-02O-02
2-3-7-2
NPM-D3 EJM6DC-MB-02O-02
离线
准备
智能供料器的准备 1
2-4-1-1
操作篇
2-4-1
2
1

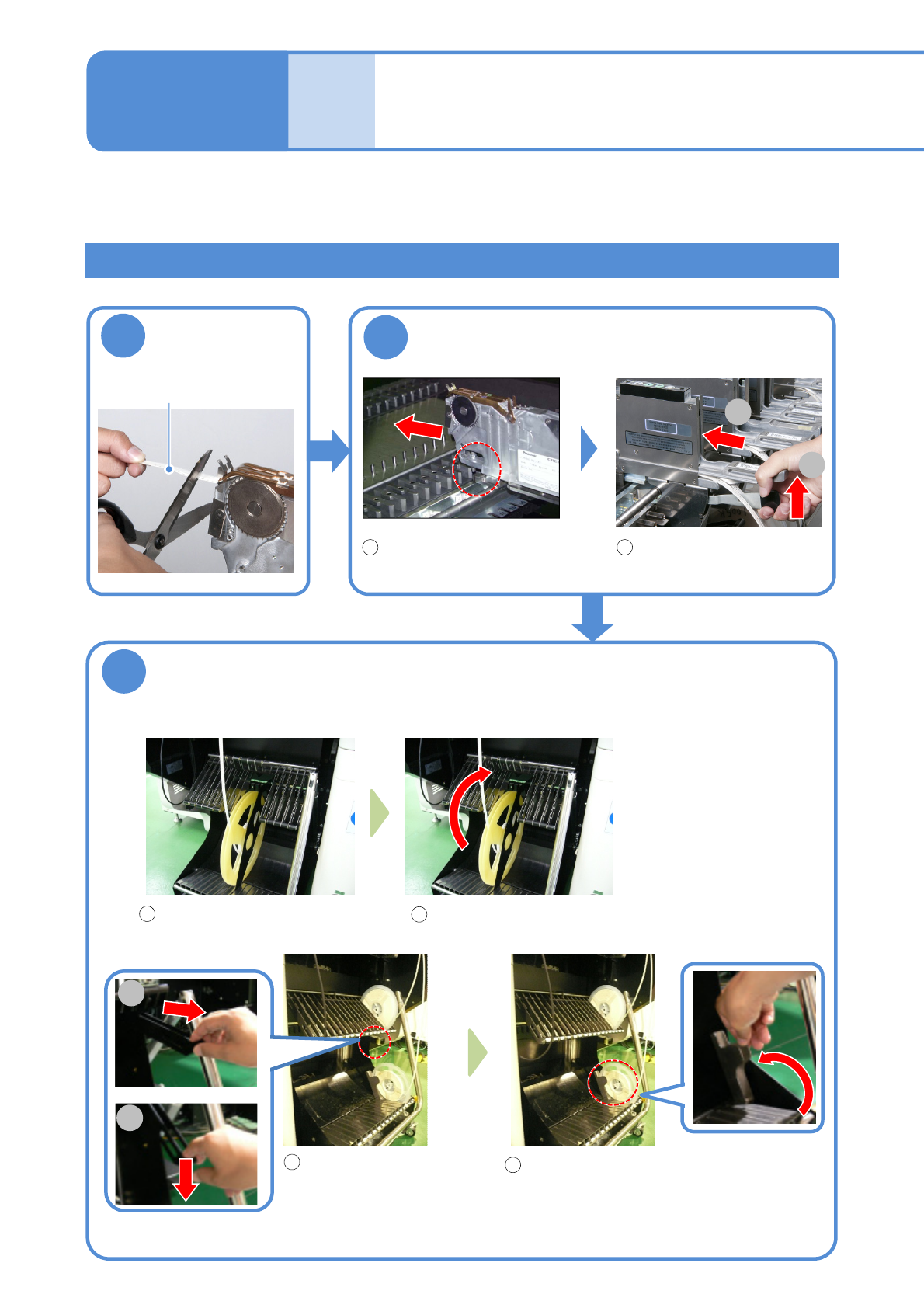

剪断载体编带
把料架安装在料架座上
料架的前端对准插槽插入。
3
把杆往上拉，然后推到里
面。
载体编带
安装卷盘
■大卷盘
把卷盘放在下段的曲面上。
确认卷盘是否能够转动。
●根据邻接的卷盘的设置状
态，安装分离器。
●对较重的卷盘，插入棒芯。
(→P. 2-4-1-5)
■小卷盘
放置卷盘。
拉起杆直到碰到下段小卷盘导向件。
●把杆往外向下拉，直到挡块位置。
2
1
1
2
1 2
1
2
2
1
双式编带料架设置
●替代元件的补充(→P.3-3-1)
在这里，对双式编带料架与薄型编带料架的安装方法与拆卸方法进行说明。
(→“智能编带料架”使用说明书)
NPM-D3 EJM6DC-MB-02O-02
2-4-1-2
2
1
薄型编带料架的安装
剪断载体编带
把料架安装在专用附件
料架的前端对准专用的附件
对准插槽插入。
按住杆，然后推到里面。
请确认已经安装好专用的附件后再执行操作。
2
1
●替代元件的补充(→P.3-3-1)
载体编带
跳至左页的步骤
3
2
把附件的前端对准插槽后插入 把杆往上拉，然后推到里面
1
1
2
■专用附件的安装方法
■薄型编带料架的安装方法
