NPM-D3 EJM6DC-MB-06O-02
6-1-15-6

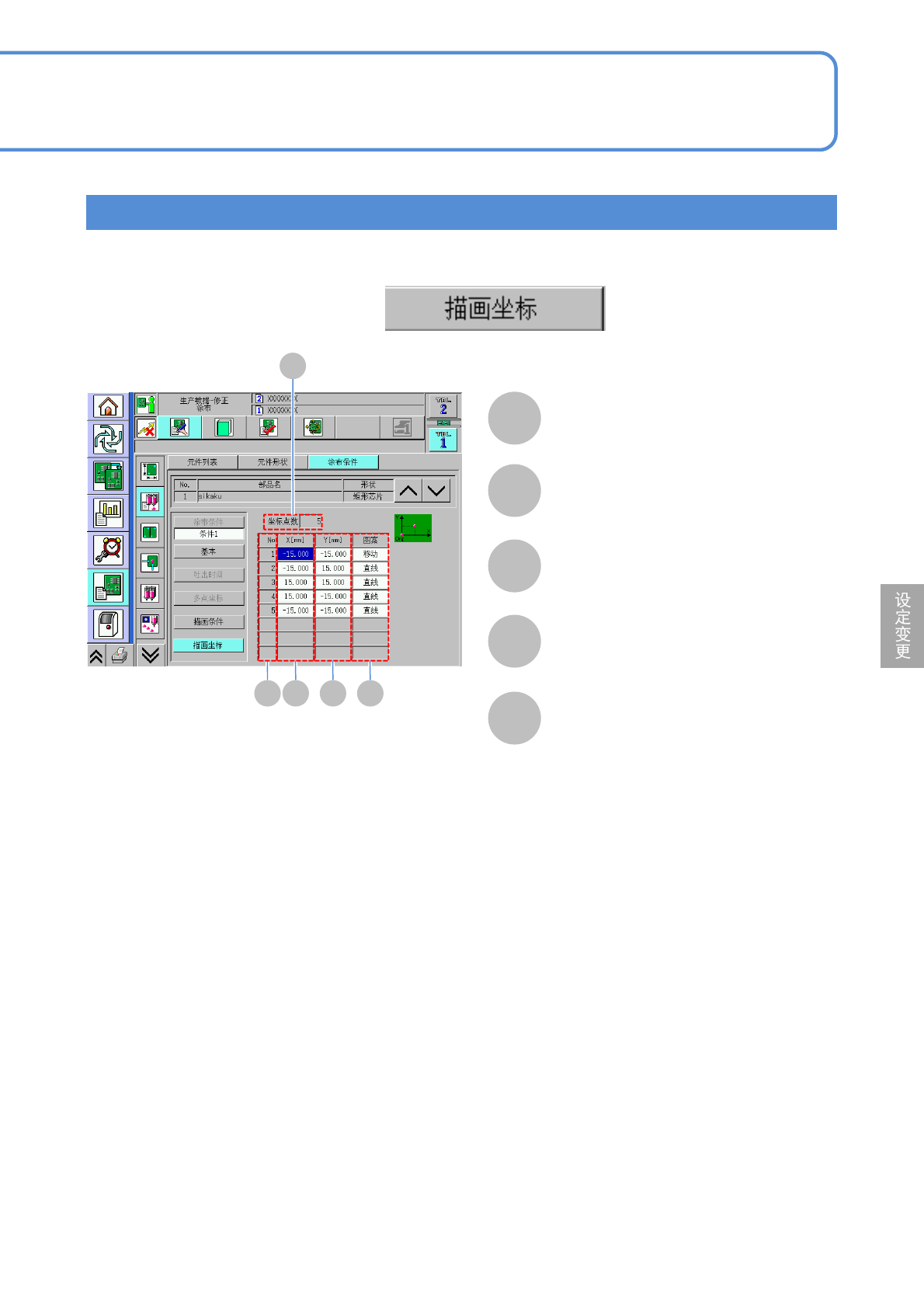

描绘坐标的设定
从「点胶条件」画面(→P.6-1-15-1)
只限有描绘数据时的情况
A
B
A
坐标点数
显示该元件列表的描绘坐标的点数。
B
No
从1按顺序显示。
C
X[mm]
显示点胶坐标X。
D
Y[mm]
显示点胶坐标Y。
E
图案
显示该坐标数据的动作图案。
移动：
不进行点胶或者描绘的动作，只移动
XY单元
直线：
进行从上一个坐标到直线的描绘动作。
点胶：
进行打点点胶的点胶动作。
C D E
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-16-1
AF
I B
EDGH
J K C LM
A
吸嘴选择数据的修改
(点胶头)
pos1/pos2
操作篇
6-1-16
确认、修改各点胶头使用的吸嘴的控制参数信息。
显示选择的吸嘴位置的控制参数信息。
B
显示吸嘴形状数据的程序库画面。
C
显示粘着剂数据的程序库画面。
D
显示点胶头使用的吸嘴形状数据的吸嘴
形状代码编号。
E
粘着剂名称
显示在点胶头使用的粘着剂数据的粘着
剂名称。
F
残量警告计数
对余量警告计数进行确认、修改。
G
点胶停止计数
对点胶停止计数进行确认、修改。
H
点胶稳定计时1(s)
对点胶稳定计时(点胶前)进行确认、修改。
I
点胶稳定计时2(s)
对点胶稳定计时(点胶后)进行确认、修改。
吸嘴编号
NPM-D3 EJM6DC-MB-06O-02
6-1-16-2
J
XY动作速度
对生产中的XY动作速度进行确认、修改。
K
吐出速度
对点胶动作时的吐出速度(螺栓轴的旋转
速度)进行确认、修改。
L
压力(MPa)
对点胶器的供给气压进行确认、修改。
M
温度偏移量(℃)
对温调单元的材料温度进行确认、修改。
在温调单元设定数值是，在粘着剂程序
库设定的温度加上温度偏移量的数值。
