NPM-D3 EJM6DC-MB-04O-02
4-3-2-2
确认数据名称
5
5
NPM-D3 EJM6DC-MB-04O-02

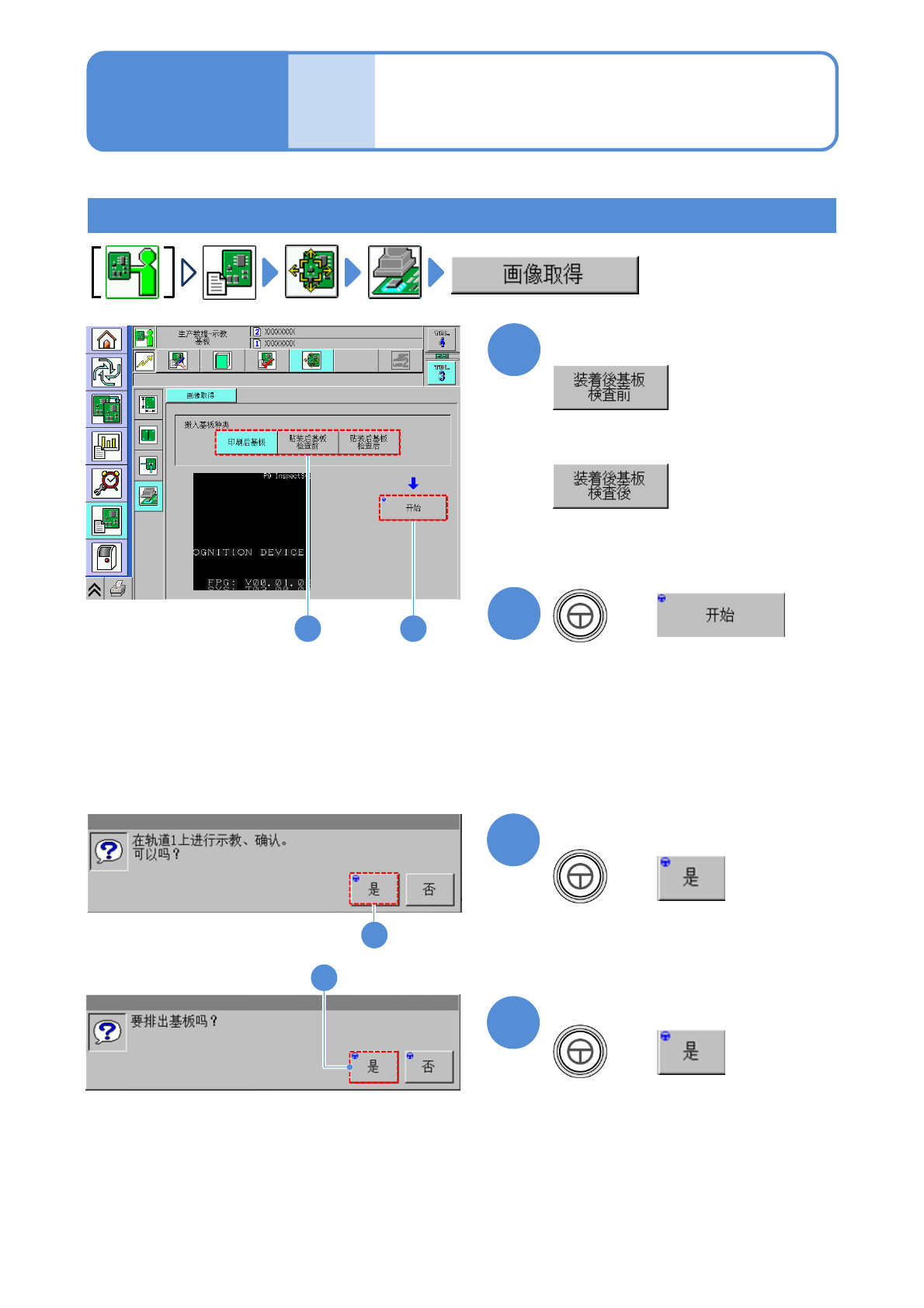

4-3-2-3
校正基板的摄像 2
生产数据
和校正
操作篇
4-3-2
校正基板的摄像
没有贴装元件状态的基板。
●为了设定基板颜色而使用。
1
(开始基板整体的摄像。被拍摄的图像保
存在检查BOX)
●摄像结束后基板被传出。
●在上游侧设备没有基板时，显示提示。
2
贴装有元件状态的基板。
●主要为了设定元件的检查参数而使用。
+
1 2
3
确认提示
4
确认提示
3
4
+
+
选择搬入基板的种类
NPM-D3 EJM6DC-MB-04O-02
4-3-2-4
