NPM-D3 EJM6DC-MB-06O-02 数据 修改 操作篇 6-1-8 对料架内和托盘内元件数据的确认和 修改方法进行说明。 E G F H B C D 部品名 形状 显示前后的元件信息。 2 ：右面的电极宽度。 4 ：左面的电极宽度。 1 ：上面的电极长度。 2 ：右面的电极长度。 3 ：下面的电极长度。 4 ：左面的电极长度。 最大尺寸 元件尺寸 A ADR( 地址 ) ●有设定时才会显示。 电极长度 电极宽度 修改画面上的…

100%1 / 710
NPM-D3 EJM6DC-MB-06O-02
6-1-7-2
NPM-D3 EJM6DC-MB-06O-02
数据
修改
操作篇
6-1-8
对料架内和托盘内元件数据的确认和修改方法进行说明。
E
G
F
H
B
C
D
部品名
形状
显示前后的元件信息。
2：右面的电极宽度。
4：左面的电极宽度。
1：上面的电极长度。
2：右面的电极长度。
3：下面的电极长度。
4：左面的电极长度。
最大尺寸
元件尺寸
A
ADR(地址)
●有设定时才会显示。
电极长度
电极宽度

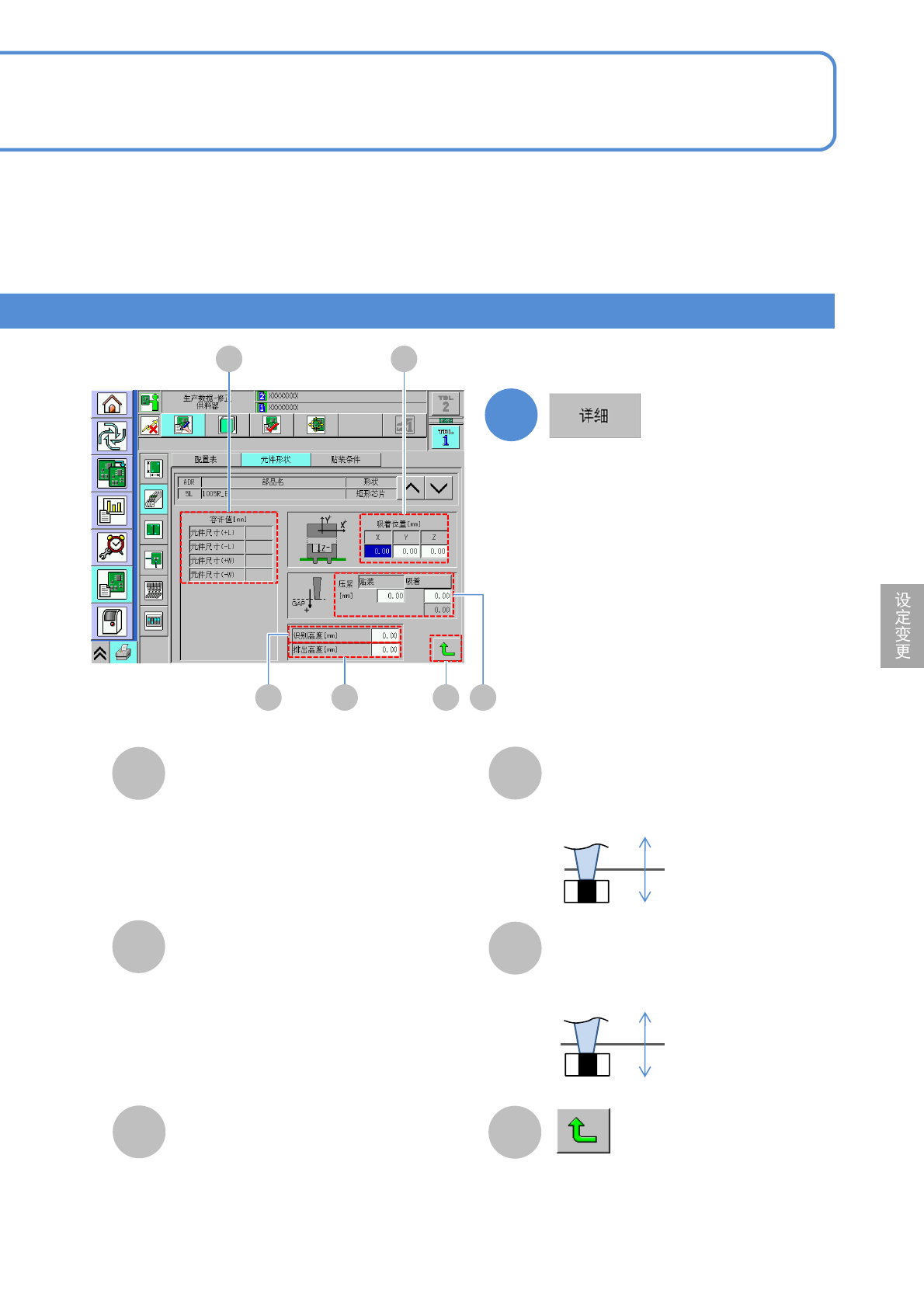

修改画面上的数据
●轻触画面，显示输入画面。
1
或者
6-1-8-1
元件形状数据的修改 1
料架的地址。
(→P.3-2-3
-1)
方形芯片元件 1
H F2 G
A B C ED
3
NPM-D3 EJM6DC-MB-06O-02
A
元件尺寸的容许值
识别高度
吸着位置
B
D
C
E
压紧
+
－
+
－
●＋L：＋方向的元件长度的容许值。
●－ L：－方向的元件长度的容许值。
●＋W：＋方向的元件宽度的容许值。
●－ W：－方向的元件宽度的容许值。
F
返回原来画面。
输入识别高度。
排出高度
输入排出高度。
6-1-8-2
2
对详细数据进行确认、修改。
A
CD E
B
F
●贴装:
贴装压紧[mm]
●吸着:
吸着压紧[mm]
(* 只可在2、3吸嘴时进行编辑)
