NPM-D3 EJM6DC-MB-09O-02
规格

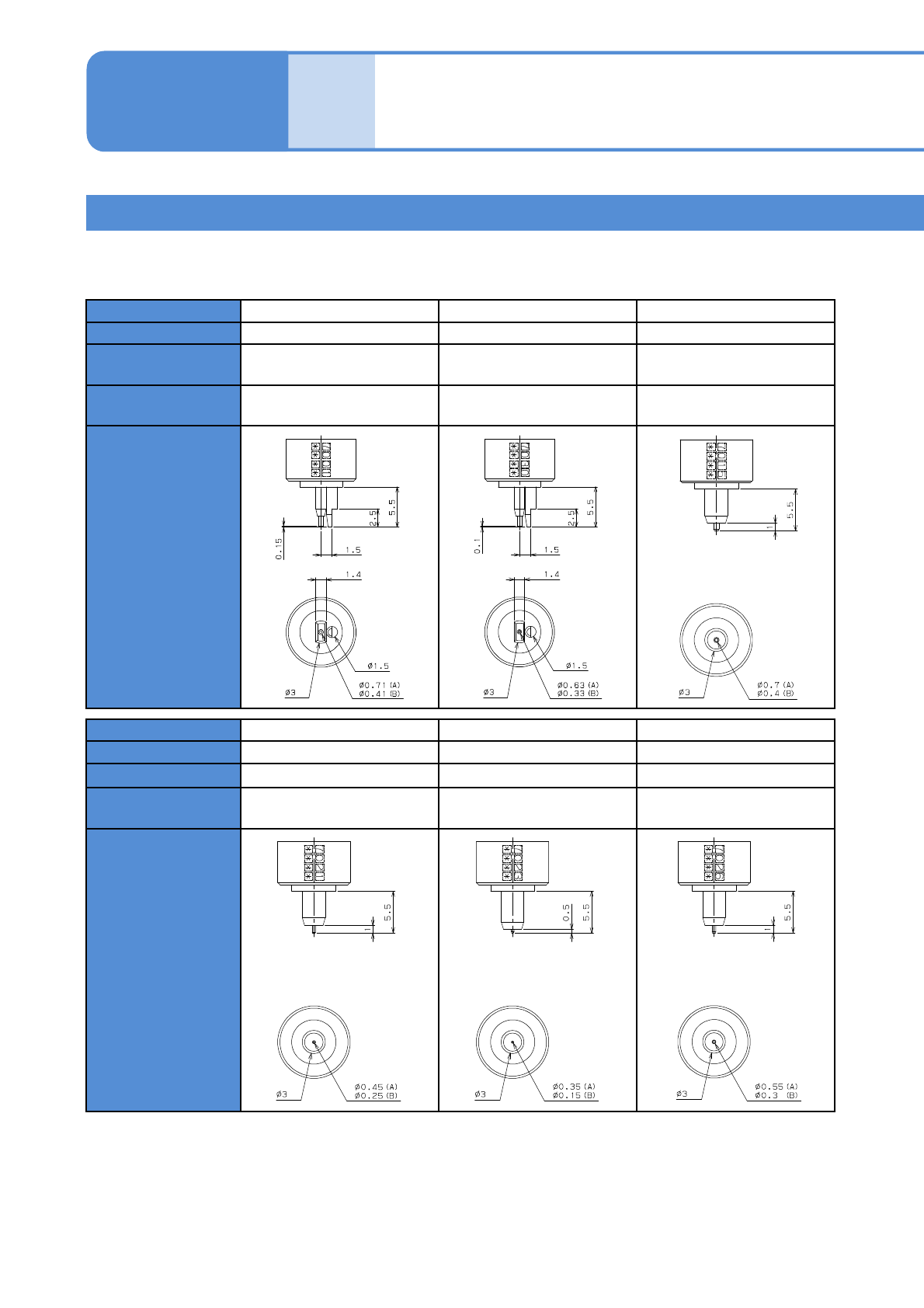

9-1-6-9
点胶嘴(选购件) 1
点胶头根据对象元件、用途，准备了各种点胶嘴。
■1点点胶嘴
点胶嘴No.
7001 7030 7015
种类 打点点胶 打点点胶
描绘点胶
*)
点胶直径(大致)
点胶宽度(大致)
φ0.7 ～ φ1.1 mm φ0.6 ～ φ1.0 mm
0.8 ～ 1.2 mm
对象元件
(代表例)
1608R, C
轨道附近点胶
1608R, C
轨道附近点胶
BGA
CSP等
形状
(单位: mm)
点胶嘴No.
7021 7023 7026
种类
描绘点胶
*)
描绘点胶
*)
描绘点胶
*)
点胶宽度(大致) 0.6 ～ 1.0 mm 0.4 ～ 0.8 mm 0.7 ～ 1.1 mm
对象元件
(代表例)
BGA
CSP等
BGA
CSP等
BGA
CSP等
形状
(单位: mm)
) 上述描绘点胶嘴是一例。对于描绘点胶嘴，根据点胶材料、点胶形状等需要个别商洽。详细情况请咨询。进
行描绘点胶(非接触点胶)时，需要高度传感器(选购件)。
（A：外径 B：内径）
吸嘴规格 5
操作篇
9-1-6
NPM-D3 EJM6DC-MB-09O-02

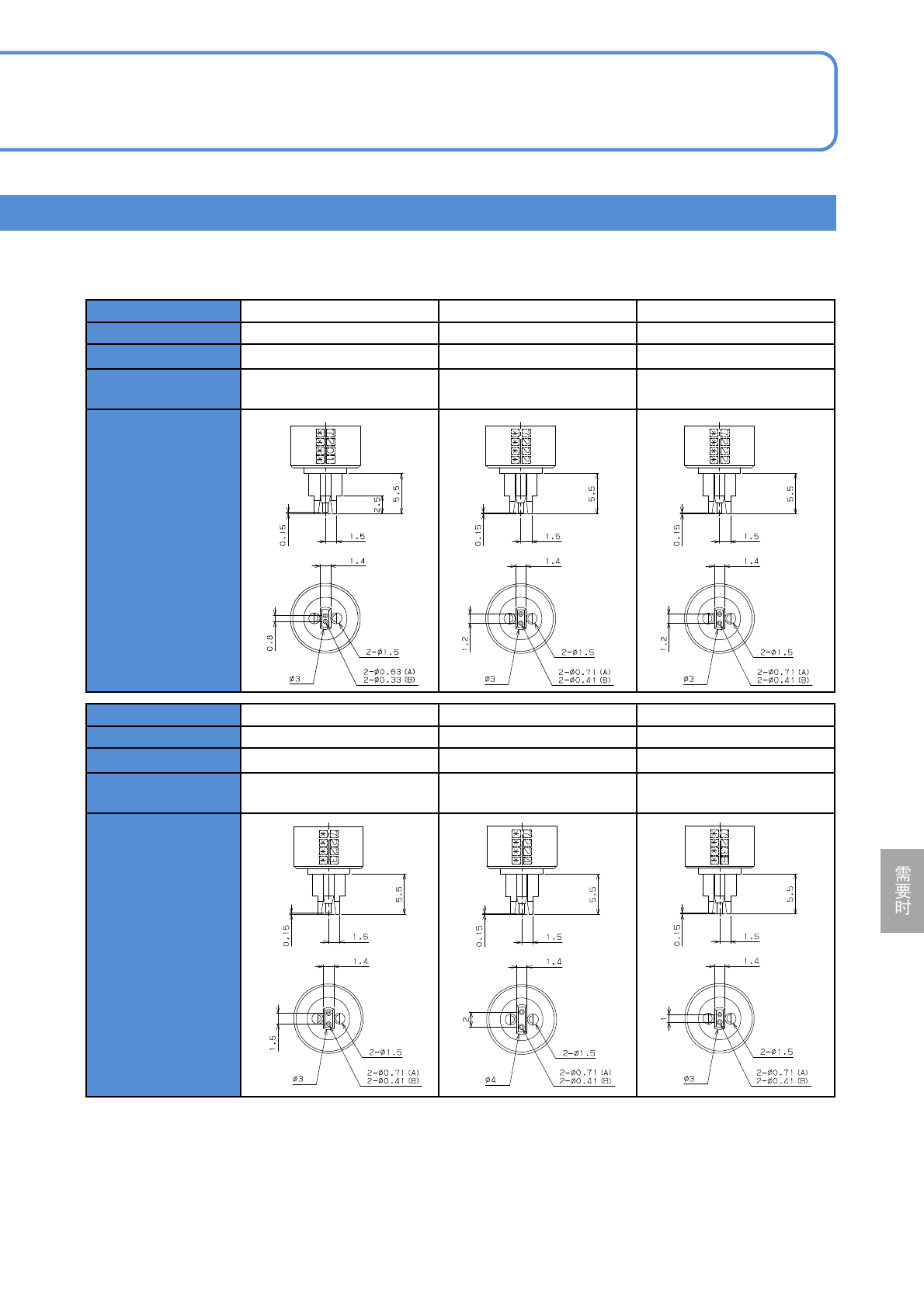

9-1-6-10
■2点点胶嘴
点胶嘴No.
7201 7204 7222
种类 打点点胶 打点点胶 打点点胶
点胶直径(目安)
φ0.6 ～ φ1.0 mm φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm
对象元件
(代表例)
1608R, C
～ 3216R,C
1608R, C
～ 3216R,C
2125R, C
～ 3216R,C
形状
(单位: mm)
点胶嘴No.
7223 7224 7236
种类 打点点胶 打点点胶 打点点胶
点胶直径(目安)
φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm
对象元件
(代表例)
3216R, C
～ 4 mm x 4 mm
2 mm x 2 mm
～ 4 mm x 4 mm
2125R, C
～ 3216R,C
形状
(单位: mm)
（A：外径 B：内径）
NPM-D3 EJM6DC-MB-09O-02
规格

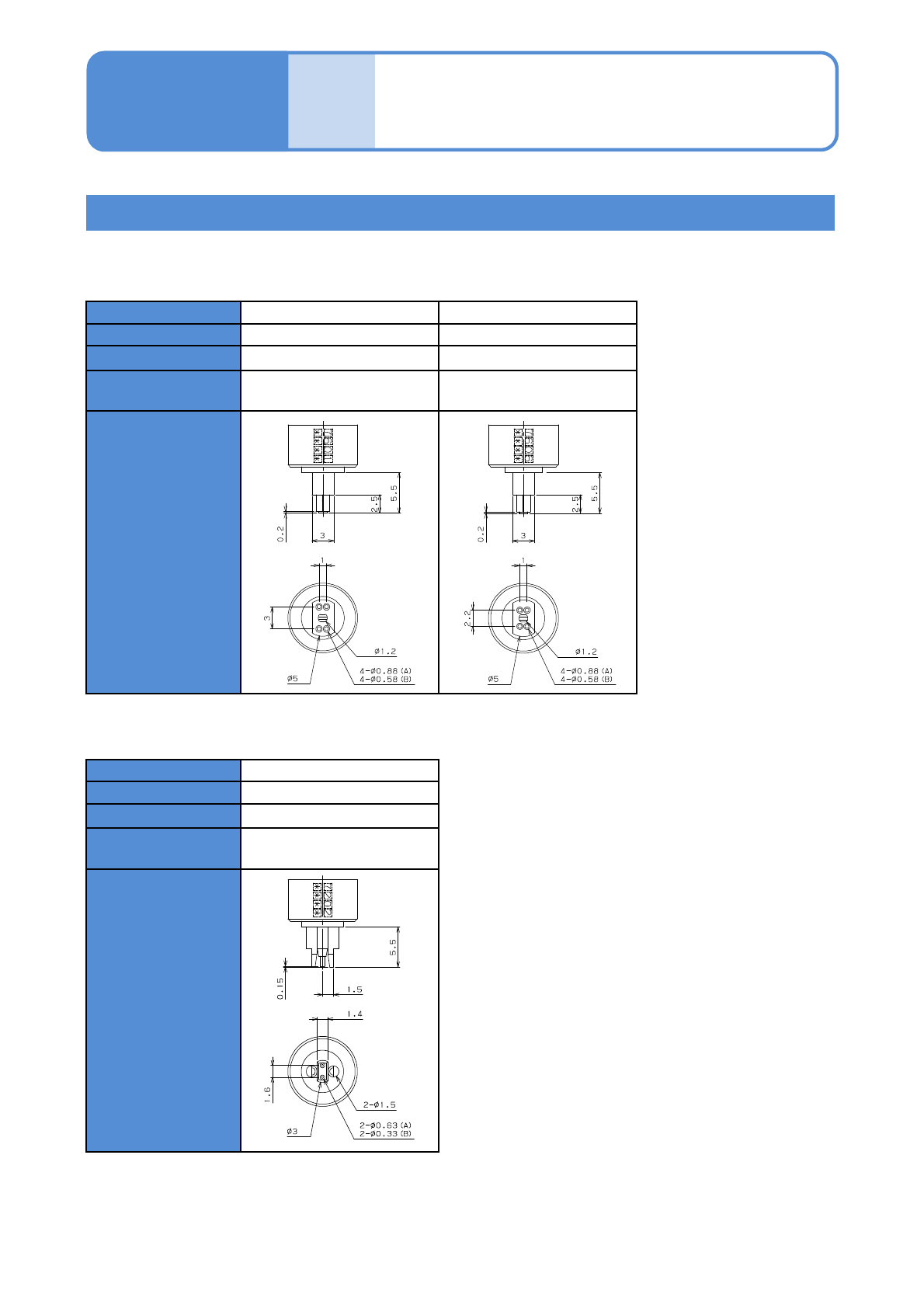

9-1-6-11
点胶嘴(选购件) 2
■4点点胶嘴
点胶嘴No.
7601 7606
種類 打点点胶 打点点胶
点胶直径(目安)
φ0.8 ～ φ1.2 mm φ0.8 ～ φ1.2 mm
对象元件
(代表例)
大型元件 大型元件
形状
(单位: mm)
点胶嘴No.
7202
种类 打点点胶
点胶直径(目安)
φ0.6 ～ φ1.1 mm
对象元件
(代表例)
校准用
形状
(单位: mm)
（A：外径 B：内径）
■校准点胶嘴
（A：外径 B：内径）
吸嘴规格 6
操作篇
9-1-6
