NPM-D3 EJM6DC-MB-06O-02 生产数据 校正 基板识别 识别基板的印刷图案上的标记，来计 算生产数据的印刷图案的偏位， 因而可以补正生产数据。 进行贴装之际，请设定进行贴装所需 的识别标记。 ●识别模式有「基板」、「组」、「图案」的 3 种类型，每一种类型，都可以设 定识别标记和不良标记 ( 为 了判断不良的标记 ) 。 图案 1 图案 2 图案 3 图案 4 图案 5 图案 6 图案 9 图案 10 图案 11 图案…
NPM-D3 EJM6DC-MB-06O-02
指示灯值的调整
通过校正所得图像不是很清晰时调整照明(指示灯)，对其调整方法进行说明。
A
B
D
■使照相机往上移动时
■使照相机往下移动时
■使照相机往左移动时
■使照相机往右移动时
切换移动率。
C
■增加指示灯值时
(调亮时)
■降低指示灯值时
(调暗时)
切换指示灯值的变更率。
指示灯值调整键
微调键
灯从内侧按照灯1(内侧)→灯4(外侧)的顺
序配置。
6-2-1-4
A
B
C
D
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正

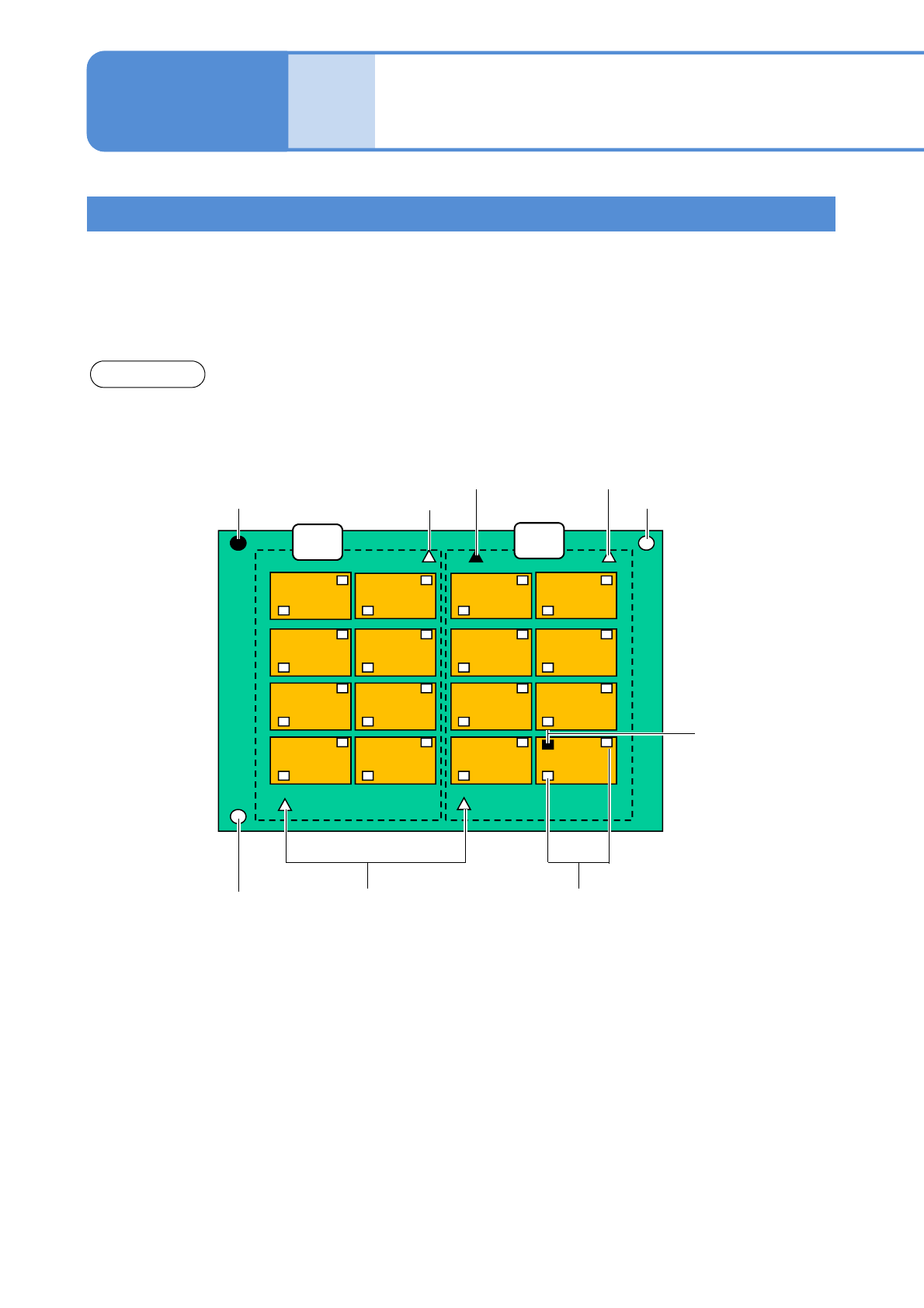

基板识别
识别基板的印刷图案上的标记，来计算生产数据的印刷图案的偏位，因而可以补正生产数据。
进行贴装之际，请设定进行贴装所需的识别标记。
●识别模式有「基板」、「组」、「图案」的3种类型，每一种类型，都可以设定识别标记和不良标记(为
了判断不良的标记)。
图案1 图案2
图案3
图案4
图案5
图案6
图案9
图案10
图案 11
图案 12
图案 13 图案 14
图案 15 图案 16
组识别标记
组识别标记
基板识别标记
图案 7
图案 8
图案
识别标记
基板识别校正 1
组 1
组识别标记
基板
组 2
6-2-2-1
基板识别标记
操作篇
6-2-2
组不良标记
基板不良标记
图案不良标记
NPM-D3 EJM6DC-MB-06O-02
6-2-2-2
校正的流程
基板数据的输入
基板识别数据的输入
校正的开始
照明值的设定
识别
用NPM-DGS 编制
←选择自动照明设定时不需要
数据保存
识别测试
校正结束
