NPM-D3 EJM6DC-MB-05O-0 2 5-4-1 2 生产 2 生产开始 操作篇 5-4-1 1 3 + 自我诊断中有异常时，显示异常项目 。根据异常 内容进行处理。 注意 生产数据校正结束后，开始生产。 ●生产开始时，请确认条形码阅读器 等周边机器是否启动了电源。 伺服开关置于 ON
NPM-D3 EJM6DC-MB-05O-02
5-3-2-7
1
2
3
5
4
6
1

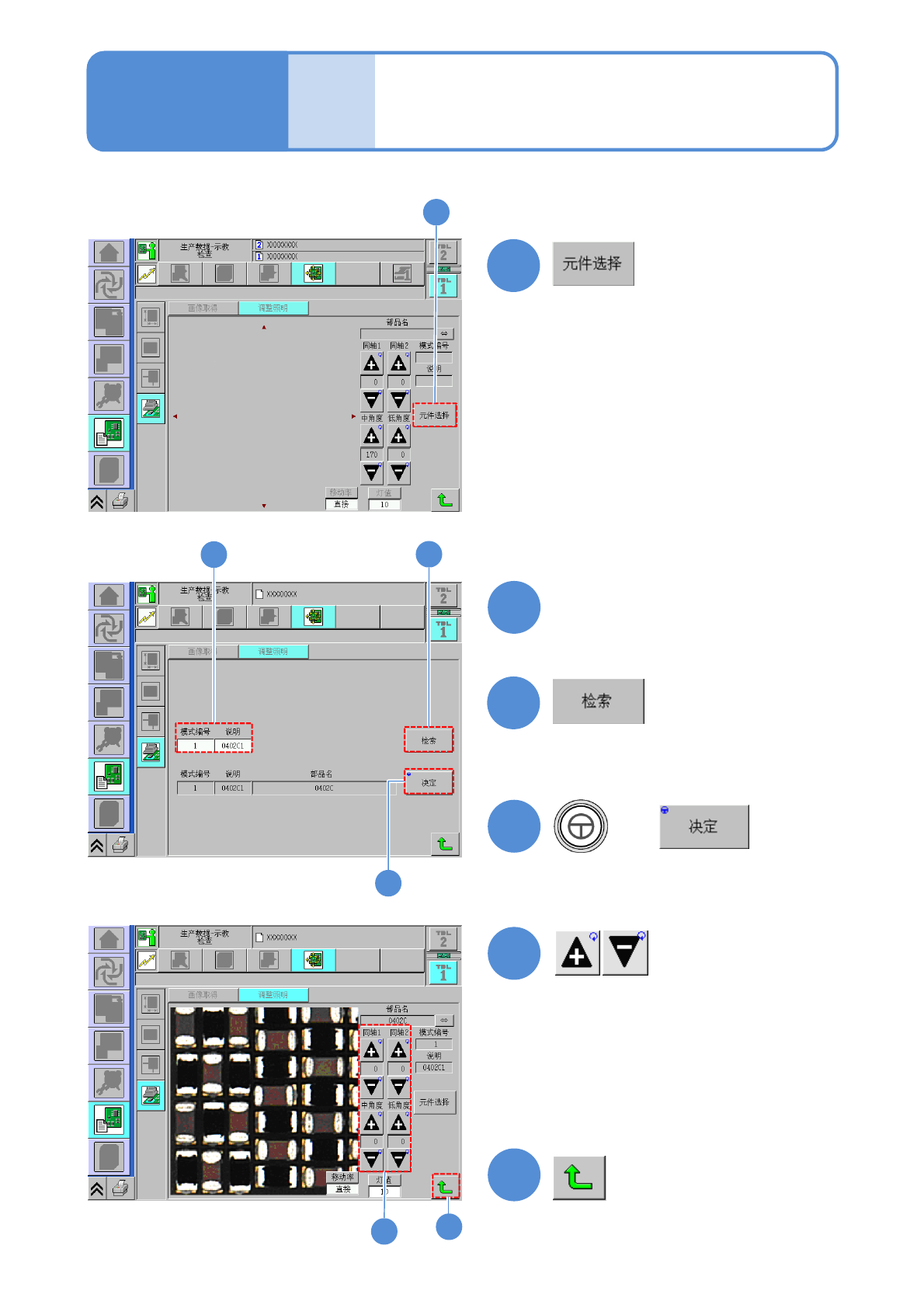

(显示确认图像状态的元件选择画面)
输入图案编号和说明
2
3
(在画面上显示与输入的数据一致的元件
信息)
4
+
(检查头移动至所选择的元件位置）
5
●变更同轴1／同轴2／中角度／低角度
的各照明値，调整到适合检查的图像
状态。
●变更各照明值，同时确认是否适合检查
状态的画面。
●调整的照明条件适用于检查条件时，记
录调整值。
6
(返回开始的画面)
■模式为说明时
生产数据
和校正
校正基板的摄像 4
操作篇
5-3-2
NPM-D3 EJM6DC-MB-05O-02
5-4-1
2
生产
2
生产开始
操作篇
5-4-1
1
3
+

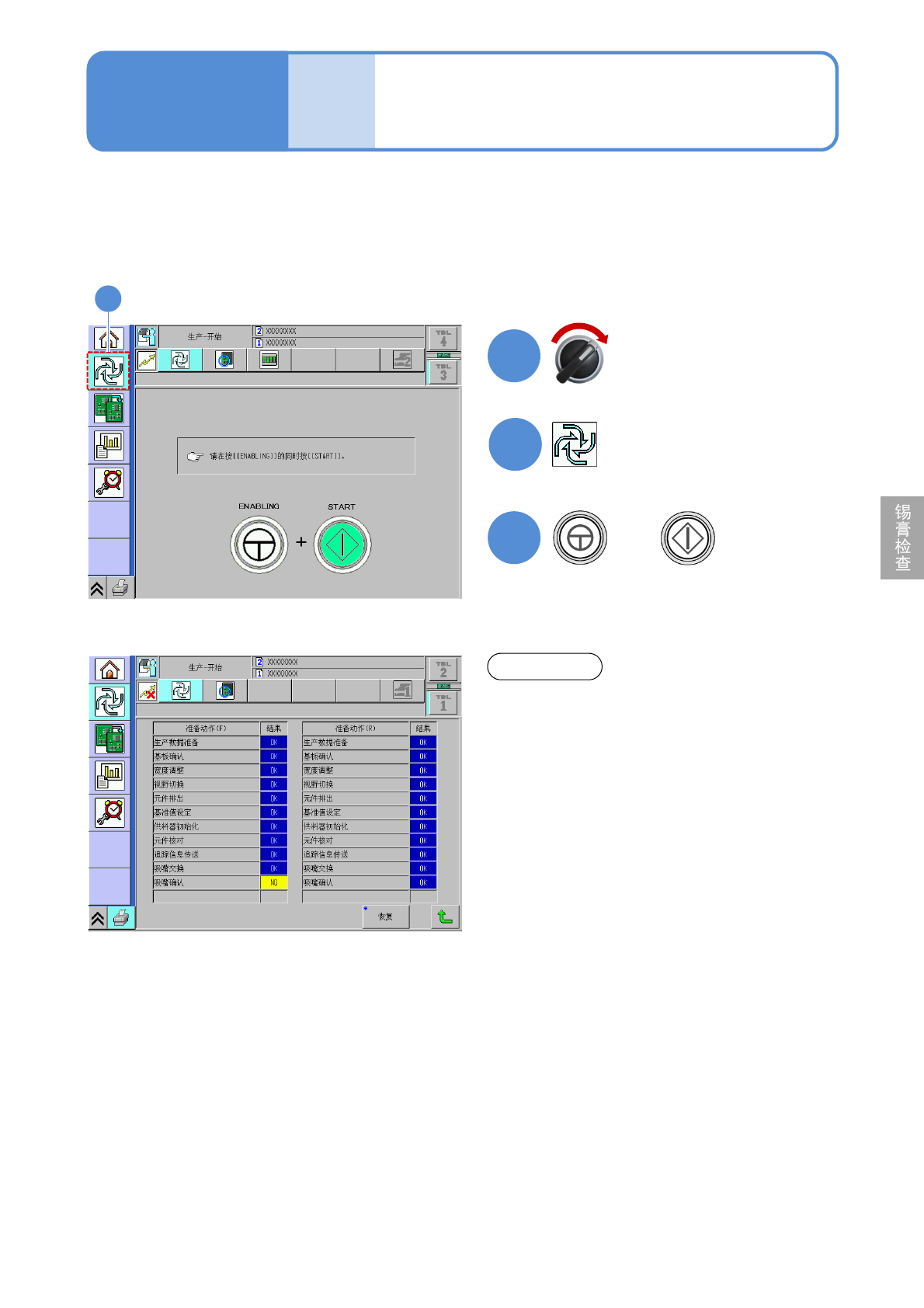

自我诊断中有异常时，显示异常项目。根据异常
内容进行处理。
注意
生产数据校正结束后，开始生产。
●生产开始时，请确认条形码阅读器等周边机器是否启动了电源。
伺服开关置于ON
NPM-D3 EJM6DC-MB-05O-02
5-4-2-1
1
A B C D
E F GHE EF
1
A
基板
包括NG基板数量／通过基板的基板通过
数量。
B
图案
NG图案数量／实际检查的图案数量。
C
循环时间
循环时间1：
贴装前的夹紧结束后到贴装后的夹紧解
除前为止的时间(秒)。
循环时间2：
包括传送时间、包括基板待机时间、基
板传入时间(秒)。
D
检查视野数
现在的检查完毕视野数／全部检查视野数。
E
等待工序
传入待机：
等待上游侧设备的基板传入的状态。
传出待机：
下游侧设备，等待基板可以传入的状态。
■ 显示时
可以确认生产基板的检查结果。
生产
状況监视器
操作篇
5-4-2
