NPM-D3 EJM6DC-MB-07O-02
机器参数

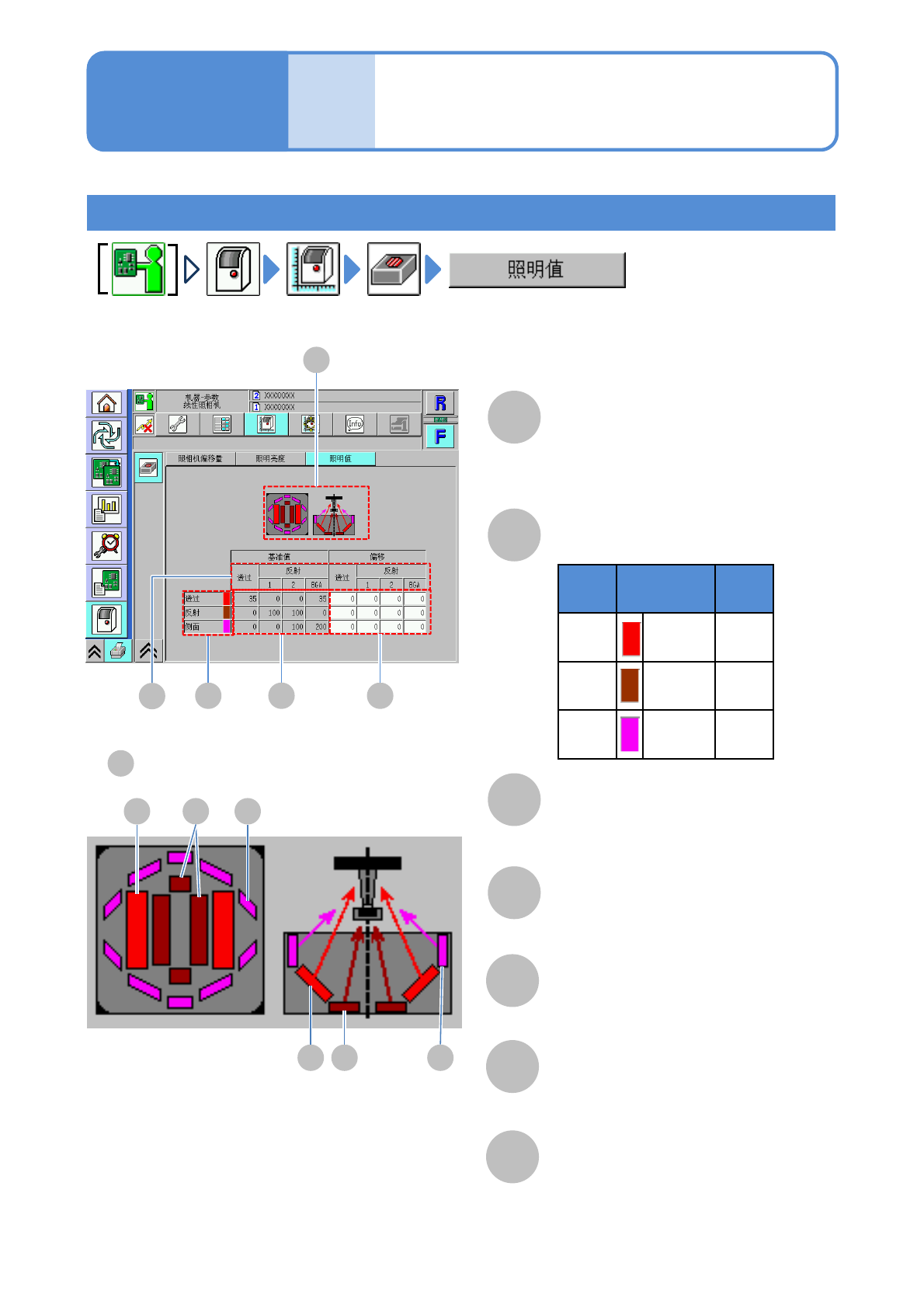

多功能识别照相机的确认 2
A
照明模式
●透过:透过模式
●1:反射1模式
●2:反射2模式
●BGA:反射BGA模式
A
B C D
設備に設置されているフィーダーのメモリー情報を表示します。
多功能识别照相机照明值
B
照明
C
基准值
各照明的照明模式的指示灯基准值。
D
偏移值
各照明的照明模式的指示灯偏移值。
显示 颜色
照明
种类
透过 红色
透过
照明
反射 褐色
反射
照明
侧面 粉红色
侧面
照明
框的扩大图
H
F EG
EF G
H
E
G
F
侧面照明
透过照明
反射照明
操作篇
7-3-17
7-3-17-3
NPM-D3 EJM6DC-MB-07O-02
机器参数
托盘原点偏移量和
吸着位置的确认
操作篇
7-3-18
7-3-18
●TP [mm]
托盘料架的TP轴的原点偏移值。
●TL [mm]
托盘料架的TL轴的原点偏移值。
确认吸着位置的偏移值
A
原点偏移值
确认原点偏移值
A
B
位置偏移值 X[mm]/Y[mm]
标记A、B点的X、Y方向的位置偏移值。
位置偏移值 Z[mm]
标记C、D、E的Z方向的位置偏移值。
确认托盘料架的吸着位置的偏移值、TP轴和TL轴的原点偏移值。
A
A
B
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-19
料架吸着位置
A
台车位置的偏移值
X[mm]/Y[mm]/Z[mm]
左右台车位置的偏移值。
B
吸着位置的偏移值
X[mm]/Y[mm]/Z[mm]
料架的吸着位置的偏移值。
(X/Y/Z坐标)
料架吸着位置和
转印位置偏移量的确认
转印位置偏移值
A
刮刀轴的偏移值
B
转印位置的偏移值 Z[mm]
A
B
●原点偏移量[pluse]
刮刀轴的原点偏移值。
●A:调节量0.05mm[pluse]
刮刀轴的A点(0.05mm位置)偏移值。
●B:调节量0.50mm[pluse]
刮刀轴的B点(0.50mm位置)偏移值。
转印位置的Z轴方向偏移值。
7-3-19
A B A
CD
C
D
显示在校准时所计测的全部值。标注
“－”的项目为计测对象外部位的数据。
显示在重新连接交换台车后、进行吸着
动作时所计测的值。只显示台车的值。
