NPM-D3 EJM6DC-MB-04O-02
不良基
板处理
概要
操作篇
4-5-1
4-5-1
■所谓的不良基板处理
所谓的不良基板处理，是指对在检查头上发生的不良基板进行的一系列处理。
●抽出检查结果为不良的基板。
●通过手动进行调整(排出异物等)。
●将调整后的基板再投入设备后，贴装元件。
在配置有检查头(元件检查)的NPM-D3下，在贴装屏蔽盒之前进行元件的检查(*1)后在贴装BGA之前进行异物检
查(*2)，当检测到不良时，即不在所检测的位置上执行贴装元件而搬出。
■不良基板的处理方法
不良基板的处理方法可分为使用条形码扫描器的运用与不使用条码扫描器的运用这两种。
■配置有条形码扫描器时的运用 (→P.4-5-2)
●抽出不良基板时，粘贴再投入用的条形码后，通过条形码扫描器读取这个条形码。
●通过手动调整不良基板后再投入时，通过条形码扫描器读取再投入用条形码。
●对放入后的基板不良部位再次实施检查，如果没有问题，则显示没有贴装元件的确认画面，如果在这个画面
上选择“贴装”，即会执行贴装。
●处理不良基板，需要进行下述设定:
1. 设定通过LNB再投入的基板ID。(→[LNB] 使用说明书第4章 ‘基板ID 设定’)
2. 在配置有检查头(元件检查)的设备上，进行软件开关的设定。 (→P.4-2-1)
■没有配置条形码扫描器时的运用 (→P.4-5-3)
●抽出不良基板时，不使用条形码扫描器。
●通过手动调整不良基板后再投入时，也不使用条形码扫描器。
●对放入基板的不良部位再次实施检查，如果没有问题，则显示没有贴装元件的确认画面，如果在这个画面上
选择“贴装”，即会执行贴装。
●在本运用下，不可使用“不良标记识别结果的转送”，以及“基板弯曲信息的转送”、“APC功能”、“自
动机种切换功能”等通信功能。

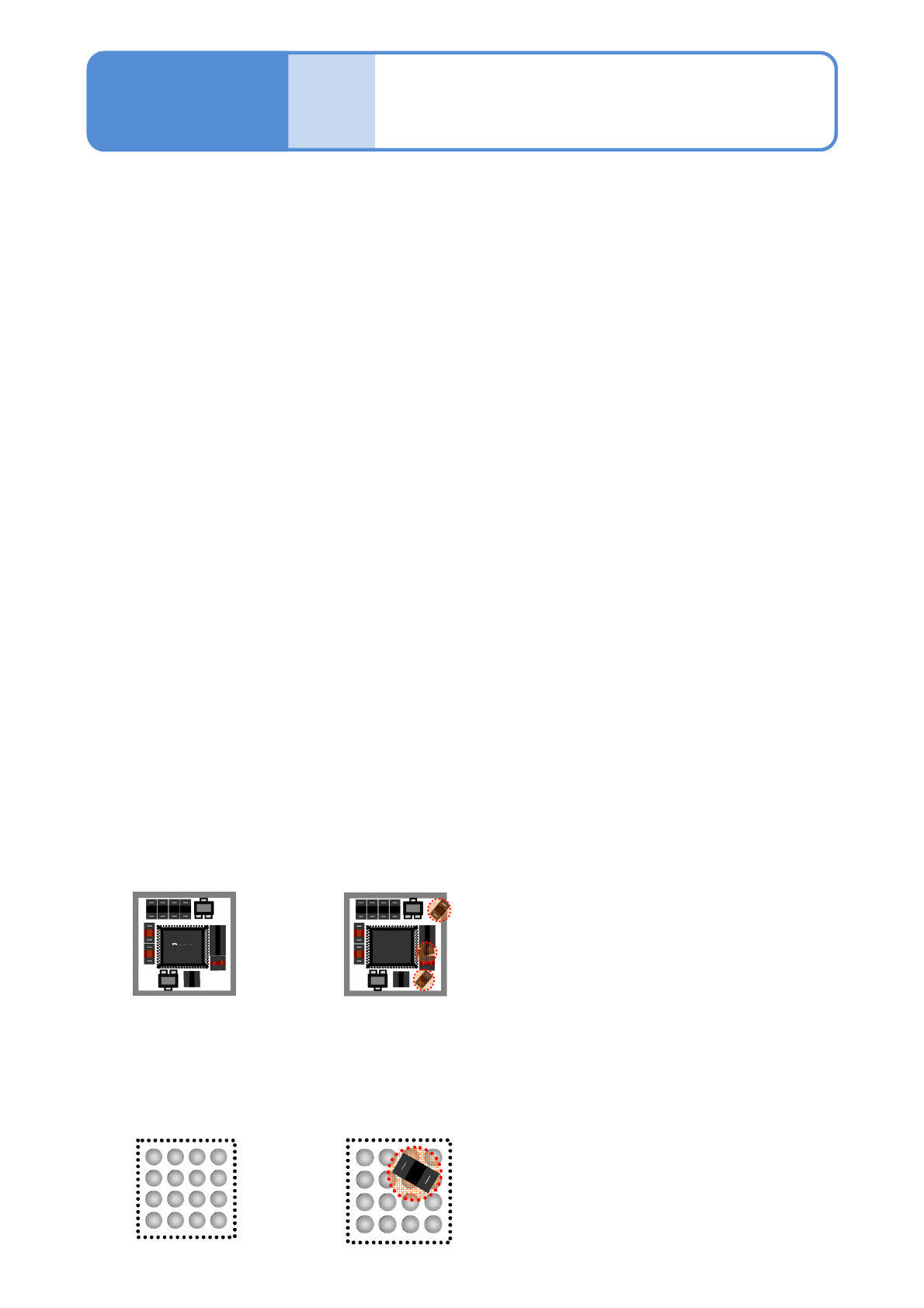

■BGA元件的异物检查示例 (*2)
无异物 有异物
检查贴装区域内是否有异物(垃圾、飞散元件等)。
■密封盒元件的异物检查/下部检查示例 (*1)
没有异物 有异物
●检查贴装区域内是否有异物(垃圾、飞散元件等)。
●在贴装区域内，检查是否正常贴装了全部元件。
NPM-D3 EJM6DC-MB-04O-02
4-5-2-1
配置有条形码扫描器时的
运用 1
不良基
板处理
操作篇
4-5-2
4
1
抽出不良基板
重新开始搬送
5
3
以手动调整不良部
位
再投入手动调整后
的基板(→P.4-5-2-4)
2
粘贴再投入用条形
码后，读取
(→P.4-5-2-2)
●将重新开始搬送开关(脚
踏开关等)置于ON。
●在选购件显示器上，一边
确认一边进行调整。
●信号塔亮灯，蜂鸣器鸣叫。
●通过检查监视器画面的
“NG排出解除”解除。
(→P.4-4-3)
为了通过LNB管理生产信息，对全部的基板都自动赋予了识别编号。
如果在检查排出传送带上抽出基板后开始生产，则会导致在LNB管理的生产信息与实际的生产数量产生差异。
因此在抽出基板上粘贴再投入用条形码，使其与被赋予的识别编号相链接。
●无需再投入的基板，则无需粘贴条形码。
■检查排出传送带的规格
●判定为不良的基板将停止在检查排出传送带
*1)*2)
上。
●按下与检查排出传送带相连接的重新开始搬送的开关(脚踏开关等)，即会重新开始搬送。
■关于再投入用条形码
*3)
●请客户准备再投入用条形码。
●再投入基板时，请务必在排出不良基板时粘贴条形码后读取数据，然后在再投入时再次读取。
*1)
被判定为良品的基板不停止在检查排出传送带上。
*2)
关于检查排出传送带的详细规格，请参照NPM-D3的规格说明书。
*3)
关于再投入用条形码的详细规格，请参照NPM-D3的规格说明书。
处理不良基板的作业流程
●条形码有2种类型。
・基板识别用条形码
・再投入用条形码
NPM-D3 EJM6DC-MB-04O-02
4-5-2-2
配置有条形码扫描器时的
运用 2
不良基
板处理
操作篇
4-5-2
3
1
抽出不良基板
读取在LNB设定的
“再投入基板ID”
5
保管基板
2
在基板上粘贴再投
入用条形码
检查排出传送带
●之后通过手动进行调整。
6
重新开始生产
●将重新开始搬送开关
置于ON。
●直到读取了条形码，不会
排出下一个不良基板。
不良基板
基板
条形码
4
读取再投入用条形
码
条形码
扫描器
再投入基板ID
条形码
扫描器
这是抽出检查结果为不良的基板后，进行手动调整并暂时保管基板的作业。
不良基板的抽出与条形码的粘贴作业
