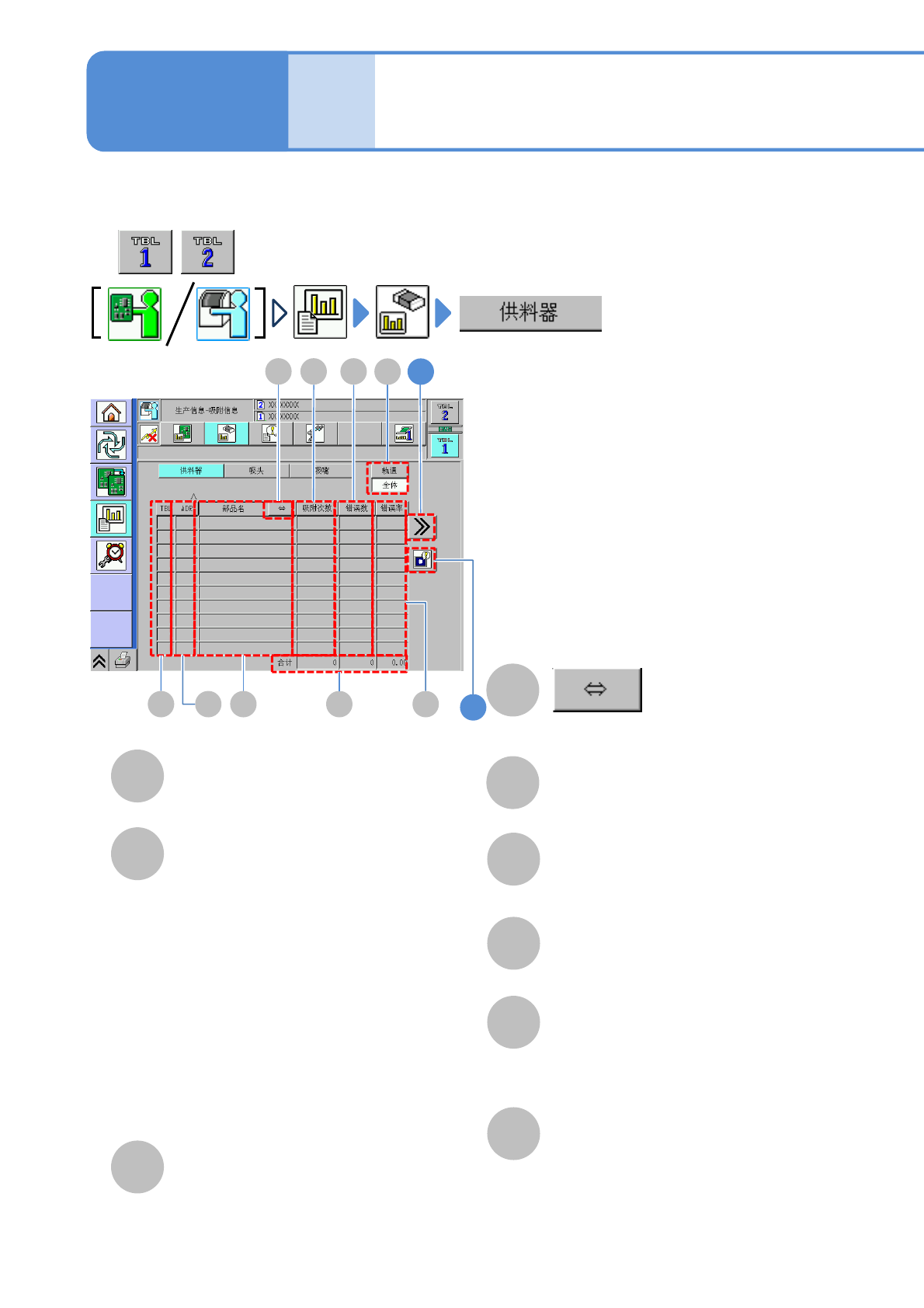

可以确认各料架地址的元件信息。
TBL(工作台)
所参照的工作台。
ADR(地址)
料架地址。
元件名称
吸着的元件名称。
合计
所有料架的吸着次数和错误次数的合计，
以及相对总吸着次数所发生错误的比率。
H
文件名称过长时，滚动此键来显示。
吸着次数
各料架的吸着次数。
错误数
发生错误的次数。
错误率
相对吸着次数所发生错误的比率。
料架的吸着信息 1
2
E FD
A C HB
1
G
I
●数字:料架的位置编号
●R/L/C:料架的元件位置
(单轨料架以外)
R(右)、L(左)、C(中)
(C只限于杆状料架）
编带料架
●A/B:托盘料架的工作台
(单式托盘料架时，只有A)
●数字:托盘托板的位置编号
托盘料架
轨道
将显示项目从“全体”、“每个轨道”
中切换。当选择“每个轨道”时，通过
轨道切换按钮指定轨道。
I
操作篇
3-2-3
● 都需要进行。
NPM-D3 EJM6DC-MB-03O-02
3-2-3-2
A
B
C
D
E

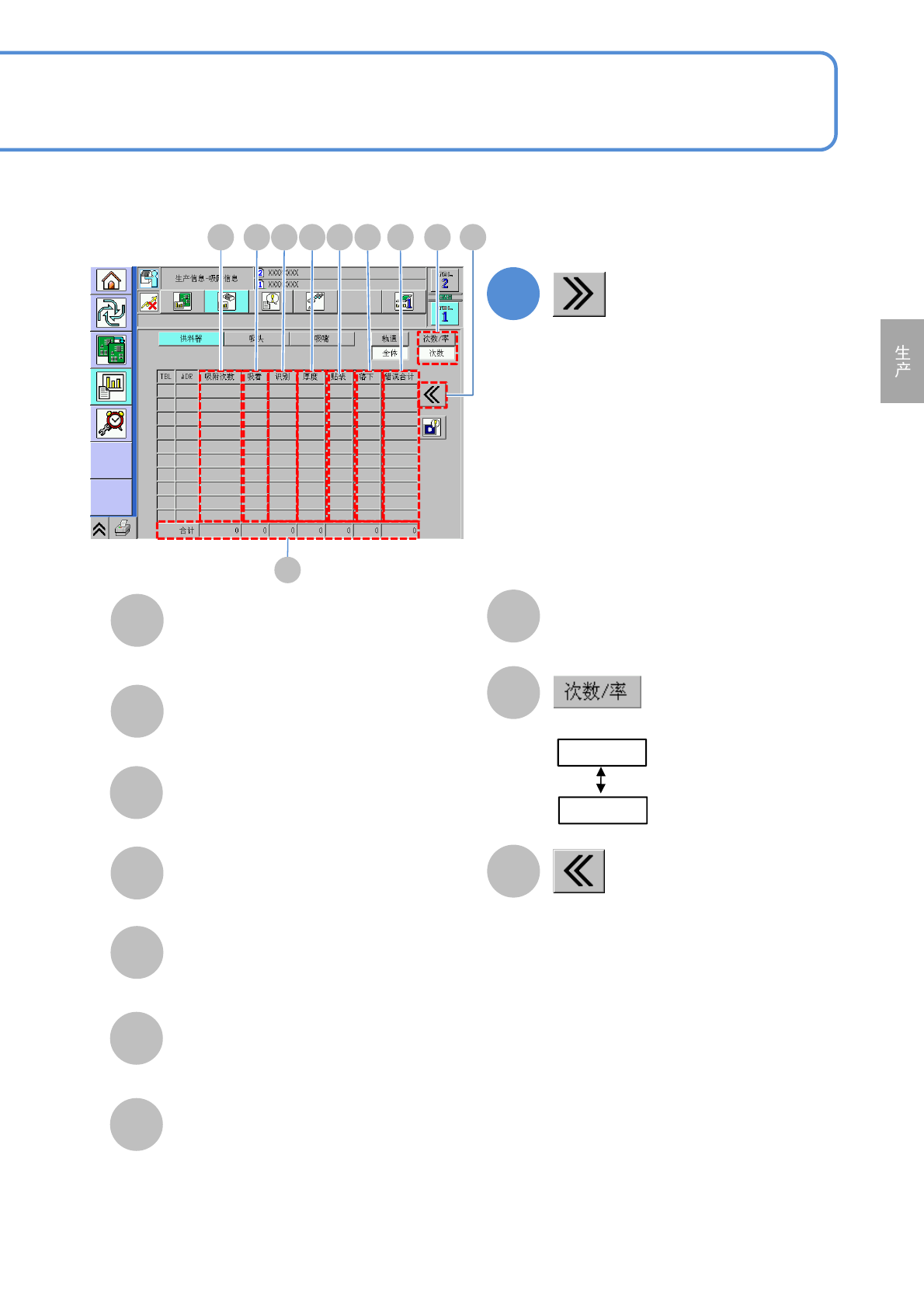

选择表示的种类。
厚度
元件厚度的错误次数或者错误率。
贴装
贴装错误的次数或者错误率。
G
I
H
吸着
吸着错误的次数或者吸着错误率。
识别
识别错误的次数或者识别错误率。
返回原来画面。
J
落下
元件落下的错误次数或者错误率。
F
次数
率
吸着次数
各料架的吸着次数或者吸着率。
错误合计
各料架的错误次数合计或者错误率。
合计
所有料架的吸着次数/率的合计，或者
各自的错误次数的合计/率。
A C F GB D
H
JIE
1
