NPM-D3 EJM6DC-MB-06O-02
6-2-14-6
粘着剂的点胶不良的对策
■发生拉丝现象时
为了降低粘度提高粘着剂切断性和流动性，提升吸嘴的温度设定。
(通过粘着剂数据库编辑器进行设定)
调整点胶头的高度，使粘着剂断丝后移动至XY。
(通过点胶条件设定进行设定)
降低吸嘴上升速度。(通过点胶条件设定进行设定)
■发生飞溅现象时
为了提高粘度避免发生粘着剂飞溅，降低温调器的设定温度。
(通过粘着剂数据库编辑器进行设定)
降低吸嘴上升速度。(通过点胶条件设定进行设定)
■其他
为了减轻基板与背面元件受损伤，降低吸嘴的下降速度。
(通过点胶条件设定进行设定)
●在NPM-DGS进行设定。(→『NPM-DGS』使用说明书)
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
6-2-15-1
局部高度校正 1
操作篇
6-2-15
■关于局部高度计测和补正
■关于局部高度校正
在局部高度计测的点胶 (包括描绘) 时补正吸嘴的下降量，而所计测的高度状态不稳定时，能够调整局部高
度校正的测量坐标，以确认基板状态。
在局部高度校正下，通过对计测所得坐标进行校正，来确认在该计测位置进行高度计测时的基板高度 (从
点胶在基板上的基准高度起的偏移量) 。
另外，能够对每个点胶点最多实施5处的局部高度计测，计测所指定的所有计测点和各计测点附近的4处高
度，并可以确认高度计测的结果。

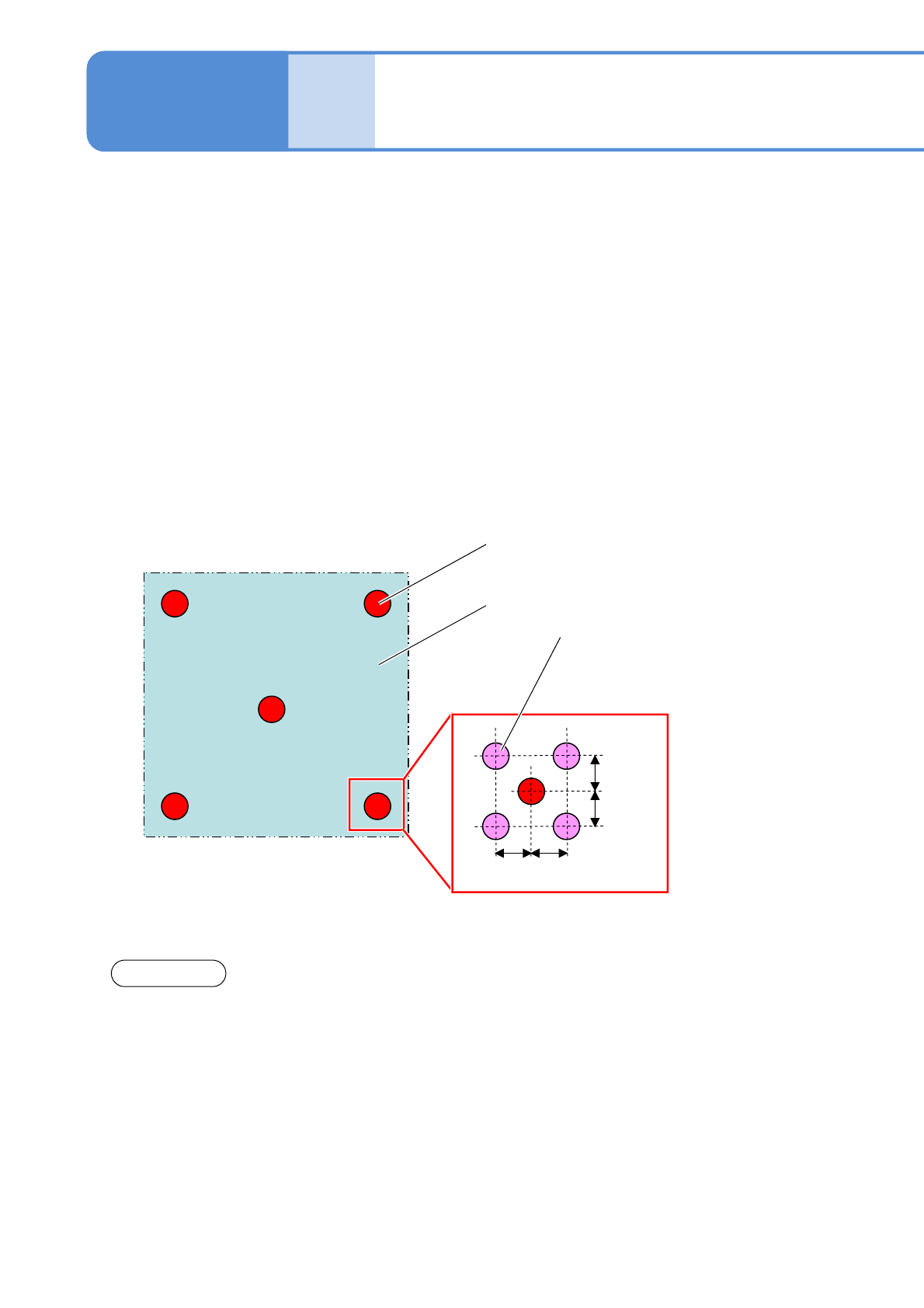

执行测量测试 (局部高度计测数据全部有5处时) 之际的高度计测位置如下所示。
0.2 mm 0.2 mm
0.2 mm
0.2 mm
贴装元件的位置
计测点
(局部高度计测数据)
确认点
(以计测点为中心，上下左右移动
0.2 mm的4处)
注意
●计测点和确认点的差异大时，由于通过高度传感器所计测的局部高度的状态不稳定，
请再次校正计测点的坐标。
在设备上使用高度传感器(选购件)进行点胶(包括描绘)前，计测基板的弯曲状态等高度，补正后点胶材料的
功能。在任意点胶点(最多5处)计测点胶部分的基板的高度，补正吸嘴的下降量后进行点胶。
NPM-D3 EJM6DC-MB-06O-02
6-2-15-2

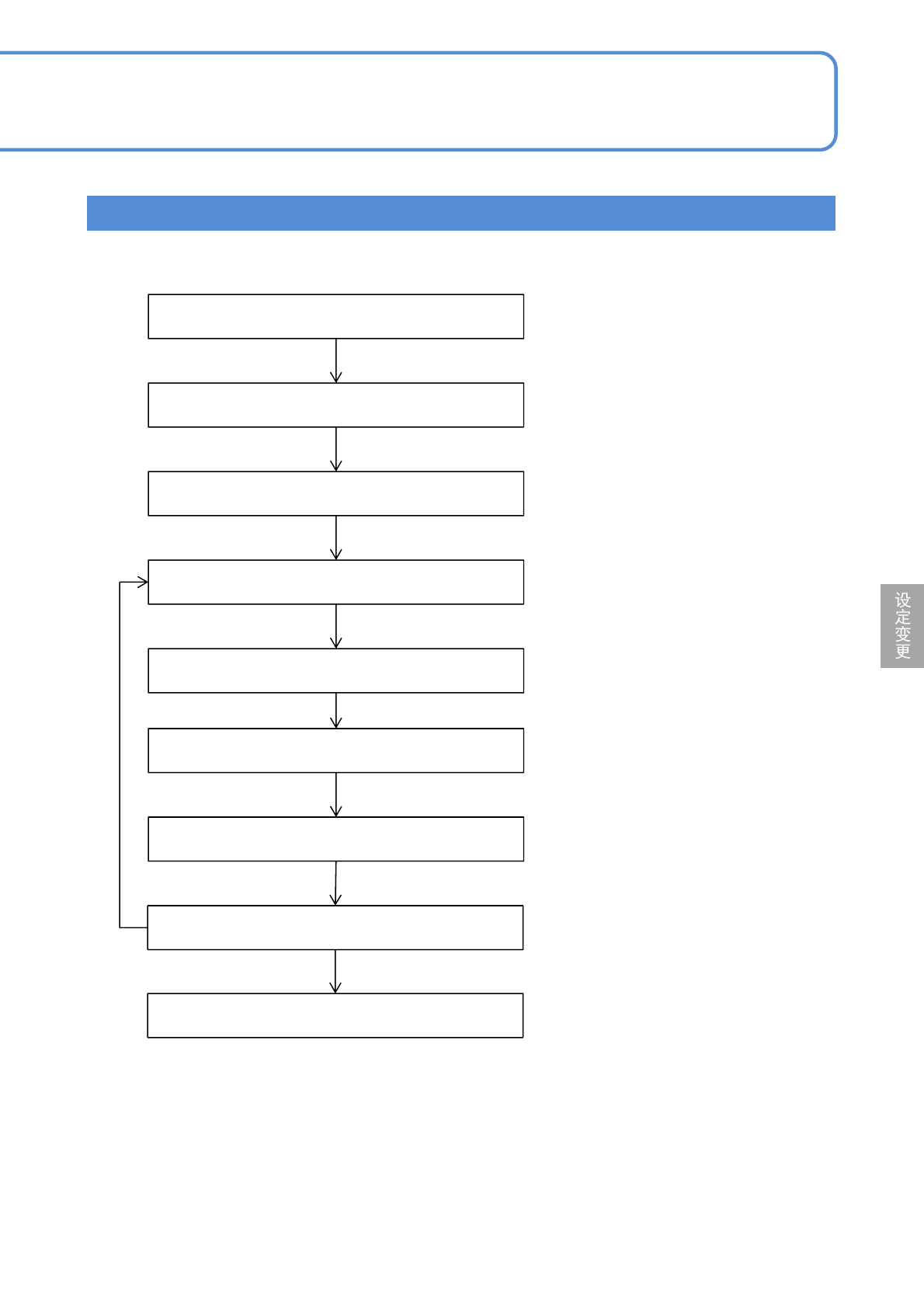

选择校正数据
开始校正
搬送基板
选择贴装点
照相机移动
微调
移动校正对象数据
测量测试
选择进行校正的贴装点。
校正完毕
搬送基板。
如果从校正的开始画面选择，即无需
此步骤。
能够变更识别画像的状态。
对最多5处的局部高度计测数据实施
校正。
校正的流程
